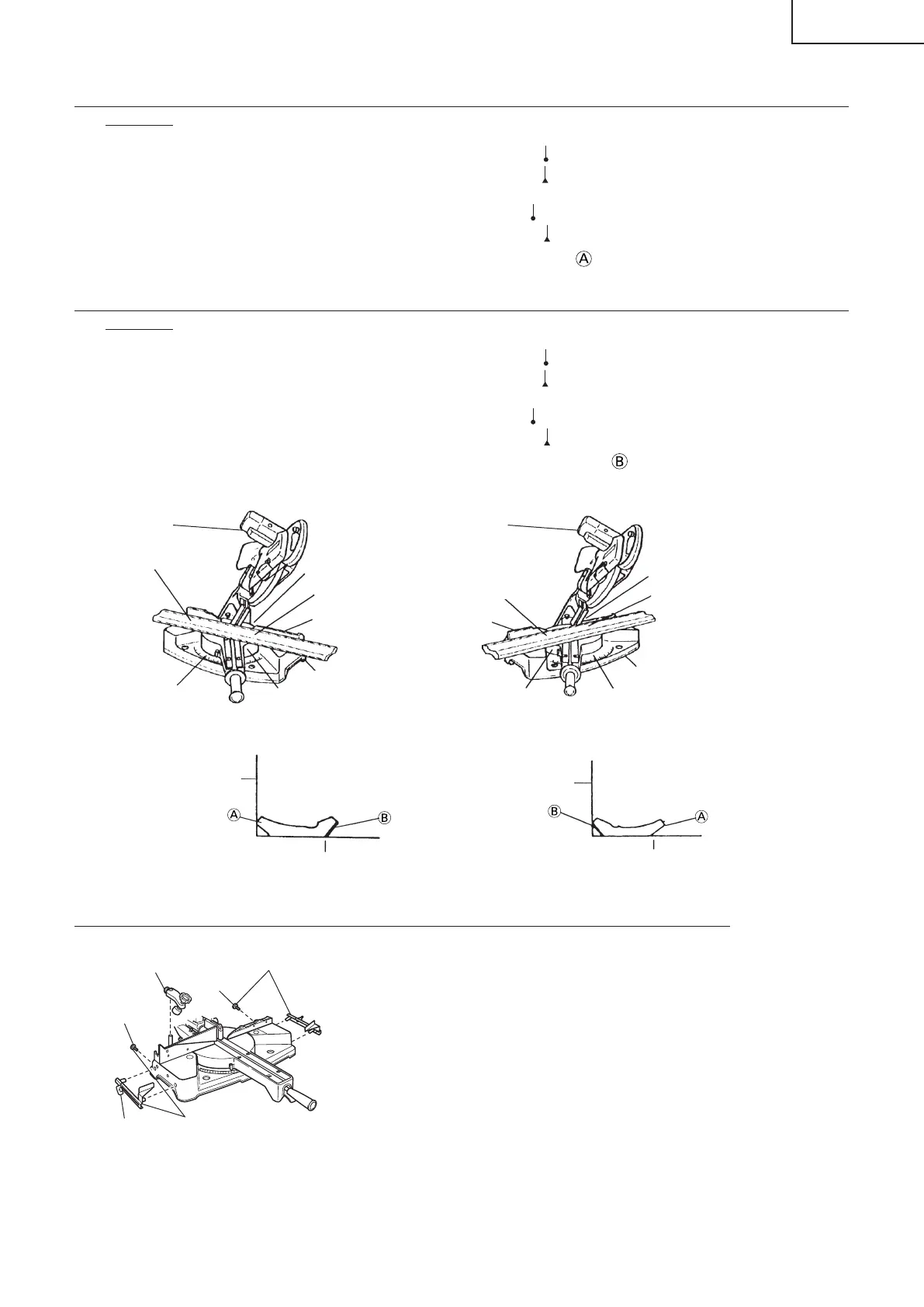

(3) Réglage de coupe en corniche complexe aux positions 1 et 4 de la Fig. 34 (voir Fig. 40 ; incliner la tête vers
la droite) :
1 Tourner la plaque tournante vers la droite et régler l’angle d’onglet comme suit :
* Pour des corniches complexes de type 45° : 35.3° (repère
)
* Pour des corniches complexes de type 38° : 31.6° (repère )
2 Incliner la tête vers la droite et régler l’angle de biseau comme suit :
* Pour des corniches complexes de type 45° : 30° (repère
)
* Pour des corniches complexes de type 38° : 33.9° (repère
)
3 Disposer la corniche complexe de façon que la surface inférieure (
sur la Fig. 33) touche la garde comme
indiqué à la Fig. 42.
(4) Réglage de coupe en corniche complexe aux positions 2 et 3 de la Fig. 34 (voir Fig. 41 ; incliner la tête vers
la droite) :
1 Tourner la plaque tournante vers la droite et régler l’angle d’onglet comme suit :
* Pour des corniches complexes de type 45° : 35.3° (repère
)
* Pour des corniches complexes de type 38° : 31.6° (repère
)
2 Incliner la tête vers la gauche et régler l’angle de biseau comme suit :
* Pour des corniches complexes de type 45° : 30° (repère
)
* Pour des corniches complexes de type 38° : 33.9° (repère )
3 Disposer la corniche complexe de façon que la surface supérieure ( sur la Fig. 33) touche la garde
comme indiqué à la Fig. 43.
Echelle d’angle de biseau
Garde
Plaque tournante
1
4
Socle
Echelle d’angle
d’onglet
Garde
Plaque
tournante
Echelle d’angle de biseau
Socle
Echelle d’angle d’onglet
2
3
Tête
Tête
Fig. 40 Fig. 41
Garde
Garde
Table du socle
Table du socle
Fig. 42 Fig. 43
Méthode de coupe des moulures de corniche sans inclinaison de la lame de scie
(1) Les butées (L) et (R) de corniche complexe permettent des coupes
plus faciles de corniches complexes sans inclinaison de la lame de
scie. Les installer sur la base, de chaque côté, comme le montre la
Fig. 44. Après les avoir introduits, serrer les boutons de boulonnage de
6mm sur les butées de corniche complexe.
[Accessoires en option utilisés]
• Ensemble d’étau de corniche complexe (comprend la butée de
corniche complexe (L))
• Butée de corniche complexe (L)
• Butée de corniche complexe (R)
Boulon à oreilles
de 6mm
Butée (R) de corniche
complexe (accessoire
en option)
Ensemble d’étau de
corniche complexe
(accessoire en option)
Bouton de
boulonnage
de 6mm
Butée (L) de corniche complexe
(accessoire en option)
Fig. 44
Boulon à oreilles
de 6mm
