52
Français

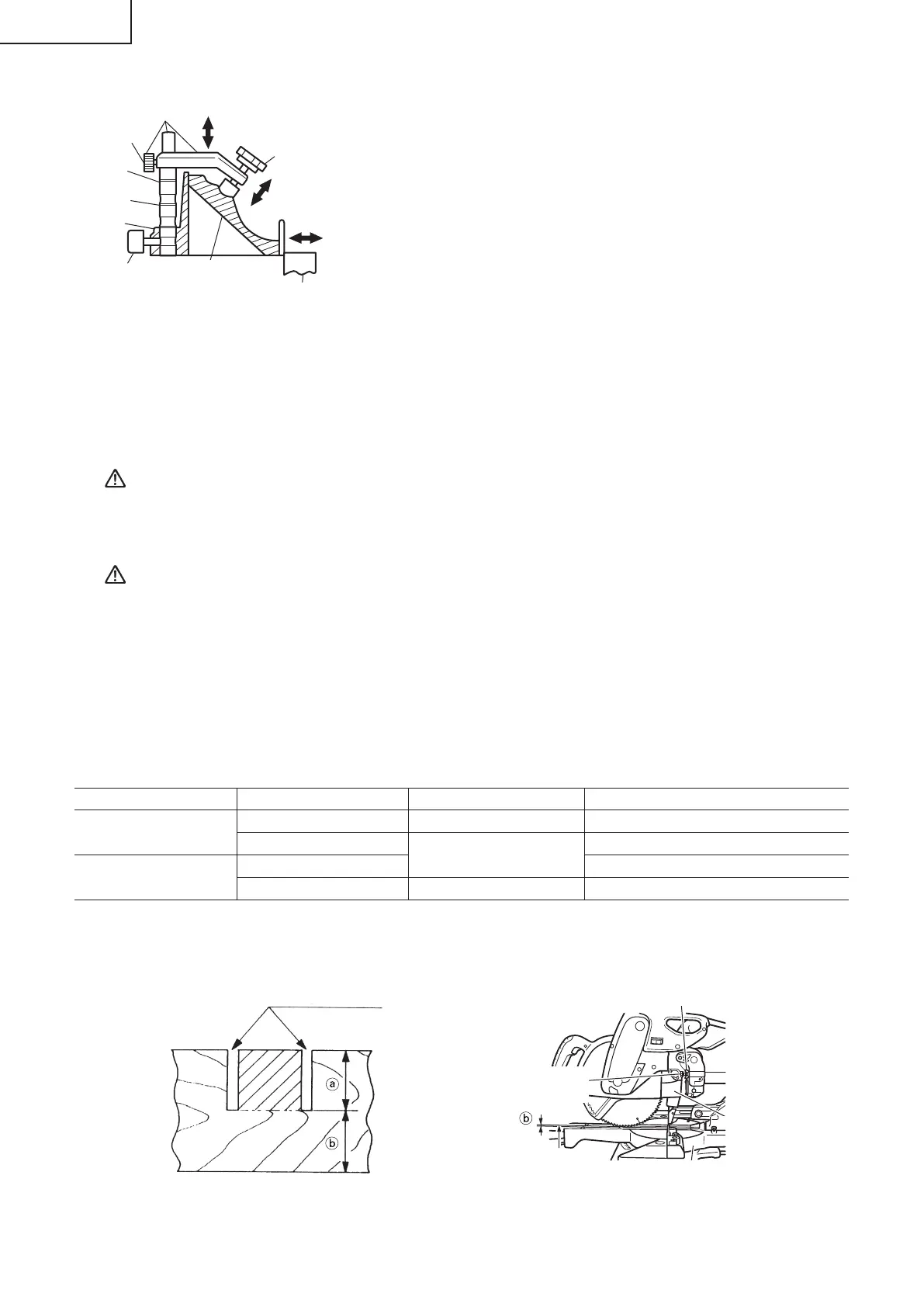

(2) L’étau (B) de corniche complexe (accessoire en option) peut être monté
soit sur la garde gauche (Garde (B)), soit sur la garde droite (Garde (A)).
Il peut s’adapter à l’inclinaison de la corniche complexe et peut être
appuyé vers le bas.
Tourner le bouton supérieur, autant que nécessaire, pour fi xer
soigneusement la moulure de corniche en position. Pour lever ou
abaisser l'ensemble d'étau, desserrer tout d'abord le boulon de bouton
de 6mm. Comme le montre la Fig. 45, l'axe de l'étau possède trois
rainures de blocage dans lesquelles l'extrémité du boulon à oreilles de
6mm est conçue pour s'introduire de manière à verrouiller le support de
vis dans la position désirée.
Pour s'assurer que l'extrémité du boulon à oreilles de 6mm est
convenablement alignée avec la rainure de blocage sur l'axe de l'étau,
aligner simplement la partie supérieure de la garde sur l'une des trois
rainures en V à la surface de l'axe de l'étau ou sur la surface inférieure
du support de vis.
En conséquence, l'ensemble d'étau peut être fi xé dans une des trois
positions possibles pour obtenir le réglage de hauteur voulu.
Après réglage de la hauteur, serrer soigneusement le boulon à oreilles
de 6mm puis tourner le bouton supérieur, autant que nécessaire, pour
fi xer soigneusement la moulure de corniche en position (se reporter à
la Fig. 45).
AVERTISSEMENT: Maintenir ou serrer dans un étau la moulure de corniche contre la garde;
dans le cas contraire, la moulure de corniche peut être projetée hors de la
table et provoquer une blessare corporelle.
Ne pas faire de coupe en biseau. L'outil ou la lame de scie peuvent venir en
contact avec la garde secondaire, ce qui peut provoquer une blessure.
ATTENTION: Toujours s’assurer que la tête du moteur (se reporter à la Fig. 1) ne vient pas en
contact avec l’ensemble d’étau de corniche complexe quand il est abaissé pour
la coupe. S’il y a un risque quelconque qu’il en soit ainsi, desserrer le bouton de
boulonnage de 6mm et déplacer l’ensemble d’étau de corniche complexe de telle
manière qu’il ne puisse pas y avoir de contact avec la lame de scie.
Positionner la corniche complexe de manière que le BORD DE CONTACT DE MUR soit contre la garde de
guidage et que le BORD DE CONTACT DE PLAFOND soit contre les butées d corniche complexe, comme le
montre la Fig. 45.
Régler les butées de corniche complexe en fonction de la taille de la corniche complexe.
Serrer le boulon à oreilles de 6mm pour maintenir les butées de corniche complexe.
Se reporter au tableau qui suit pour les angles des coupes d’onglet.
Position dans la Fig. 34 Angle de coupe d'onglet Pièce fi nie
Pour le coin intérieur
1
Droit 45° Conserver le côté droit de la lame
2
Gauche 45°
Conserver le côté gauche de la lame
Pour corniche externe
3
Conserver le côté droit de la lame
4
Droit 45° Conserver le côté gauche de la lame
Utiliser la garde secondaire (A) (accessoire en option) pour fi xer la moulure de corniche plus solidement (se
reporter à la Fig. 15).
11. Procédures de coupe d’encoche
Boulon de réglage de
la profondeur de 8mm
Ecrou à oreilles de 8mm
Trait inférieur
de l’encoche
Plaque
tournante
Découper les encoches avec la lame.
Carter
Fig. 46 Fig. 47
Les encoches dans les pièces se découpent comme indiqué à la Fig. 46 en réglant le boulon de réglage de la
profondeur de 8mm.
Garde
Boulon à oreilles
de 6mm
Butée (L) de corniche complexe
Butée (R) de corniche complexe
(accessoires en option)
Bouton de
boulonnage
Bouton
Rainure en V
Rainure
Ensemble d’étau de corniche
complexe (accessoire en option)
Fig. 45
moulure de corniche
