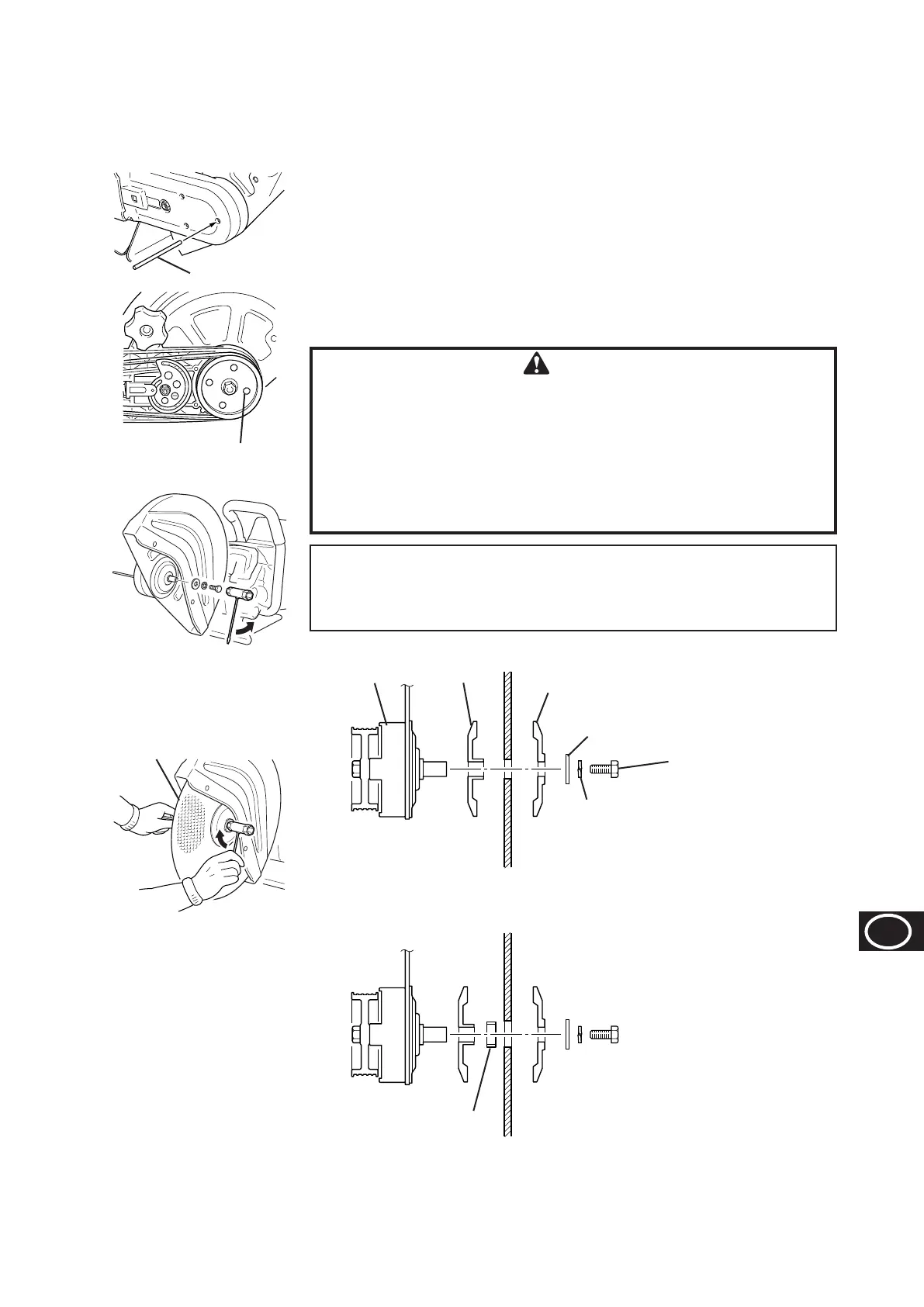

Como instalar o disco
Insira a ferramenta de barra.
Rode o veio de transmissão até que o orifício na polia grande e a ferramenta
de barra estejam alinhados.
Desaperte o parafuso de montagem do disco com a extremidade de 17 mm
da chave de bocas ou com os dedos.
Retire o parafuso, arruelas e fl ange exterior do disco, deixando a fl ange
interior no local.
Monte o disco na árvore entre as duas fl anges.
Instale a arruela plana, arruela de bloqueio e o parafuso do disco.
Aperte bem o parafuso.
AVISO
z Antes de apertar, verifi que se as fl anges estão bem montadas e
não engatadas nas roscas de montagem ou dos parafusos. Não
aperte o parafuso em demasia para não destruir o amortecimento
proporcionado pelos calços do disco. Nunca aperte aplicando o
seu peso. Caso contrário a rosca pode partir-se. Não aperte mais
que 20 N•m (200 kgf•cm).
z As fl anges interior e exterior não são interpermutáveis. Ao inverter
as posições pode danifi car e bloquear o disco.
NOTA
O braço pode ser retirado e montado novamente com o disco no lado
de fora da borda do braço como necessário para alguns procedimentos.
Consultar página 167 para mais detalhes.
Retire o parafuso,
arruelas, e fl ange
exterior do disco
Ferramenta
de barra
Parafuso do disco
Orifício da polia grande
Disco com calços
Arruela de bloqueio
Arruela plana
Braço
Flange exterior
Flange interior
Adaptador de 22 mm
Disco de corte
Chave de bocas 17×19 mm
Aperte
