Как устанавливать диски
Вставьте планку.
Поверните ведущий вал до тех пор, пока отверстие на ведущем шкиве и
планка не совпадут.
Отвинтите монтажный болт диска 17 мм концом накидного гаечного
ключа или пальцами.
Удалите болт диска, шайбы и внешний фланец, оставив внутренний
фланец на месте.
Установите диск на вал между двумя фланцами.
Установите плоскую шайбу, зафиксируйте шайбу и болт диска.
Надежно затяните болт.
ВНИМАНИЕ
z Перед затягиванием проверьте, что фланцы правильно
посажены и не наклонены на кронштейне или на резьбе
винта. Не затягивайте болт слишком сильно, поскольку это
может разрушить мягкую подкладку, которая имеется на
прокладках диска. Ни в коем случае не затягивайте, прилагая
свой вес. В противном случае может сломаться резьба. Не
затягивайте сильнее, чем 20 Н•м (200 кгс•м).
z Внутренний и внешний фланцы не являются
взаимозаменяемыми. Если их поменять местами, это может
вызвать повреждение диска или блокировку диска.
ПРИМЕЧАНИЕ
Кронштейн можно удалить и заново смонтировать с диском на
внешней стороне кронштейна, как это требуется для определенных
процедур. См. стр. 219 относительно подробностей.

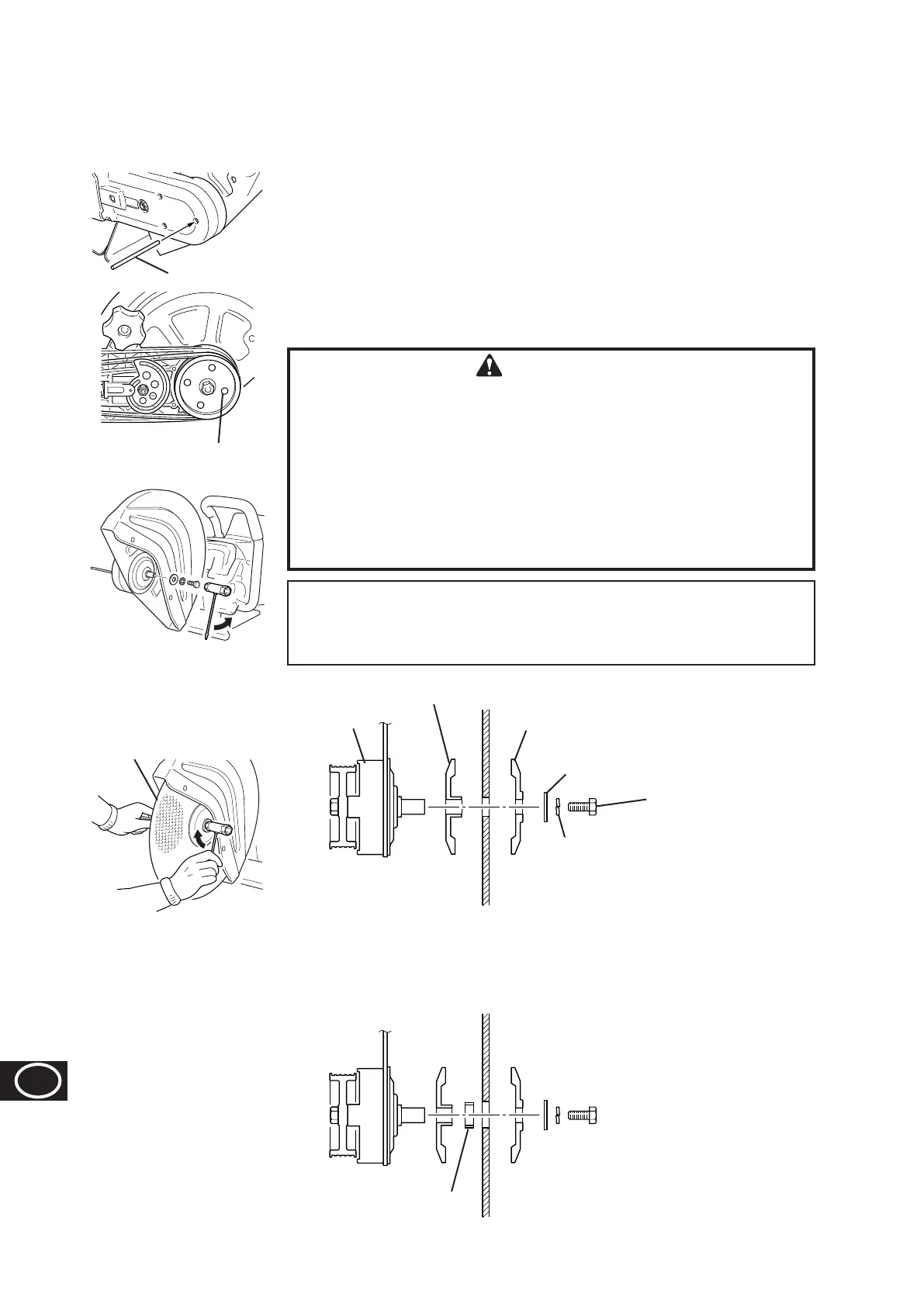

Удалите болт диска,
шайбы и внешний
фланец
Планка
Болт диска
Отверстие для
ведущего шкива
Диск с прокладками
Стопорная шайба
Плоская шайба
Кронштейн
Внешний фланец
Внутренний фланец
Адаптер 22 мм
Режущий диск
Накидной гаечный
ключ 17x19 мм
Завинтите
