Hitachi CM14E - Техническое Обслуживание И Наладка; Замена И Настройка Ребристого Ремня Ace-Belt; Повторная Установка Кронштейна Для Резки С Промывкой

219
RU
Техническое обслуживание и наладка

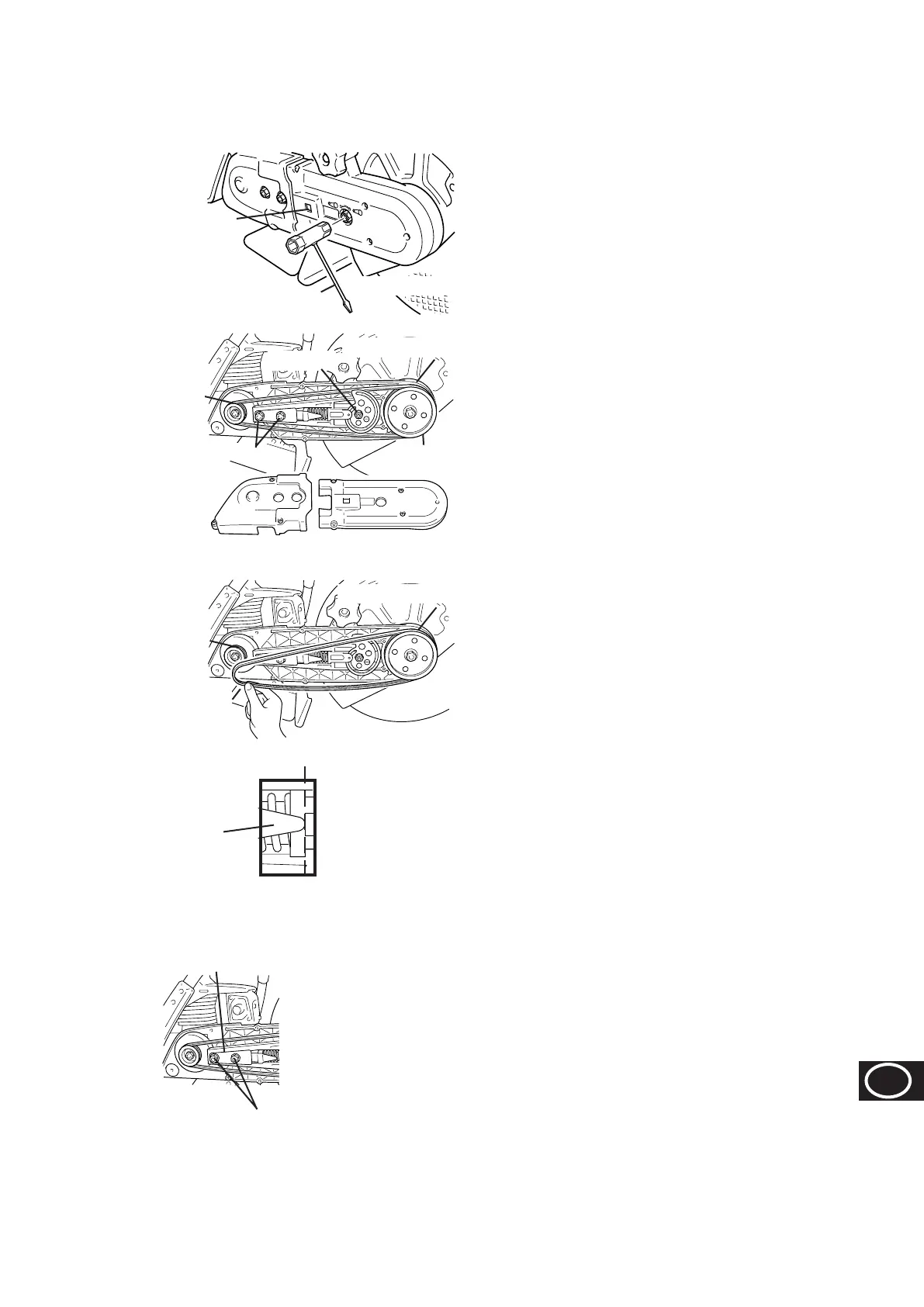

Замена и настройка ребристого ремня Ace-belt
1. Опустите переключатель зажигания в
положение "STOP".
2. Ослабьте натяжение ремня (с помощью 13
мм накидного гаечного ключа), поворачивая
кулачок против часовой стрелки.
3. Удалите крышку задней ручки и крышку
передней ручки. (Сохраните семь винтов.)
4. Используйте 13 мм накидной гаечный ключ,
чтобы только слегка ослабить монтажные
гайки кронштейна.
5. Поверните кронштейн в направлении
ведомого шкива. Вытяните ремень из-под
шкива в точке (B) и поместите новый ремень
на ведомый шкив. В точке (A) пропустите
ремень над ободом и пропустите в ведущий
шкив.
6. Заново установите крышки. Поверните
кулачок регулировки натяжения по часовой
стрелке до тех пор, пока край стрелки в
смотровом окошке не достигнет линии. (См.
Иллюстрацию.)
7. Слегка потяните конец кронштейна вверх
и вниз несколько раз. Это автоматически
установит натяжение.
8. Полностью затяните монтажные гайки
кронштейна.
Повторная установка кронштейна для резки с промывкой
В случае необходимости резки вблизи препятствия переверните и заново
установите кронштейн так, чтобы диск находился с внешней стороны.
1. Чтобы удалить ремень, обратитесь к разделу "Замена и настройка
ребристого ремня Ace-belt". В это время удалите монтажные гайки
кронштейна и длинную пластину.
2. Используйте части, удаленные при выполнение действий
пункта 1 при повторном монтаже кронштейна – на этот раз в
противоположном положении. (В этот раз направление вращения
диска противоположно стрелке.)
3. Пропустите защитный кожух и кронштейн через петлю ребристого
ремня Ace-belt. Следуйте инструкциям по установке и натяжению
ребристого ремня Ace-belt.
4. Заново установите все предварительно удаленные части и натяните
ремень.
Крышка задней ручки Крышка передней ручки
Монтажная гайка
кронштейна
Кулачок
Ведомый
шкив (A)
Ведущий шкив (B)
Ведомый
шкив (A)
Ведущий шкив (B)
Ребристый
ремень Ace-belt
BANDO 6PJ887
Накидной гаечный ключ с
концом 13 мм
Против часовой
стрелки
Смотровое
окошко
Смотровое окошко
Линия
Стрелка
Монтажные гайки
кронштейна
Длинная пластина
CM14EWEall.indb219CM14EWEall.indb219 2008/02/0521:10:032008/02/0521:10:03
