PMML0175A-rev.1 - 6/2008
104
HARC-MODBUS - Installationshåndbog

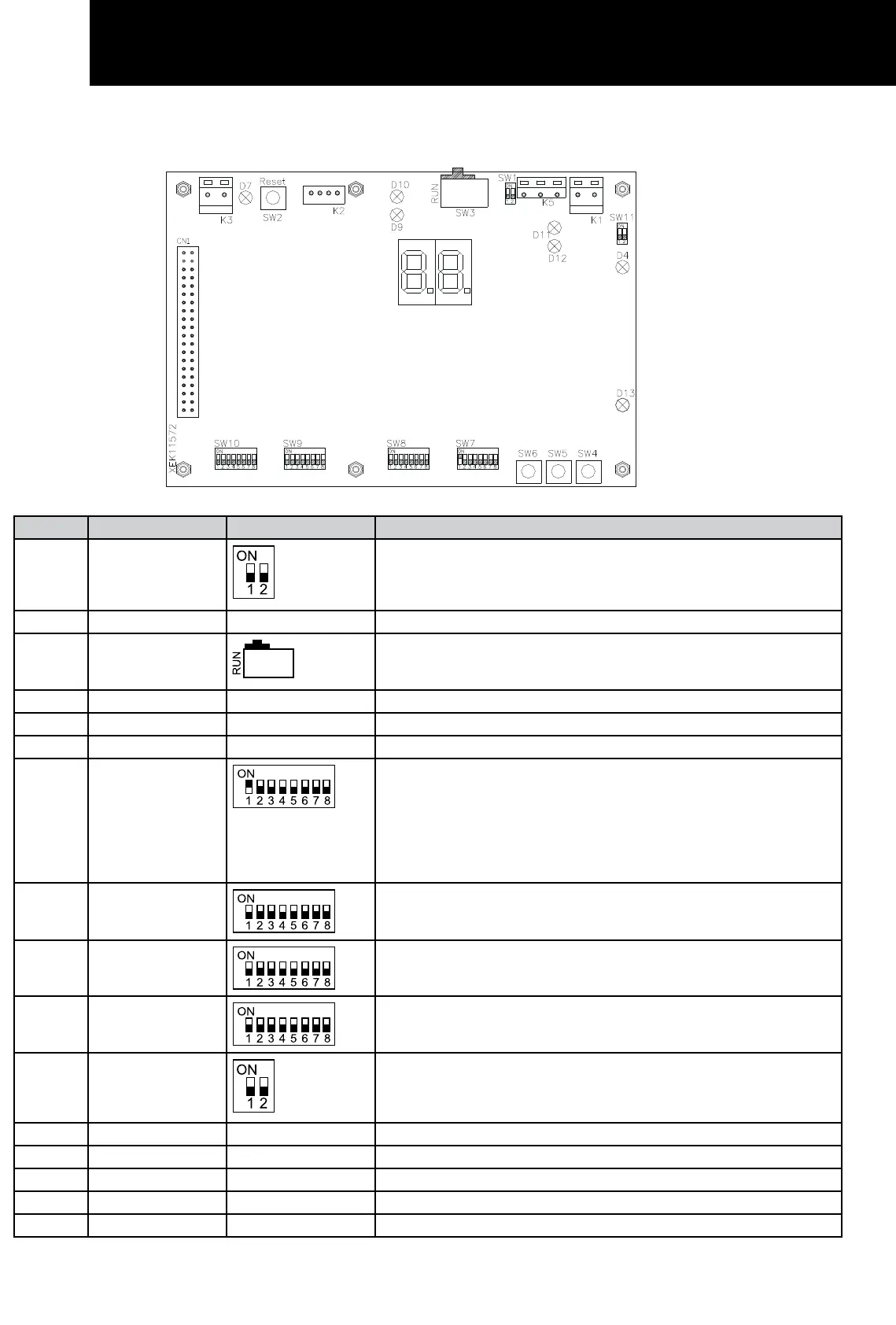

5.2 Indstillinger for vippekontakter
Navn Funktion Fabriksindstilling Beskrivelse
SW1 Ikke tilgængelig
Alle på Off (ingen funktion)
SW2 Nulstil – Nulstillingsknap. Anvendes ved blokering af programmet
SW3
(TELE)
Ikke tilgængelig
Fabriksformål. Må aldrig ændres
SW4 Konfiguration – Funktionsindstilling
SW5 Konfiguration – Funktionsindstilling
SW6 Konfiguration – Funktionsindstilling
SW7 Indstilling 2
SW7-1: 0FF-SLAVE/ON-MASTER. Anvendes i tilfælde af flere
HARC-MODBUS på den samme H-LINK-adresse
SW7-2: OFF-EVENT CONTROL/ON-CHANGE CONTROL
SW7-3: OFF - Paritet deaktiveret / ON - Paritet aktiveret
SW7-4: OFF - Lige deaktiveret / ON - Ulige aktiveret
SW7-5: OFF - 19200 bit/sek. / ON - 9600 bit/sek.
SW7-(6~8): Ikke anvendt
SW8 Indstilling 1
(Programtype)
SW8-1: 0FF-PACKAGED/ON-CHILLER. Indstilles i henhold til
enhedernes anvendelse
SW8-2~8: Ikke anvendt
SW9 Ikke tilgængelig
Alle på Off (ingen funktion)
SW10 HARC MODBUS-
adresse
HARC-MODBUS-adresse fra 1 til 32 med kontakterne 1 til 5
SW11 H-LINK-
vippekontakt
2-bens-vippekontakt
SW11-1: H-LINK's slutmodstand
SW11-2: H-LINK's sikringsbeskyttelse
D4, D11 H-LINK – H-LINK-transmission
D7 Strøm – Strømforsyning ON/OFF
D9/D10 Ikke anvendt - -
D12 MODBUS - Modbus-kommunikation i RS485
D13 Drift - Normal softwaredrift
