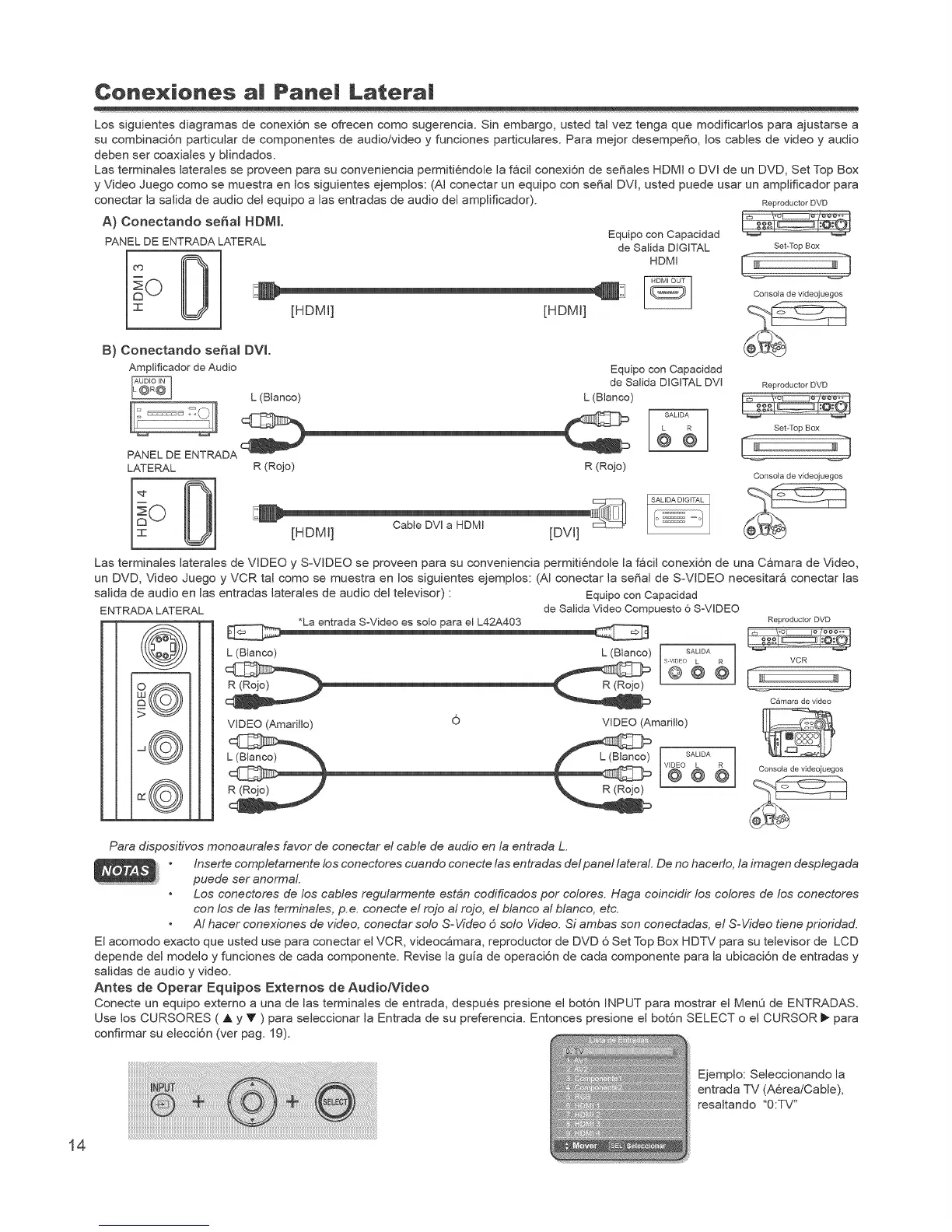

Cene×iones al Panel Lateral
Los siguientes diagramas de conexi6n se ofrecen como sugerencia. Sin embargo, usted tal vez tenga que modificarJos para ajustarse a
su combinaci6n particular de componentes de audio/video y funciones particulares. Para mejor desempe_o, los cables de video y audio
deben set coaxiales y blindados.
Las terminales iaterales se proveen para su conveniencia permiti@ndole la facii conexi6n de se_ales HDMI o DVl de un DVD, Set Top Box
y Video Juego como se muestra en los siguientes ejempios: (AI conectar un equipo con sepal DVl, usted puede usar un amplificador para
conectar ia satda de audio del equipo alas entradas de audio del amplificador). ReproductorDVD
A) Conectando seSal HDMI.
PANEL DE ENTRADA LATERAL
[HDMI]
B) Conectando sepal DVL
Amplificador de Audio
L (Blanco)
[HDMI]
Equipo con Capacidad
de Salida DIGITAL
HDMI
Equipo con Capacidad
de Salida DIGITAL DVI
L (Btanco)
Set-Top Box
[°
Console de videojuegos
Reproductor DVD
LATERAL
,<£
R (Rojo)
Cable DVI a HDMI
[HDMI] [UVl]
R (Rojo)
SALIDA DIG}TAL
Set-Top Box
°1
Console de videojuegos
Las terminales laterales de VIDEO y S-VIDEO se proveen para su conveniencia permiti@ndole la fact conexi6n de una Camara de Video,
un DVD, Video Juego y VCR tal como se muestra en los siguientes ejempios: (AI conectar ia sepal de S-VIDEO necesitar_ conectar ias
salida de audio en Jas entradas laterales de audio del televisor) : Equipo con Capacidad
de Salida Video Compuesto 6 SAiIDEO
*La entrada S-Video es solo para el L42A403 ReproductorDVD
L(Btanco) L (Blanco) I SABDA VCR
_ C_mara de video
ENTRADA LATERAL
©
--J_ttL2 #ll
//f_.\\
/((0 ))I
VIDEO (Amarillo) 0 VIDEO (Amarillo)
Consola de videojuegos
Para dispositb'os monoaurales favor de conectar el cable de audio en la entrada L.
Inserte completamente los conectores cuando conecte las entradas del panel lateral. De no haceflo, la imagen desplegada
puede ser anormaL
Los conectores de los cables regularmente est4n codificados por colores. Haga coincidir los colores de los conectores
con los de las terminales, p.e. conecte el rojo al rojo, el blanco al blanco, etc.
Al hacer conexiones de video, conectar solo S-Wdeo 6 solo Video. Si ambas son conectadas, el S-Wdeo tiene prioridad.
El acomodo exacto que usted use para conectar el VCR, videoc&mara, reproductor de DVD 6 Set Top Box HDTV para su televisor de LCD
depende del modelo y funciones de cada componente. Revise la guia de operaci6n de cada componente para la ubicaci6n de entradas y
salidas de audio y video.
Antes de Operar Equipos Extemos de AudioNideo
Conecte un equipo externo a una de las terminaJes de entrada, despues presione el bot6n INPUT para mostrar el MenQ de ENTRADAS.
Use los CURSORES ( A y _' ) para seleccionar la Entrada de su preferencia. Entonces presione el bot6n SELECT o el CURSOR _- para
confirmar su elecci6n (ver pag. 19).
Ejemplo: Seleccionando la
entrada TV (A@ealCabie),
resaltando "0:TV"
14
