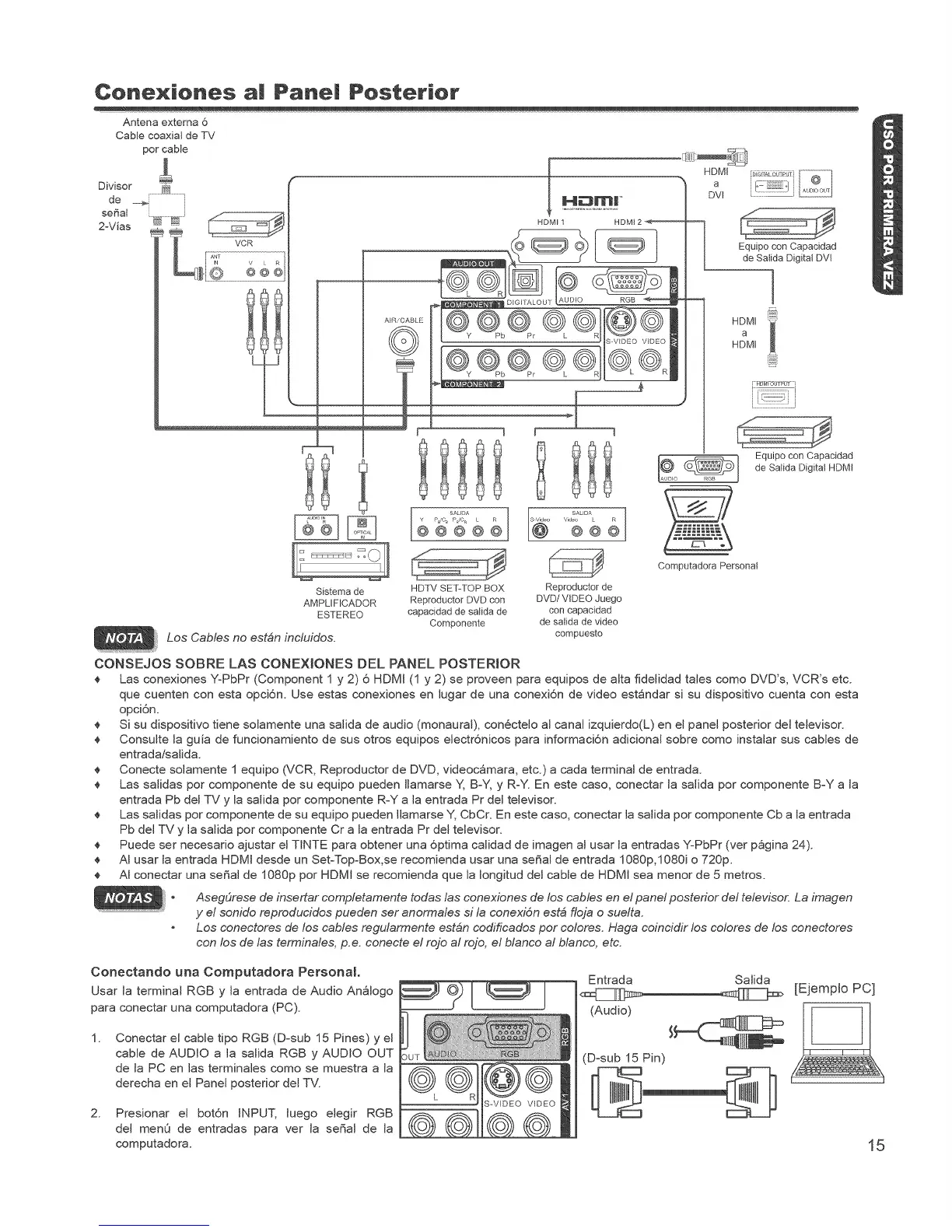

Cone×ienes al Panel Posterior
Antena externa 6
Cable coaxial de TV
por cable
Divisor [i
de ........_ j
seSal
2Wias
HDM_ 1 HDMI 2 -_
f
HDMIa i _: _!!:L}jD,GtTALOUTPUT
DVI
Equipocon Capacidad
de SatidaDigital DVI
J
HDMla _
HDMI
f F_O_#FOU'r_Ur1
]
L,0D ] Equipo con Capacidad
de Satida Digital HDMI
o
Computadora Personal
Sistema de
AMPLIFICADOR
ESTEREO
Los Cables no est4n incluido&
HDTV SET-TOP BOX Reproductor de
Reproductor DVD con DVD/VIDEO Juego
capacidad de salida de con capacidad
Componente de salida de video
compuesto
CONSEJOS SOBRE LAS CONEXtONES DEL PANEL POSTERIOR
Las conexiones Y_PbPr (Component 1 y 2) 6 HDMI (1 y 2) se proveen para equipos de alta fidelidad tales como DVD's, VCR's etc.
que cuenten con esta opci6n. Use estas conexiones en lugar de una conexi6n de video estandar si su dispositivo cuenta con esta
opci6n.
Si su dispositivo tiene solamente una salida de audio (monaural), con6ctelo al canal izquierdo(L) en el panel posterior del televisor.
Consulte la guia de funcionamiento de sus otros equipos electr6nicos para informaci6n adicional sobre como instalar sus cables de
entradatsaJida.
Conecte solamente 1 equipo (VCR, Reproductor de DVD, videocamara, etc.) a cada terminal de entrada.
Las salidas pot componente de su equipo pueden Jlamarse Y, B-Y, y R-Y. En este caso, conectar Ja salida por componente B-Y a Ja
entrada Pb del TV y la salida pot componente R-Y a la entrada Pr del televisor.
Las saJidas pot componente de su equipo pueden Hamarse Y, CbCr. En este caso, conectar la salida pot componente Cb a la entrada
Pb del TV y Jasalida pot componente Cr a la entrada Pr del televisor.
Puede set necesario ajustar el TINTE para obtener una 6ptima calidad de imagen al usar la entradas Y_PbPr (vet p_gina 24).
AI usar Jaentrada HDMI desde un Set-Top-Box,se recomienda usar una seBal de entrada 1080p,1080i o 720p.
AI conectar una seBal de 1080p pot HDMI se recomienda que Ja Iongitud del cable de HDMI sea menor de 5 metros.
Asegl}rese de insertar completamente todas las conexiones de los cables en el panel posterior del televisor. La imagen
y el sonido reproducidos pueden ser anormales si la conexi6n esta floja o suelta.
Los conectores de los cables regularmente est4n codificados por colores. Haga coincidir los colores de los conectores
con los de las terminales, p.e. conecte el rojo al rojo, el blanco al blanco, etc.
Conectando una Computadora Personal
Usar la terminal RGB y la entrada de Audio Analogo
para conectar una computadora (PC).
1.
Conectar el cable too RGB (D_sub 15 Pines) y el
cable de AUDIO a la salida RGB y AUDIO OUT
de la PC en las terminales como se muestra a la
derecha en el Panel posterior del TV.
2. Presionar el bot6n INPUT, luego elegir RGB
del menO de entradas para vet la sepal de la
computadora.
JT
@
L
Entrada Salida
(Audio)
(D_sub 15 Pin)
[E]emplo PC]
15
To Next Page
