UTILISATION
REMARQUE : Les informations contenues dans ce manuel ont pour but d’aider l’opérateur à utiliser le cloueur en toute
sécurité.
Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diffèrent de ceux
de votre cloueur.

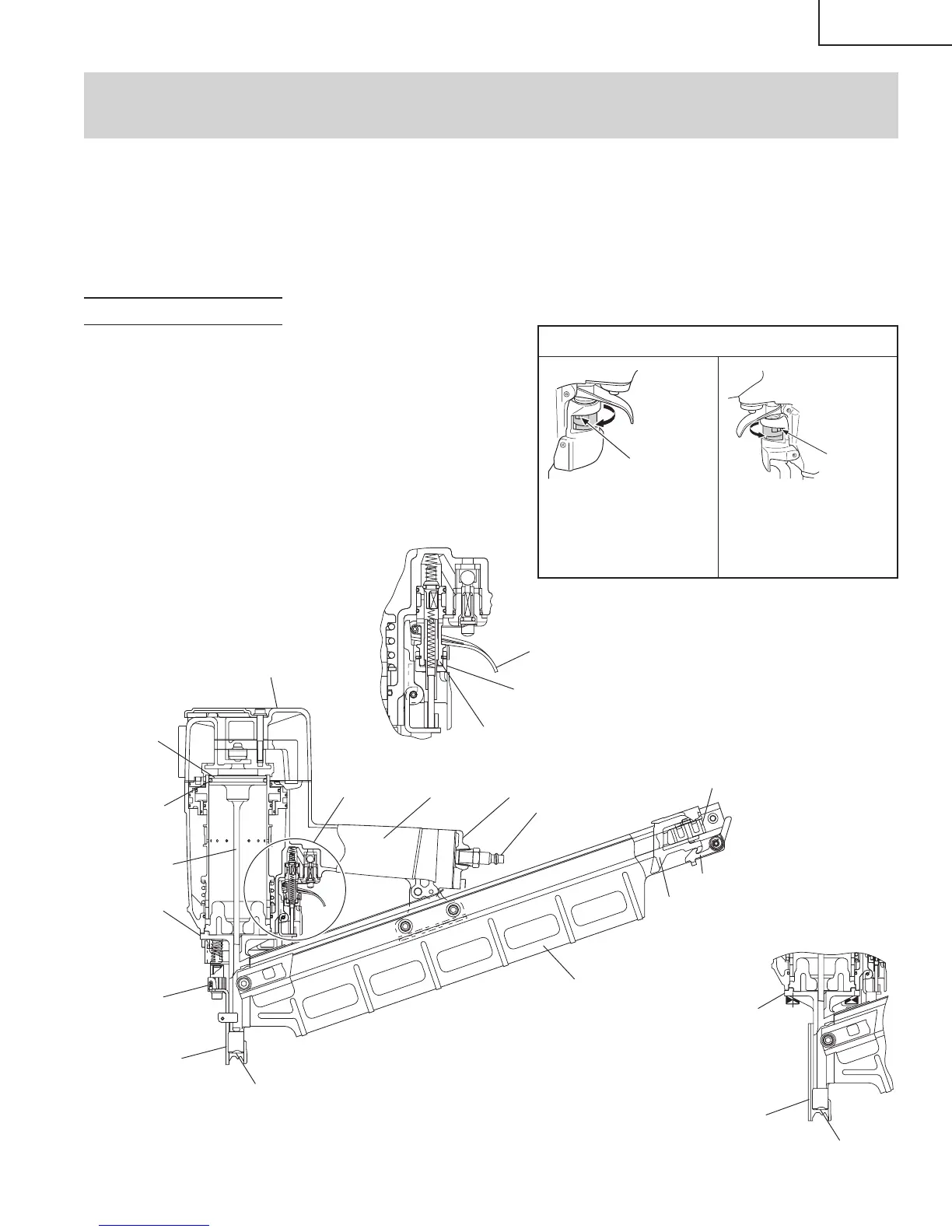

NOM DES PIECES
MÉCANISME DE
DÉCLENCHEMENT
SÉQUENTIEL UNIQUE
(Dispositif de commutation :
position de gauche)
Bec
Piston
Joint torique
du piston
Couvercle
d’échappement
Lame
d’entraînement
Levier-
poussoir
Ajusteur
[NR83A2(Y)]
Tête de clouage (sortie)
Corps
Gâchette
Capuchon
Ressort de rebond
Alimentateur de clous
Ensemble de magasin
Levier d'arrêt
Bouch d'air
(vendu séparément)
Vue agrandie de la section de la valve
Section de
la valve
Dispositif de commutation
Garniture de valve
Bec
Levier-poussoir
Tête de clouage (sortie)
Dispositif de commutation d’opération de clouage
Dispositif de
commutation
MÉCANISME DE
DÉCLENCHEMENT PAR
CONTACT
(Dispositif de commutation :
position de droite)
Dispositif de
commutation
[NR83A2(S1)]
