(4) Retire la palanca de empuje de la madera.
Seguidamente, dirija el clavador hacia abajo, jale el gatillo
y espere en esa posición durante 5 segundos o más.
䡺 EL CLAVADOR NO DEBERÁ FUNCIONAR.
(5) 1 Sin tocar el gatillo, presione la palanca de empuje
contra la pieza de trabajo.
Apriete el gatillo.
䡺 EL CLAVADOR DEBERÁ FUNCIONAR.
2 Sostenga el gatillo hacia atrás el gatillo mientras
retira la palanca de empuje de la madera.
䡺 El clavador permanece en estado activado (la hoja
del impulsor permanecerá en la parte inferior).
3 Retire el dedo del disparador.
䡺 La operación del clavador finalizará (la hoja del
impulsor volverá a la posición superior).
(6) Ajuste el dispositivo de conmutación a la posición
hacia la derecha (MECANISMO DE ACTUACIÓN POR
CONTACTO).
(Ajuste el dispositivo de conmutación a la posición
completamente hacia la derecha, tal como se muestra
en el diagrama. De lo contrario, no funcionará
correctamente.)
Con el clavador fuera de la pieza de trabajo, usted
podrá cargar clavos en el mismo.
Inserte clavos en la pieza de trabajo adecuados a la
aplicación.
䡺 EL CLAVADOR DEBERÁ FUNCIONAR.
(7) Si no observa nada anormal, cargue clavos en el
clavador.
Clave en la pieza de trabajo los mismos clavos que
vaya a utilizar en la aplicación real.
䡺 LA PALANCA DE EMPUJE DEBERÁ PODER
ACCIONARSE SIN DIFICULTAD.
(2) Ajuste la presión del aire a 70 psi (4,9 barias 5 kgf/cm
2
).
Conecte la manguera de aire.
No cargue clavos en el clavador.
Ajuste el dispositivo de conmutación a la posición
hacia la izquierda (MECANISMO DE ACTUACIÓN
SECUENCIAL SIMPLE).
(Ajuste el dispositivo de conmutación a la posición
completamente hacia la izquierda, tal como se
muestra en el diagrama. De lo contrario, no
funcionará correctamente.)
䡺 EL CLAVADOR NO DEBERÁ TENER FUGAS DE
AIRE.
(3) Retire el dedo del disparador y presione la palanca de
empuje contra la madera.
䡺 EL CLAVADOR NO DEBERÁ FUNCIONAR.

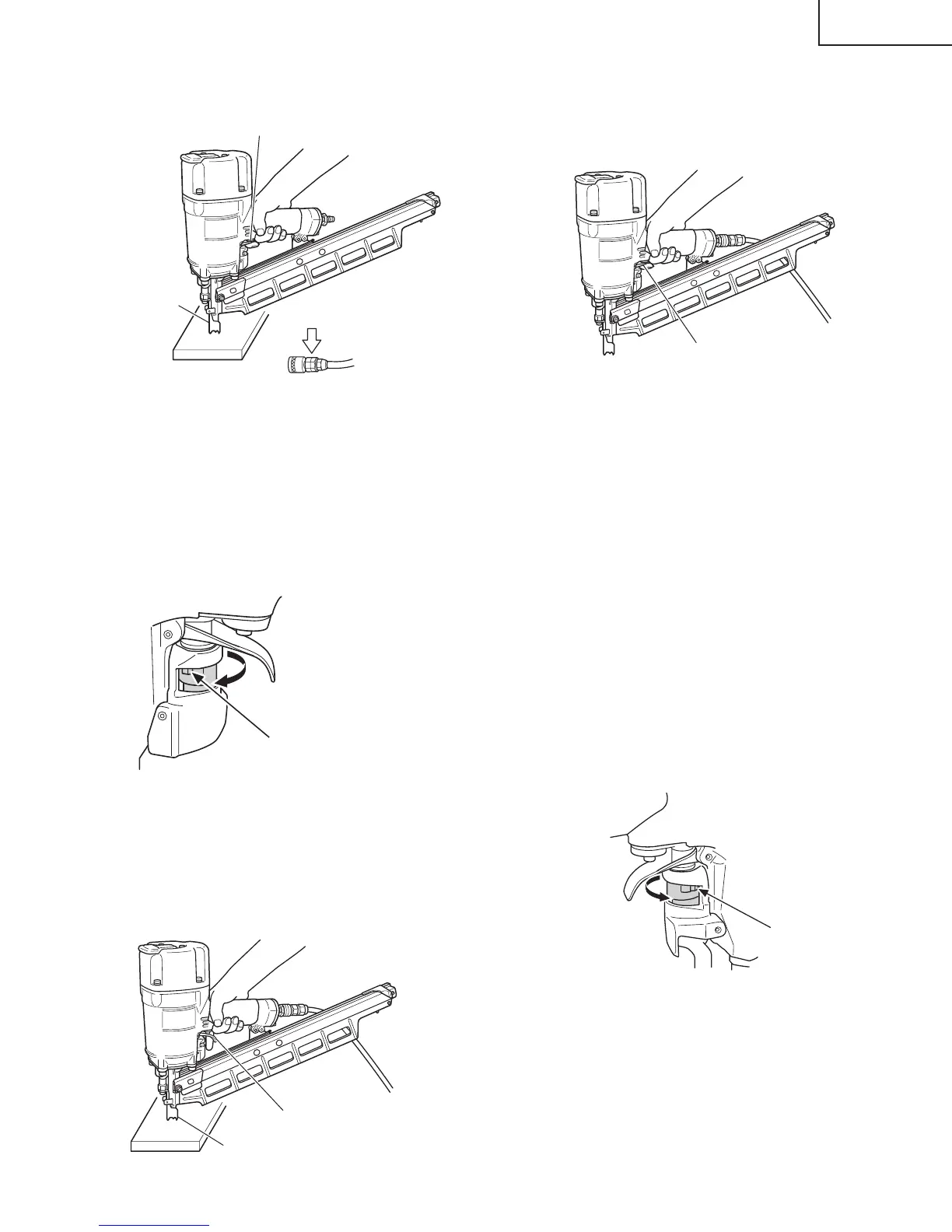

Gatillo
Palanca
de empuje
No conecte la
manguera de aire
No apriete el gatillo
Presione la palanca
de empuje
Apriete el gatillo
Dispositivo de conmutación
Posición hacia la izquierda
Dispositivo
de conmutación
Posición hacia
la derecha
03Spa_nr83a2(34_52)e.p65 4/19/11, 17:2643

Hitachi NR83A2 S1 Specifications

General

Type	Framing Nailer
Operating Pressure	70-120 psi
Magazine Angle	21 degrees
Firing Mode	Contact or Sequential
Power Source	Pneumatic
Nail Diameter	0.113 to 0.131 inches
Nail Length	2 to 3-1/4 inches
Magazine Capacity	64-70 nails
