23
MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO
ESPAÑOL

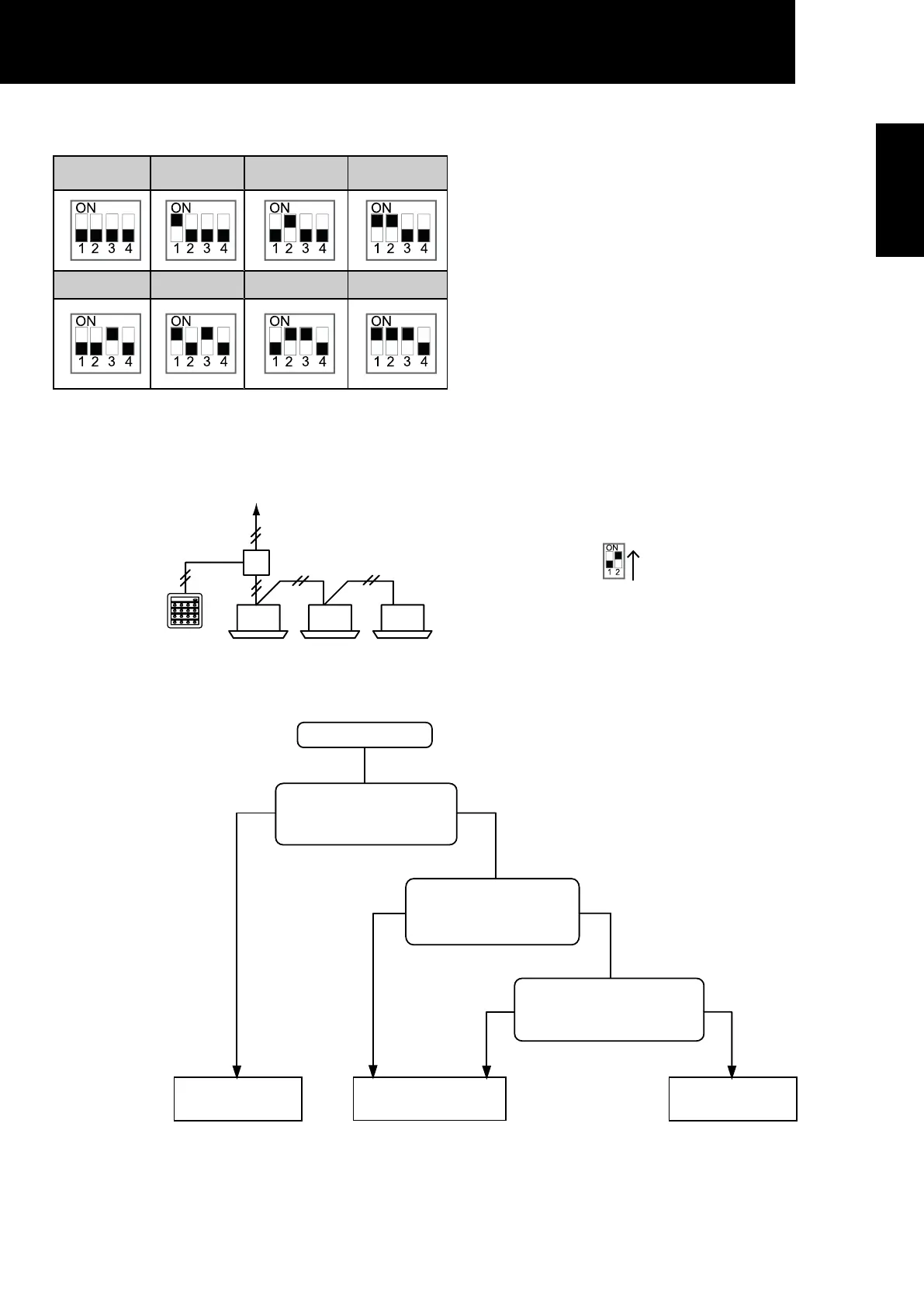

¡ SW18 (ajuste de dirección)
Dirección 0 Dirección 1 Dirección 2 Dirección 3
Dirección 4 Dirección 5 Dirección 6 Dirección 7
Divida la línea de alimentación del mando de funcionamiento
centralizado desde la línea de alimentación principal mediante
una caja de recogida, como se muestra en la gura siguiente.
Hacia la unidad exterior o el disyuntor
Caja de recogida
Mando de
funcionamiento
centralizado
Unidad interior
220 o 240 Vca
PRECAUCIÓN:
- Compruebe que el cableado se ha instalado correctamente.
Un cableado incorrecto podrá provocar un funcionamiento
defectuoso del mando.
- Apague la fuente de alimentación del sistema de aire
acondicionado y del mando de funcionamiento centralizado
cuando realice el cableado. Si el cableado se lleva a cabo
mientras la fuente de alimentación del mando de funcionamiento
centralizado está encendida, podrá provocar un funcionamiento
defectuoso del mando.
- NO tienda el cable de transmisión del mando de funcionamiento
centralizado junto a la línea de la fuente de alimentación y
otros cables de transmisión, ya que el ruido podría provocar un
funcionamiento defectuoso. Si es necesario tender el cable de
transmisión del mando de funcionamiento centralizado junto a la
línea de la fuente de alimentación y otros cables de transmisión,
separe el cable a una distancia de más de 30 cm de los otros
cables, o bien tienda el cable por un conducto metálico y conecte
a tierra el conducto.
- Si se aplica una tensión elevada al TB2, se fundirá el fusible
de la PCB.
En tal caso, corrija primero el cableado del TB1 y active luego
la patilla nº 2.
SW1
(Restablecimiento
del fusible)
- Conecte el conducto blindado del cable a tierra.
¡ H-LINKII adaptable
NOTA:
*1: Los “otros mandos centralizados” descritos en este diagrama de ujo no incluyen la PSC-5HR.
*2: Consulte el “Manual de instalación y mantenimiento” de los otros mandos centralizados para cada ajuste.
PUESTA EN MARCHA
Otro mando centralizado está
conectado al mismo sistema
H-LINK (línea de control)
(1*)
Todos los modelos de otros
mandos centralizados
conectados son
PSC-A*** o HC-A*** (*1)
H-LINKII no adaptable
Patilla 4 del SW19
activada
El ajuste de otros mandos
centralizados conectados es
todo H-LINKII adaptable (*2)
H-LINKII adaptable
Patilla 4 del SW19
desactivada
H-LINKII adaptable
Patilla 4 del SW19
desactivada
NO
SÍ
SÍ
NO
NO
SÍ
