Hitachi PSC-A16RS - Page 24

24
MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO
4. PROCEDIMIENTO DE AJUSTE DEL GRUPO
- Se precisa el mando a distancia para el ajuste de grupos con el mando de funcionamiento centralizado.
También se necesita el mando a distancia cuando se use con otros mandos centralizados.
- Si en el mismo grupo coexisten unidades interiores con y sin deector automático, deberá aplicarse la dirección del número menor del grupo del
mando a distancia para las unidades interiores con deector automático. Si se aplica la dirección del número menor para las unidades interiores
sin deector automático, el ajuste de deector automático no estará disponible para el grupo del mando a distancia.
4.1. CASO 1: AJUSTE DE GRUPOS SÓLO CON EL MANDO DE FUNCIONAMIENTO CENTRALIZADO
¡ Ajuste de grupos
a. El mando de funcionamiento centralizado carece de una función de ajuste de grupos. El ajuste de grupos se realiza automáticamente según
el ajuste de la dirección de la unidad interior.

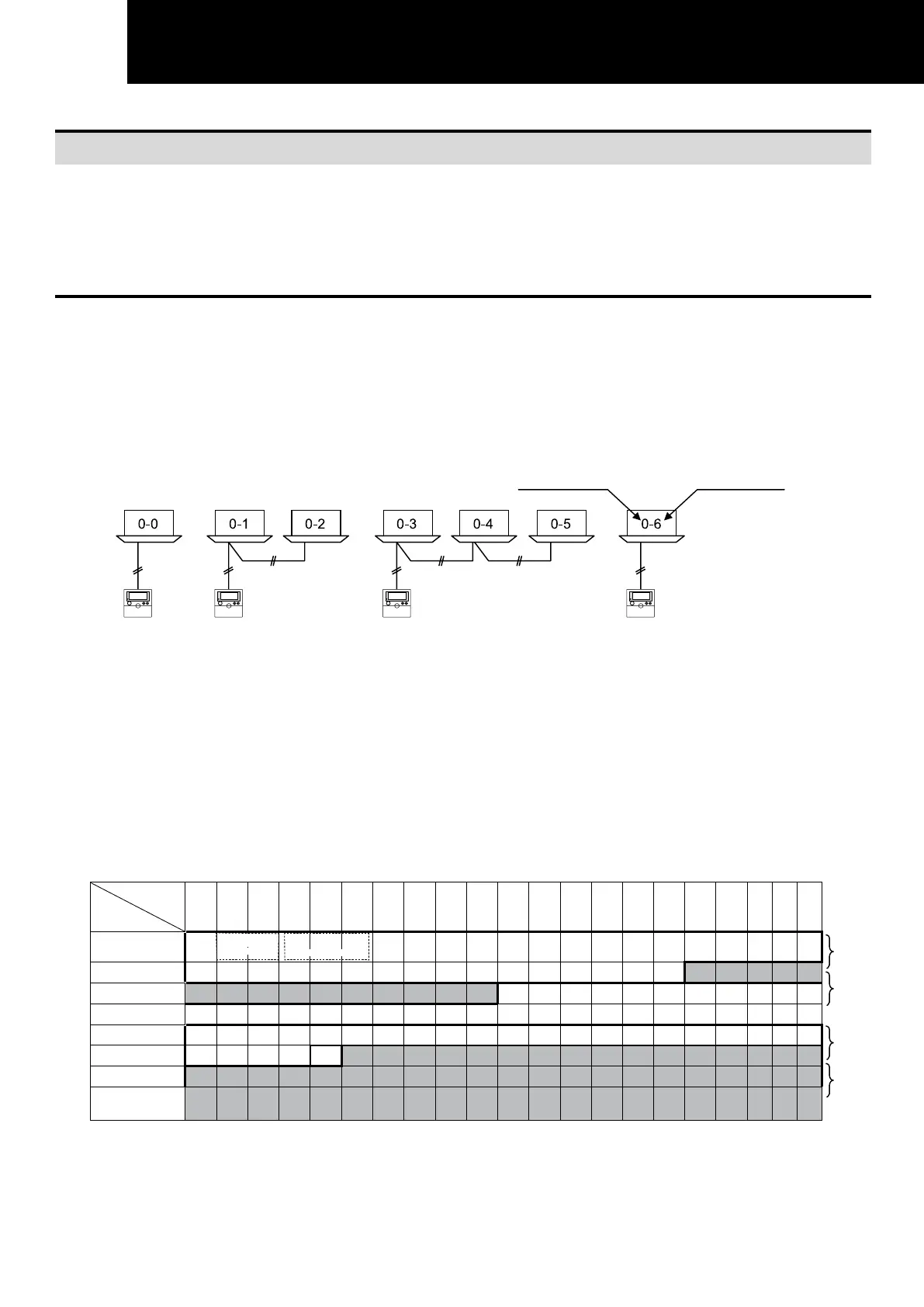

b. El grupo de las unidades interiores controladas por el mismo mando a distancia se considera como un grupo. Por lo tanto, si el mando a
distancia se conecta de forma individual con cada unidad interior, una sola unidad se considerará como un grupo, tal como se muestra a
continuación.
Grupo 1
Grupo 2
Grupo 3
Grupo 4
Mando a distancia
Dir. de U. I.
Dir. de ref.
c. Pueden conectarse hasta un máximo de 8 mandos de funcionamiento centralizado al mismo sistema H-LINK (línea de control). Para la
conexión de varios mandos de funcionamiento centralizado, debe proporcionarse la dirección de cada uno de ellos ajustando el conmutador
DIP (SW18) del mando.
d. El ajuste de grupos del mando de funcionamiento centralizado se realiza en orden, desde la unidad interior con el número de dirección
menor, y naliza en las condiciones siguientes:
− Cuando naliza el ajuste de hasta 16 grupos.
− Cuando no hay ninguna unidad interior en el mismo ciclo de refrigerante.
− Cuando la dirección con número de serie de la unidad interior se rompe y hay unidades interiores con número de dirección continuado
en el mismo ciclo de refrigerante.
e. Si se conectan varios mandos de funcionamiento centralizado al mismo sistema H-LINK (línea de control), el ajuste de grupos se realiza en
orden, desde el mando de funcionamiento centralizado nº 0. Una vez realizado el ajuste de grupos del mando de funcionamiento centralizado
nº 0, se inicia el ajuste de grupos del mando nº 1, y así sucesivamente.
Dir. de U.I.
Dir. de ref.
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 ...
0
G1 G4 G5 G6 G7 G8
1
G9 G10 G11 G12 G13 G14 G15 G16 G1 G2
2
G3 G4 G5 G6 G7 G8 G9 G10
3
4
G1 G2 G3 G4 G5 G6 G7 G8
5
G9 G10 G11 G12 G1 G2 G3 G4 G5 G6
6
G7 G8
...
NOTA:
“G1 a G16” indican el número de grupo ajustado para los mandos de funcionamiento centralizado.
Mando
de funcionamiento
centralizado
nº 0
Mando
de funcionamiento
centralizado
nº 1
Mando
de funcionamiento
centralizado
nº 2
Mando
de funcionamiento
centralizado
nº 3
G2
Grupo Remocon
G3
Grupo Remocon
