? ΣΗΜΕΙΩΣΗ
Ανατρέξτε στην ενότητα «5.5 Προαιρετική σύνδεση καλωδίωσης
εσωτερικής μονάδας (εξαρτήματα)».
4 Περάστε την ηλεκτρική καλωδίωση από το TB1 και το TB2
στις πλάγιες οπές του ηλεκτρικού κουτιού. Τέλος, στερεώστε
τα καλώδια με τους σφιγκτήρες που βρίσκονται στην δεξιά
πλευρά. Κατόπιν, κατευθύνετε τα καλώδια μέσα από την πίσω
πλευρά του χειριστηρίου χρήστη και στερεώστε τα με τα δύο
άγκιστρα που βρίσκονται στην πάνω δεξιά πλευρά. Τέλος,
βγάλτε τα καλώδια μέσα από τις τρύπες για την ηλεκτρική
καλωδίωση στην πάνω πίσω πλευρά της εσωτερικής μονάδας.

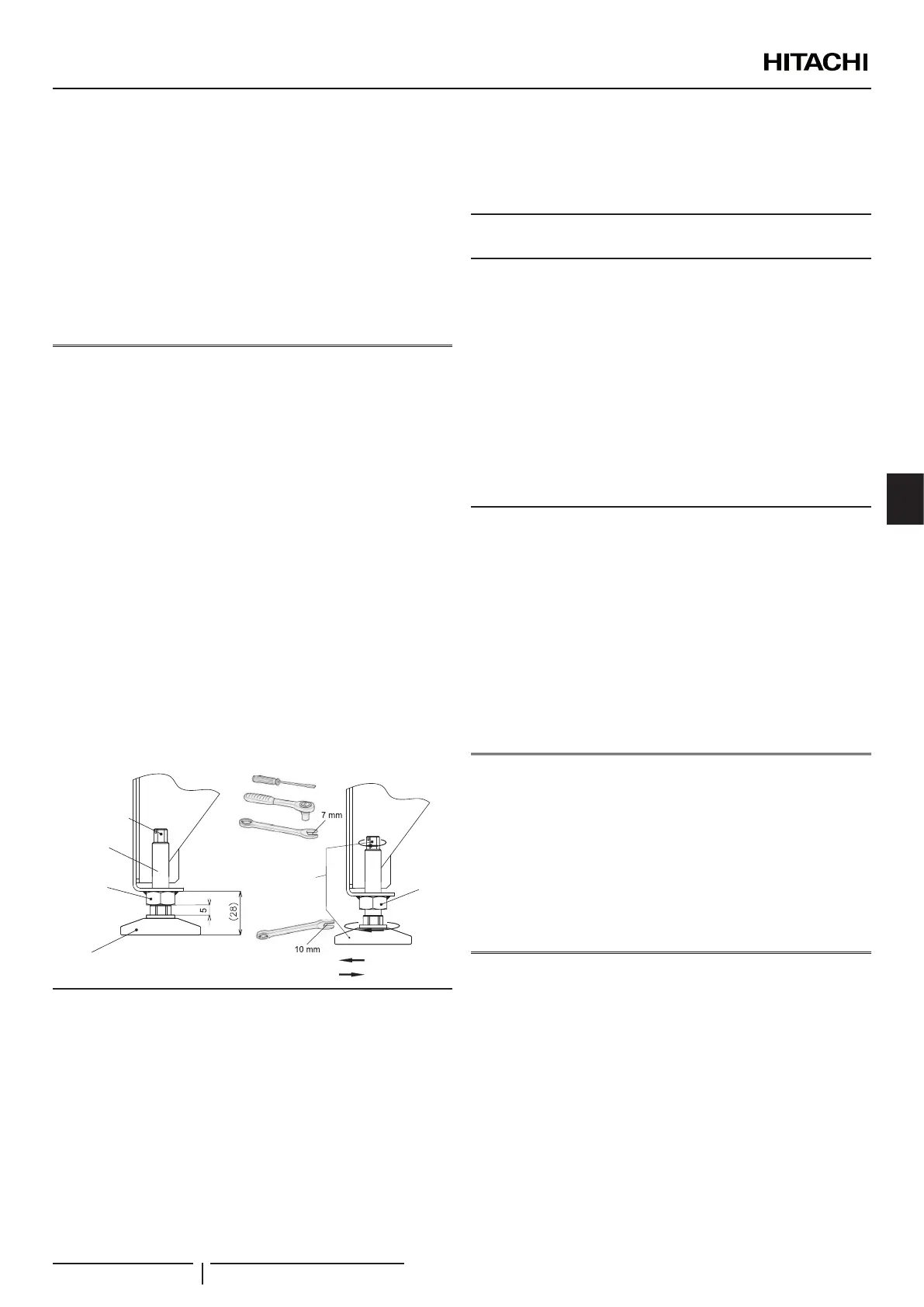

6.3.6 Διαδικασία ισοστάθμισης
Μόλις ολοκληρωθούν οι συνδέσεις της εσωτερικής μονάδας, ρυθ-
μίστε το ύψος στο ποδαράκι βάσης για να ευθυγραμμιστεί σωστά
η έξοδος της σωλήνωσης ψυκτικού στη σύνδεσης εγκατάστασης.
? ΣΗΜΕΙΩΣΗ
• Όλες οι διαδικασίες πρέπει να πραγματοποιηθούν προτού γεμίσετε τη
δεξαμενή νερού.
• Ρυθμίστε μόνο το ποδαράκι βάσης της μονάδας που χρειάζεται.
• Ξεκινήστε βιδώνοντας όσο το δυνατόν περισσότερο τα τέσσερα
στηρίγματα βάσης (θέση από το εργοστάσιο).
• Χρειάζονται δύο άτομα για τη διαδικασία της ευθυγράμμισης.
Ακολουθήστε τη διαδικασία:
Γυρίστε το ποδαράκι βάσης για να επιμηκύνετε το ύψος
(χρησιμοποιείστε το εξάγωνο ή την υποδοχή που έχει σχεδιαστεί
για αυτό το σκοπό στην άκρη του άξονα)..
! ΠΡΟΣΟΧΗ
• Προσέξτε να μην περιστρέψετε το συγκολλημένο παξιμάδι όταν
γυρίζετε το ποδαράκι βάσης. Χρησιμοποιείστε μία υποδοχή με προφίλ
ύψους κάτω από 5 χιλ.
• Πάντα να γυρίζετε μόνο ένα ποδαράκι κάθε φορά. Στο τέλος όλα τα 4
παξιμάδια ασφάλισης πρέπει να έχουν σφίξει καλά.
Ποδαράκι
Συγκολλημένο
παξιμάδι
Συνδεδεμένος
άξονας
Εξάγωνο και
υποδοχή για να
σας βοηθήσει να
προσαρμόσετε το
ποδαράκι βάσης
Προσαρμόστε
το ύψος στο
ποδαράκι όσο
χρειάζεται
(2 επιλογές)
Επέκταση
Μάζεμα
!
6.3.7 Δοκιμή και έλεγχος
Τέλος, δοκιμάστε και ελέγξτε τα παρακάτω στοιχεία:
• Διαρροή νερού
• Διαρροή ψυκτικού.
• Ηλεκτρική σύνδεση
• ...
? ΣΗΜΕΙΩΣΗ
Ανατρέξτε στα κεφάλαια «4.2.1 Πλήρωση με ψυκτικό μέσο», «4.4.7 Πλήρωση
νερού» και «7 Εκκίνηση λειτουργίας» σε αυτό το έντυπο και ανατρέξτε
στο Εγχειρίδιο εγκατάστασης και λειτουργίας της εξωτερικής μονάδας για
συγκεκριμένες λεπτομέρειες σχετικά με τις εργασίες πλήρωσης ψυκτικού.
! ΚΙΝΔΎΝΟΣ
Μην συνδέετε την τροφοδοσία ηλεκτρικού ρεύματος στην εσωτερική
μονάδα πριν από την πλήρωση νερού στη θέρμανση και στα κυκλώματα
ZNX και τον έλεγχο για την πίεση νερού και για τυχόν διαρροή νερού.
7 ΕΚΚΙΝΗΣΗ ΛΕΙΤΟΎΡΓΙΑΣ
7.1 ΠΡΙΝ ΑΠΟ ΤΗ ΛΕΙΤΟΎΡΓΙΑ
! ΠΡΟΣΟΧΗ
• Τροφοδοτήστε με ηλεκτρική ισχύ το σύστημα για 12 ώρες περίπου πριν τη
λειτουργία του μετά από παρατεταμένη διακοπή. Το σύστημα δεν πρέπει
να εκκινηθεί αμέσως μετά την τροφοδοσία ηλεκτρικής ισχύος, μπορεί να
προκληθεί βλάβη στο συμπιεστή επειδή δεν έχει προλάβει να ζεσταθεί.
• Όταν το σύστημα εκκινείται ξανά μετά από την πάροδο 3 περίπου μηνών,
συνιστάται ο υπεύθυνος συντήρησης να ελέγχει το σύστημα.
• Κλείστε τον κύριο διακόπτη γυρίζοντάς τον στη θέση OFF όταν το
σύστημα θα παραμείνει εκτός λειτουργίας για μεγάλο χρονικό διάστημα:
ο θερμαντήρας ψυκτελαίου ενεργοποιείται ακόμη και όταν σταματά να
λειτουργεί ο συμπιεστής, έτσι η ηλεκτρική κατανάλωση συνεχίζει εκτός
και αν είναι απενεργοποιημένος ο διακόπτης.
7.2 ΠΡΟΚΑΤΑΡΚΤΙΚΟΣ ΕΛΕΓΧΟΣ
Όταν ολοκληρωθεί η εγκατάσταση, θέστε τη μονάδα σε λειτουργία
σύμφωνα με την παρακάτω διαδικασία και παραδώστε το σύστημα
στον πελάτη. Εκτελέστε μεθοδικά την έναρξη λειτουργίας των
μονάδων και ελέγξτε ότι είναι σωστά συνδεδεμένη η ηλεκτρική
καλωδίωση και σωλήνωση.
Οι εσωτερικές και εξωτερικές μονάδες πρέπει να ρυθμιστούν από
τον εγκαταστάτη για μια σωστή ρύθμιση και λειτουργία της μονάδας.
? ΣΗΜΕΙΩΣΗ
Για την εκκίνηση της εξωτερικής μονάδας ανατρέξτε στο εγχειρίδιο
εγκατάστασης και λειτουργίας της εξωτερικής μονάδας.
7.2.1 Έλεγχος της μονάδας
• Ελέγξτε την εξωτερική εμφάνιση της μονάδας για τυχόν
βλάβες από τη μεταφορά ή την εγκατάσταση.
• Ελέγξτε ότι όλα τα καλύμματα είναι πλήρως κλειστά.
• Βεβαιωθείτε ότι τηρείτε τον προτεινόμενο χώρο συντήρησης
(βλέπε «3.2 Χώρος συντήρησης» και το εγχειρίδιο
εγκατάσταση και λειτουργία της εξωτερικής μονάδας).
• Ελέγξτε ότι η μονάδα έχει εγκατασταθεί κανονικά και τα
ποδαράκια βάσης είναι σωστά ρυθμισμένα.
7.2.2 Ηλεκτρικός έλεγχος
! ΠΡΟΣΟΧΗ
Μην εκκινήσετε τη λειτουργία του συστήματος εάν δεν ολοκληρώσετε τους
παρακάτω ελέγχους:
• Βεβαιωθείτε ότι η ηλεκτρική αντίσταση είναι μεγαλύτερη από 1 MΩ, μετρώ-
ντας την αντίσταση μεταξύ της γείωσης και του ακροδέκτη των ηλεκτρικών
εξαρτημάτων. Αν δεν είναι, μην θέσετε το σύστημα σε λειτουργία μέχρι να
βρεθεί και να επιδιορθωθεί η διαρροή του ρεύματος. Μην υπερβείτε την
τάση στους ακροδέκτες για τη μετάδοση και τους αισθητήρες.
• Βεβαιωθείτε ότι ο κεντρικός διακόπτης τροφοδοσίας έχει μείνει ανοιχτός
για περισσότερες από 12 ώρες, προκειμένου να ζεσταθεί το λάδι του
συμπιεστή από το θερμαντήρα ψυκτελαίου.
• Σε τριφασική μονάδα ελέγξτε τη σύνδεση συχνότητας των φάσεων στον
πίνακα ακροδεκτών.
• Ελέγξτε την τάση τροφοδοσίας (±10% της ονομαστικής τάσης).
ΕΚΚΙΝΗΣΗ ΛΕΙΤΟΥΡΓΙΑΣ
PMML0573 rev.1 - 07/2021
293
EL
