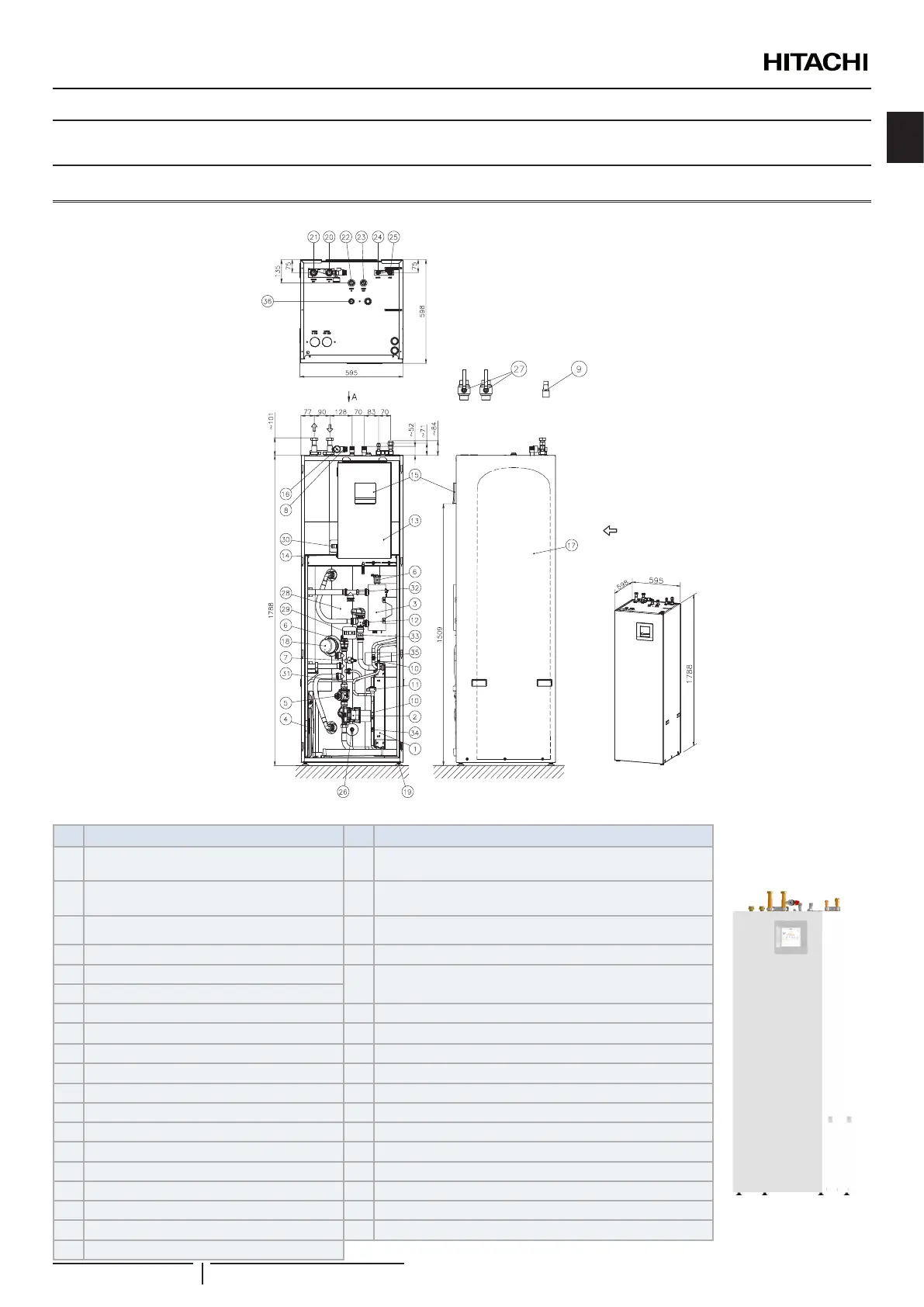

3 ALLGEMEINE ABMESSUNGEN
3.1 NAME DER TEILE UND ANGABEN DER ABMESSUNG
3.1.1 RWD-(2.0-6.0)(N/R)W1E-220S (-K)
Einheiten in mm
Vorderansicht
Ansicht von
Seite A
Seitenansicht
XEKS2015
? HINWEIS
Wasserussrichtung
Nr. Teilebezeichnung Nr. Teilebezeichnung
1 Plattenwärmetauscher 20
Anschluss des Wassereinlassrohrs
2,0-6,0 PS: G 1” Buchse
2 Wasserpumpe 21
Anschluss des Wasserauslassrohrs
2,0-6,0 PS: G 1” Buchse
3 Elektrischer Wasserheizer 22 Warmwassereinlassanschluss - G 3/4” Außengewinde
4 Expansionsbehälter 6 L 23 Warmwasserauslassanschluss - G 3/4” Außengewinde
5 Wassersieb
24
Anschluss der Kältemittelüssigkeitsleitung
2,0 PS: Ø6,35 (1/4”) / 2,5~6 PS: Ø9,52 (3/8”)
6 Luftablass (x2)
7 Wasserdrucksensor 25 Anschluss der Kältemittelgasleitung - Ø15,88 (5/8”)
8 Überdruckventil 26 Abussanschluss (für Warmwasser) - G 3/8”
9 Abussleitung für Überdruckventil 27 Absperrventil (werksseitig geliefertes Zubehör)
10 Kältemittelsieb (x2) 28 Speicherisolierung
11 Expansionsventil 29 Warmwasser-Thermistor 1
12 3-Wegeventil (für Heizung und Warmwasser) 30 Warmwasser-Thermistor 2
13 Schaltkasten 31 Wassereinlass-Thermistor
14 Schalter für Warmwasser-Notbetrieb 32 Wasserauslass-Thermistor
15 Gerätesteuerung 33 Thermistor (Wasserauslass PHEX)
16 Manometer 34 Thermistor (Kältemittel-Flüssigkeitsleitung)
17 Warmwasserspeicher (220 L) 35 Thermistor der Kältemittelgasleitung
18 Warmwasserspeicherheizer + Thermostat 36 Druck- und Temperaturentlastungsventil
19 Montagefuß (x4)
ALLGEMEINE ABMESSUNGEN
PMML0573 rev.1 - 07/2021
63
DE
