OM-227 978 Page 43
804 692-A
1
2
34
5
6
7
9
8
10
11
12

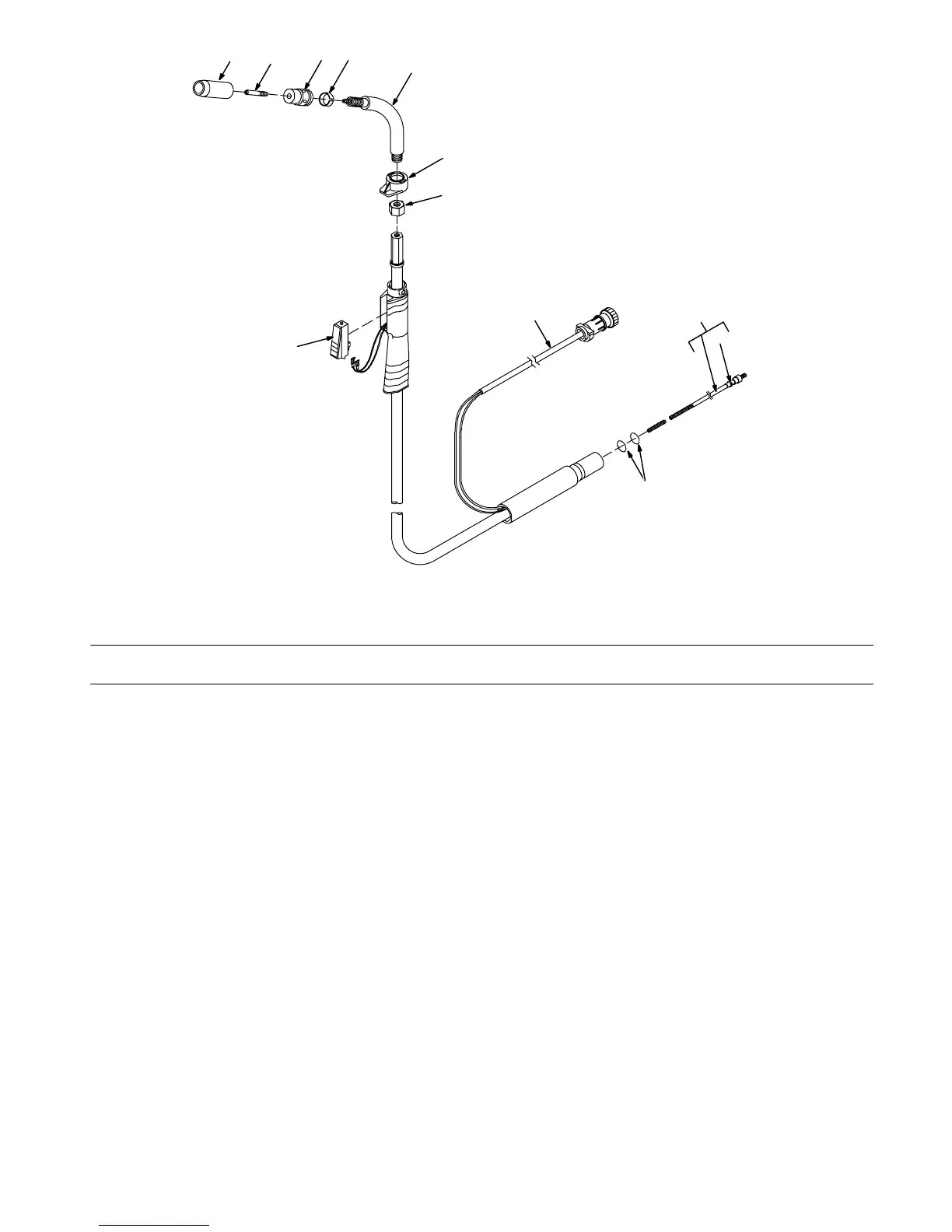

Figure 10-2. H-14 Gun
QuantityDescription
Part
No.
231 204
Item
No.
Figure 10-2. H-14 Gun
1 NOZZLE, slip type .500 orf flush (see Section 10-5). . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 NOZZLE, flux cored slip type (see Section 10-5). . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 TIP, contact scr .023 wire x 1.125 (see Section 10-5). . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 TIP, contact scr .030 wire x 1.125 (see Section 10-5). . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 TIP, contact scr .035 wire x 1.125 (see Section 10-5). . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 TIP, contact scr .045 wire x 1.125 (see Section 10-5). . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 ADAPTER, contact tip (see Section 10-5). . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 170 470 RING, retaining 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 169 718 TUBE, head 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 169 738 NUT, locking handle 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 169 719 NUT, jam 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 079 975 O-RING, .187 ID x .103CS rbr 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 LINER, monocoil .023/.025 wire x 15ft (including) (see Section 10-5). . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 LINER, monocoil .030/.035 wire x 15ft (including) (see Section 10-5). . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 LINER, monocoil .035/.045 wire x 15ft (including) (see Section 10-5). . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 ♦194 014 LINER, monocoil 4/64 AL wire x 10ft nyl (including) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 197 123 O-RING, .312 ID x .062 70 Dura BUNA-N 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 196 255 SWITCH, trigger 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 180 433 CORD, trigger assembly 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
♦OPTIONAL
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
