5.4 TEST DI FUNZIONAMENTO
• Premendo il pedale (Z) il piatto autocentrante (Y) deve ruotare in senso orario. Spingendo verso l'alto il pedale il piatto
autocentrante (Y) deve ruotare in senso antiorario.
N.B: Se il piatto girasse in senso opposto a quello indicato è necessario invertire due li sulla spina trifase
• Premendo il pedale (U) si aziona lo stallonatore (R); rilasciando il pedale lo stallonatore ritorna nella posizione originale
• Premendo il pedale (V) si aprono le quattro griffe di bloccaggio (G); premendo nuovamente si chiudono.
• Premendo il pedale (H) si ribalta il palo(P); premendo nuovamente il palo ritorna in posizione di lavoro
• Ponendo il pulsante di bloccaggio (K) in pos.1, si bloccano il braccio operante(M) ed il braccio orizzontale (N).
La torretta si posiziona automaticamente alla giusta distanza dal cerchio.
• Ponendo il pulsante di bloccaggio (K) in pos.2, si sbloccano i bracci.
• Premendo il grilletto della pistoletta di gonaggio esce aria dalla testina.

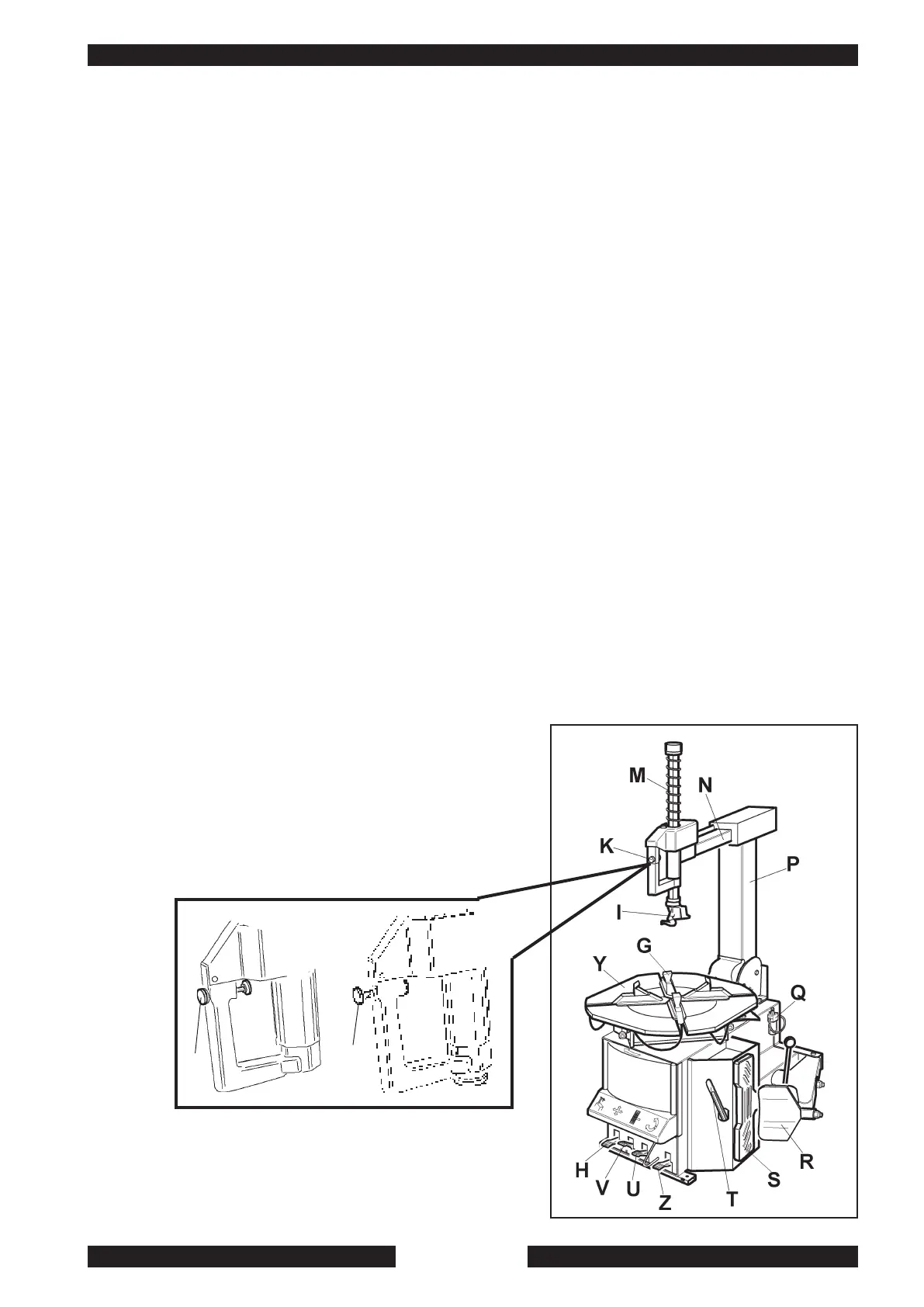

Fig. 12
pos. 2
K
K
pos. 1
