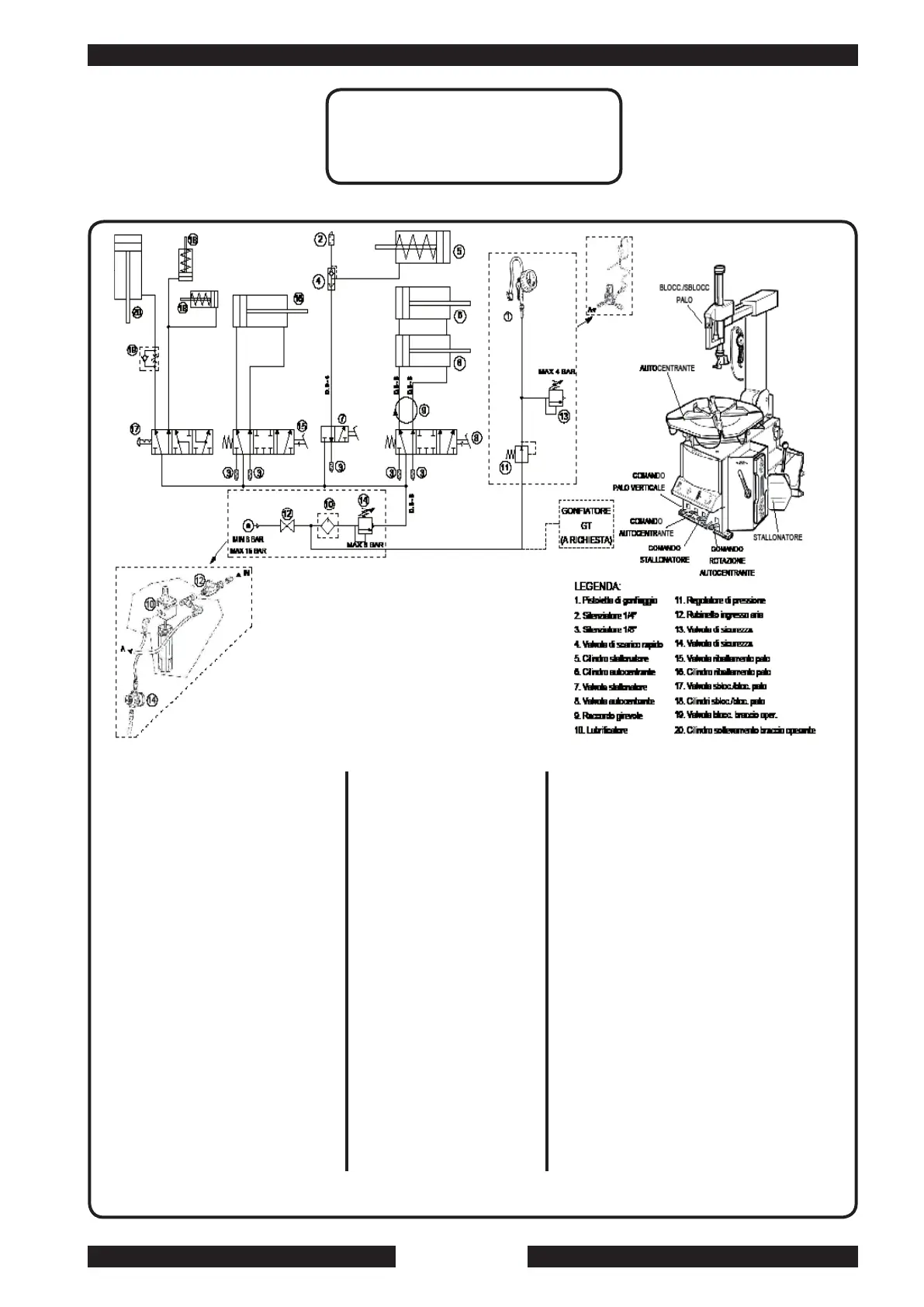

SCHEMA PNEUMATICO STND
SCHEMA PNEUMATIQUE STND
STND PNEUMATIC SYSTEM DIAGRAM
DRUCKLUFTPLAN STND
1. Inating gauge
2. 1/4“ Silencer
3. 1/8” Silencer
4. Quick relief valve
5. Bead breaker cylinder
6. Turntable cylinder
7. Bead breaking valve
8. Turntable valve
9. Rotating union
10. Lubricator
11. Pressure regulator
12. Air intake cock
13. Safety valve
14. Pressure regulator
15. Arm tiliting valve
16. Arm tiliting cylinder
17. Arm release/secure
valve
18. Arm release/secure
cylinders
19. Operating arm secure
valve
20. Operating arm lifting
cylinder
1. Aufpumppistole
2. Schalldämpfer 1/4“
3. Schalldämpfer 1/8”
4. Schnellablaßventil
5. Wulstabdrückzylinder
6. Zentriertischzylinder
7. Wulstabdrückerventil
8. Zentriertischventil
9. Drehanschluß
10. Schmierer
11. Druckregler
12. Lufteinlaß
13. Sicherheitsventil
14. Druckregler
15. Armumkippventil
16. Armumkippzylinder
17. Ventil für die Freigabe/Ein-
spannung des Armes
18. Zylinder für die Freigabe/
Einspannung des Armes
19. Ventil für die Einspannung
des Bedienungsarmes
20. Bedienungsarm-Hubzylin-
der
1. Pistolet de gonage
2. Silencieux 1/4”
3. Silencieux 1/8”
4. Vanne décharge rapide
5. Verin décolleur
6. Verin autocentreur
7. Soupape décolleur
8. Soupape autocentreur
9. Raccord pivotant
10. Huileur
11. Régulateur de pression
12. Robinet manuel
13. Soupape de sécurité
14. Régulateur de pression
15. Clapet basculement bras
16. Vérin basculement bras
17. Clapet déverrouillage/ver-
rouillage bras
18. Vérin déverrouillage/ver-
rouillage bras
19. Clapet verrouillage bras
opérateur
20. Vérin de levage bras
opérateur
