BA / ETL duolift MTE 3000 – 94 12 554
13

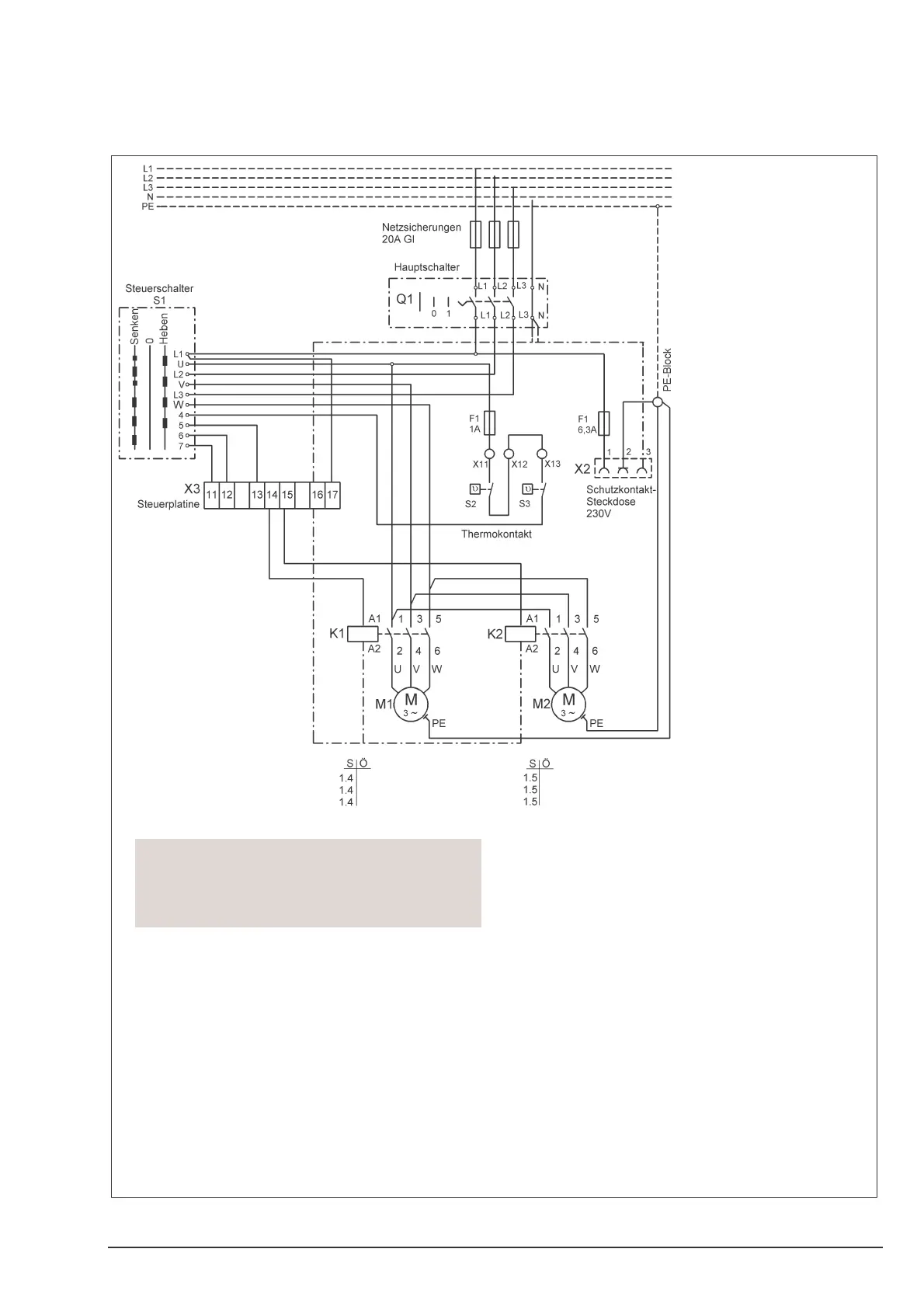

Bild 8 Stromlaufplan
Achtung
Anschluß und Schutzmaßnahmen sind nach VDE
0100 und nach den Vorschriften des jeweiligen
EVU von einer autorisierten Elektrofachkraft aus-
zuführen!
Nach E-Anschluß Drehrichtung prüfen.
Bei Betätigung des Bedienschalters (Hauptschal-
ter auf Stellung 1) auf Stellung HEBEN, muß der
Hubwagen nach oben fahren!
Bei Verlegung der Zuleitung (fest (NYN-J 5x1)
oder ortsveränderlich (H07RH-F5G1,5), keine
Bolzen oder Schrauben in die Säulenrückwand.
Befestigungsmaterial darf nicht in die Säulenin-
nenwand hineinragen.
Ausführung für nasse Räume nach VDE 0100
§45 und für feuergefährliche Räume nach §50
(Schutzmaßnahmen bei indirektem Berühren)
nach den Vorschriften des zuständigen EVU.
Q1: Hauptschalter
S1: Steuerschalter
K1: Lastschütz
F1: Feinsicherung 1A
F2: Feinsicherung 6,3 A
X1: Klemmleiste
X2: Schutzkontaktsteckdose
Leergehäuse
---- = vom Kunden anzuschließen
