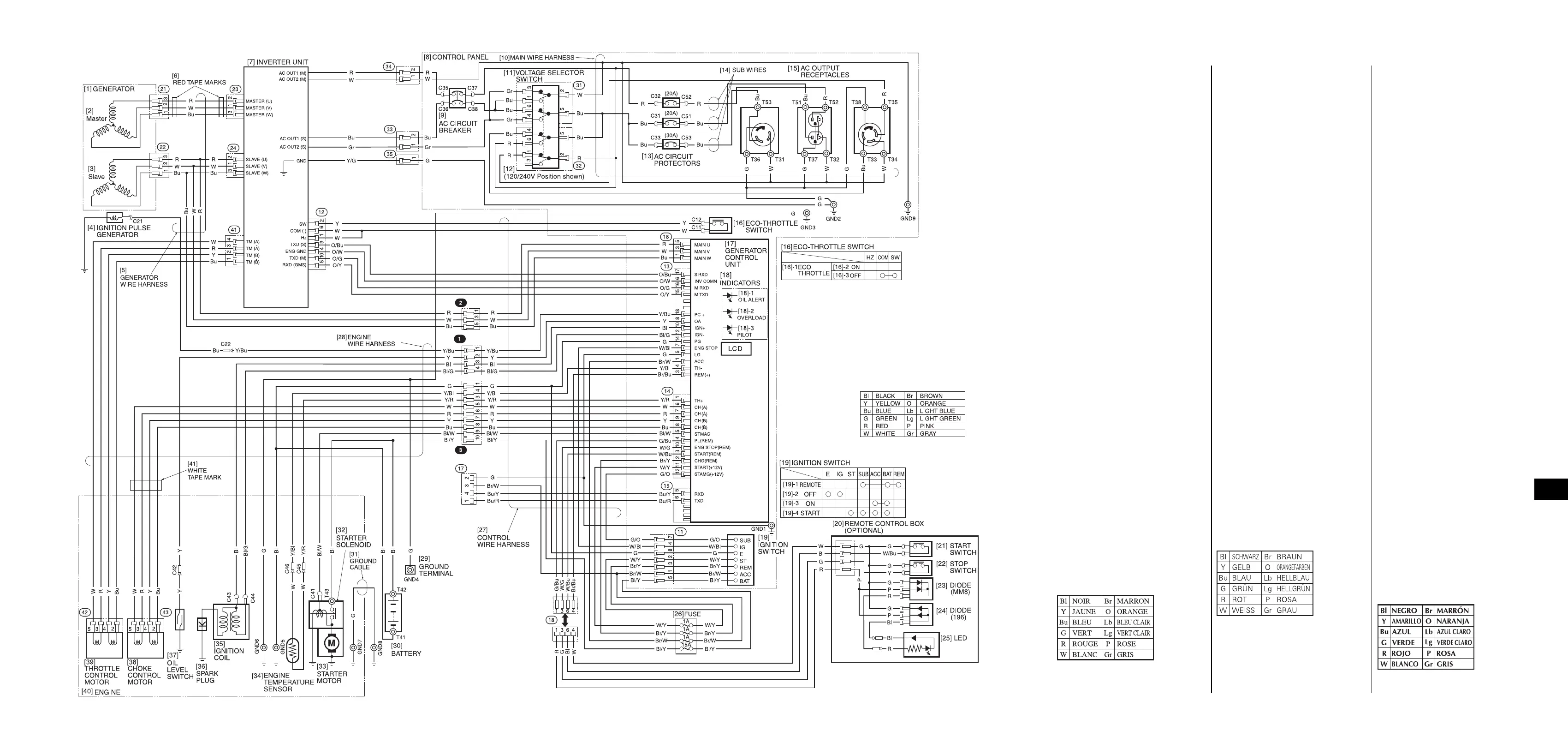

17. WIRING DIAGRAMS
17. DIAGRAMMES DE
CABLAGE
Type C
[1] ALTERNATEUR
[2] Primaire
[3] Secondaire
[4] GENERATEUR D'IMPULSIONS
D'ALLUMAGE
[5] FAISCEAU DE FILS DE GENERATEUR
[6] MARQUES DE RUBAN ROUGE
[7] UNITE D'INVERSEUR
[8] PANNEAU DE COMMANDE
[9] DISJONCTEUR DE CIRCUIT CA
[10] FAISCEAU DE FILS PRINCIPAL
[11] SELECTEUR DE TENSION
[12] (120/240 V Position indiquée)
[13] PROTECTEURS DE CIRCUIT CA
[14] FILS SECONDAIRES
[15] PRISES DE SORTIE CA
[16] COMMUTATEUR DE PAPILLON ECO
[16]-1 PAPILLON ECO
[16]-2 ACTIVE
[16]-3 DESACTIVE
[17] UNITE DE COMMANDE DE
ALTERNATEUR
[18] TEMOINS
[18]-1 ALERTE D'HUILE
[18]-2 SURCHARGE
[18]-3 PILOTE
[19] COMMUTATEUR D'ALLUMAGE
[19]-1 DISTANCE
[19]-2 ARRET
[19]-3 MARCHE
[19]-4 DEMARRAGE
[20] BOITIER DE TELECOMMANDE
(EN OPTION)
[21] COMMUTATEUR DE DEMARRAGE
[22] COMMUTATEUR D'ARRET
[23] DIODE (MM8)
[24] DIODE (196)
[25] DEL
[26] FUSIBLE
[27] FAISCEAU DE FILS DE COMMANDE
[28] FAISCEAU DE FILS DE MOTEUR
[29] BORNE DE TERRE
[30] BATTERIE
[31] CABLE DE TERRE
[32] SOLENOIDE DE DEMARREUR
[33] DEMARREUR ELECTRIQUE
[34] CAPTEUR DE TEMPERATURE DE
MOTEUR
[35] BOBINE D'ALLUMAGE
[36] BOUGIE D'ALLUMAGE
[37] CONTACTEUR DE NIVEAU D'HUILE
[38] MOTEUR DE COMMANDE DE
STARTER
[39] MOTEUR DE COMMANDE DE
PAPILLON
[40] MOTEUR
[41] MARQUE DE RUBAN BLANC
17. DIAGRAMAS DE
CONEXIONES
Tipo C
[1] ALTERNADOR
[2] Principal
[3] Secundario
[4] GENERADOR DE PULSOS DE
ENCENDIDO
[5] MAZO DE CABLES DEL GENERADOR
[6] MARCAS DE CINTA ROJA
[7] UNIDAD DEL INVERSOR
[8] PANEL DE CONTROL
[9] DISYUNTOR DEL CIRCUITO DE CA
[10] MAZO DE CABLES PRINCIPAL
[11] SELECTOR DE TENSIÓN
[12] (Se muestra la posición de 120/240 V)
[13] PROTECTORES DEL CIRCUITO DE CA
[14] CABLES SECUNDARIOS
[15] RECEPTÁCULOS DE SALIDA DE CA
[16] INTERRUPTOR DEL ACELERADOR ECO
[16]-1 ACELERADOR ECO
[16]-2 ON
[16]-3 OFF
[17] UNIDAD DE CONTROL DEL
ALTERNADOR
[18] INDICADORES
[18]-1 ALERTA DEL ACEITE
[18]-2 SOBRECARGA
[18]-3 PILOTO
[19] INTERRUPTOR DE ENCENDIDO
[19]-1 REMOTE (control remoto)
[19]-2 OFF
[19]-3 ON
[19]-4 START (Arranque)
[20] CAJA DE CONTROL REMOTO
(OPCIONAL)
[21] INTERRUPTOR DE ARRANQUE
[22] INTERRUPTOR DE PARADA
[23] DIODO (MM8)
[24] DIODO (196)
[25] LED
[26] FUSIBLE
[27] MAZO DE CABLES DE CONTROL
[28] MAZO DE CABLES DEL MOTOR
[29] TERMINAL DE TIERRA
[30] BATERÍA
[31] CABLE DE TIERRA
[32] SOLENOIDE DEL MOTOR DE
ARRANQUE
[33] MOTOR DE ARRANQUE
[34] SENSOR DE LA TEMPERATURA DEL
MOTOR
[35] BOBINA DE ENCENDIDO
[36] BUJÍA
[37] INTERRUPTOR DEL NIVEL DE ACEITE
[38] MOTOR DE CONTROL DEL
ESTRANGULADOR
[39] MOTOR DE CONTROL DEL
ACELERADOR
[40] MOTOR
[41] MARCA DE CINTA BLANCA
17. STROMLAUFPLÄNE
Typ C
[1] LICHTMASCHINE
[2] Hauptwicklung
[3] Nebenwicklung
[4] ZÜNDIMPULSGEBER
[5] LICHTMASCHINEN-KABELBAUM
[6] MARKIERUNGEN MIT ROTEM
KLEBEBAND
[7] WECHSELRICHTER-EINHEIT
[8] BEDIENTAFEL
[9] AC-UNTERBRECHER
[10] HAUPTKABELBAUM
[11] SPANNUNGSWÄHLSCHALTER
[12] (120/240-V-POSITION GEZEIGT)
[13] STROMKREIS-
SCHUTZWIDERSTÄNDE
[14] ZUSATZKABEL
[15] AC-AUSGANGSSTECKDOSEN
[16] ECO-DROSSELKLAPPENSCHALTER
[16]-1 ECO-DROSSELKLAPPENSYSTEM
[16]-2 EIN
[16]-3 AUS
[17] LICHTMASCHINEN-STEUEREINHEIT
[18] ANZEIGELEUCHTEN
[18]-1 ÖLWARNANZEIGE
[18]-2 ÜBERLASTUNGSANZEIGE
[18]-3 KONTROLLLAMPE
[19] ZÜNDSCHALTER
[19]-1 FERNBEDIENUNG
[19]-2 AUS
[19]-3 EIN
[19]-4 START
[20] FERNBEDIENUNGSGEHÄUSE
(SONDERAUSSTATTUNG)
[21] ANLASSSCHALTER
[22] STOPPSCHALTER
[23] DIODE (MM8)
[24] DIODE (196)
[25] LED
[26] SICHERUNG
[27] STEUERKABELBAUM
[28] MOTORKABELBAUM
[29] MASSEKLEMME
[30] BATTERIE
[31] MASSEKABEL
[32] ANLASSERMAGNETSCHALTER
[33] ANLASSERMOTOR
[34] MOTORTEMPERATURSENSOR
[35] ZÜNDSPULE
[36] ZÜNDKERZE
[37] ÖLSTANDSCHALTER
[38] CHOKE-STEUERMOTOR
[39] DROSSELKLAPPEN-STEUERMOTOR
[40] MOTOR
[41] MARKIERUNG MIT WEISSEM
KLEBEBAND
