SENSOR REMOTO PARA INTERIORES C7189U
69-1710EFS—04 2
INSTALACION
Consejos para la instalación
Instale el sensor aproximadamente 5 pies (1,5 m) sobre el nivel del piso en un área que tenga buena circulación
de aire a temperatura promedio. La distancia máxima que puede haber entre el sensor remoto y el termostato
es de 200 pies. Vea la Fig. 2.
Riesgo de descarga eléctrica
Puede provocar descargas eléctricas o daños en el equipo. Antes de comenzar la instalación, desconecte
la energía eléctrica.

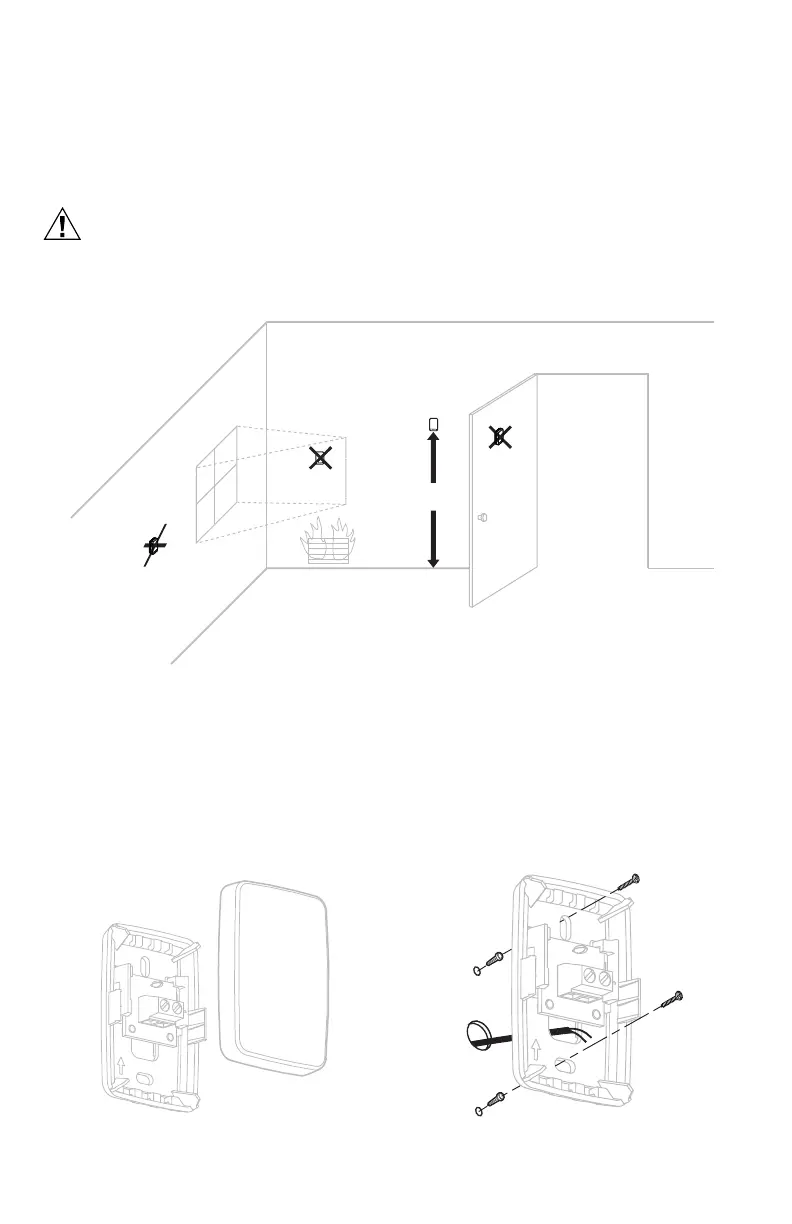

Fig. 2. Ubicación típica para el sensor C7189U.
Instalación de la placa para pared del sensor remoto
Quite la cubierta del sensor remoto como se muestra en la Fig. 3.
1. Pase los cables a través el agujero para cables.
2. Coloque a nivel la placa para pared en la pared y marque con un lápiz las posiciones para los tornillos.
3. Haga los agujeros en las posiciones marcadas y después introduzca con pequeños golpes las anclas de
expansión que se proporcionan.
4. Coloque la placa para pared sobre las anclas de expansión y después inserte y ajuste los tornillos de
montaje. Vea la Fig. 4.
Fig. 3. Quite la cubierta. Fig. 4. Monte la placa pared.
5 FEET
(1.5 METERS)
YES
NO
NO
NO
M24115A
