CAPTEUR DE TEMPÉRATURE AMBIANTE À DISTANCE C7189U
Ce produit est fabriqué par Resideo Technologies, Inc., Golden Valley, MN, 1-800-633-3991
©2019 Resideo Technologies, Inc. La marque de commerce Honeywell Home est utilisée sous licence avec l’autorisation d’Honeywell International Inc. Tous droits réservés.
www.resideo.com
Resideo Inc., 1985 Douglas Drive North,
Golden Valley, MN 55422
69-1710EFS—04 M.S. Rev. 03-19 | Imprimé aux États-Unis
FONCTIONNEMENT
Lorsqu'un capteur à distance est raccordé au
thermostat, le capteur intégré au thermostat n'est
plus en service. La configuration du thermostat
devrait être modifiée pour indiquer au thermostat
qu'un ou plusieurs capteurs de température distance
sont utilisés. La température affichée au thermostat
sera celle qui est relevée par le ou les capteurs à
distance. Voir la Fig. 7.
.

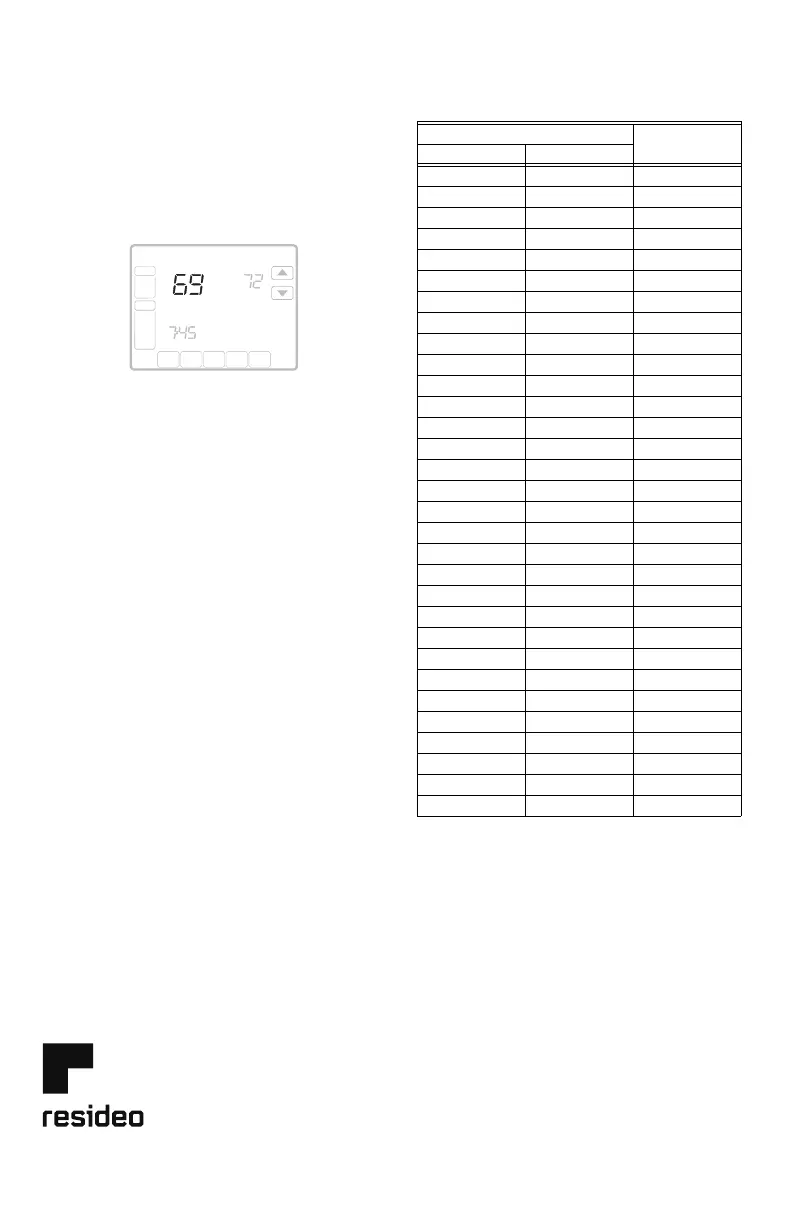

Fig. 7. Relevé de la température intérieure à l'écran
d'un thermostat TH8000.
FICATION
Pour de meilleurs résultats, permettre au capteur de
température ambiante d'absorber l'air qui circule
dans la pièce pendant au moins 20 minutes avant de
mesurer la résistance.
1. Utiliser un thermomètre précis (0,5 °C [+/-1 °F])
pour mesurer la température à l'emplacement
du capteur.
2. Retirer un fil des fils des bornes de
raccordement du capteur. Mesurer la résistance
du capteur à l'aide d'un ohmmètre. Vérifier
ensuite la précision du capteur en comparant
avec la résistance/température du tableau 1.
ÉTALONNAGE
Le capteur est étalonné en usine et ne peut être ré-
étalonné en clientèle
.
Heat On
SCHED HOLD CLOCK SCREEN MORE
MON
TUE WED
THU
FRI
S
A
T
SUN
AM
FAN
AUTO
SYSTEM
HEAT
CHANGE FILTER UV LAMP HUMIDIFIER PAD
Following
Schedule
Inside
Set To
OK TO PICK MULTIPLE DAYS SCREEN LOCKED
M19974A
Tableau 1. Résistance du capteur à la température
ambiante.
Température ambiante
Ohms de
résistance°C °F
4.4 40 22537
5.6 42 21516
6.7 44 20546
7.8 46 19626
8.9 48 18754
10.0 50 17926
11.1 52 17136
12.2 54 16387
13.3 56 15675
14.4 58 14999
15.6 60 14356
16.7 62 13743
17.8 64 13161
18.9 66 12607
20.0 68 12081
21.1 70 11578
22.2 72 11100
23.3 74 10644
24.4 76 10210
25.6 78 9795
26.7 80 9398
27.8 82 9020
28.9 84 8659
30.0 86 8315
31.1 88 7986
32.2 90 7672
33.3 92 7372
34.4 94 7086
35.6 96 6813
36.7 98 6551
37.8 100 6301
