CAPTEUR DE TEMPÉRATURE AMBIANTE À DISTANCE C7189U
3 69-1710EFS—04
CÂBLAGE
Le capteur peut servir à procurer un relevé de la température à distance (voir la Fig. 5) ou une moyenne de la
température ambiante s'il est utilisé en réseau avec d'autres capteurs, comme l'illustre la Fig. 6.
RISQUE DE CHOC ÉLECTRIQUE.
Peut provoquer des chocs électriques ou endommager le matériel. Couper l'alimentation électrique
avant d'effectuer le raccordement.
1. Faire passer le fil du thermostat jusqu'au
capteur à distance.
2. Si le thermostat ou le module d’interface de
l’équipement utilise des bornes à vis, desserrer
les bornes à vis, insérer les fils dans le bornier
(insensible à la polarité), puis resserrer les vis. Si
le thermostat est doté de bornes enfichables,
appuyer sur les extrémités des fils du détecteur
dans les bornes de détecteur de la sous-base du
thermostat.
3. Repousser le fil en excès dans l'ouverture du
mur.
4. Boucher l'ouverture du mur au moyen d'un
isolant ininflammable pour éviter que des
courants d'air ne nuisent au fonctionnement du
capteur, et remettre le couvercle sur le capteur à
distance.
5. Raccorder les deux fils aux bornes du thermostat
réservées au capteur à distance (la polarité n'a
pas d'importance) et remettre le thermostat sur
la plaque murale. Voir la Fig. 5.

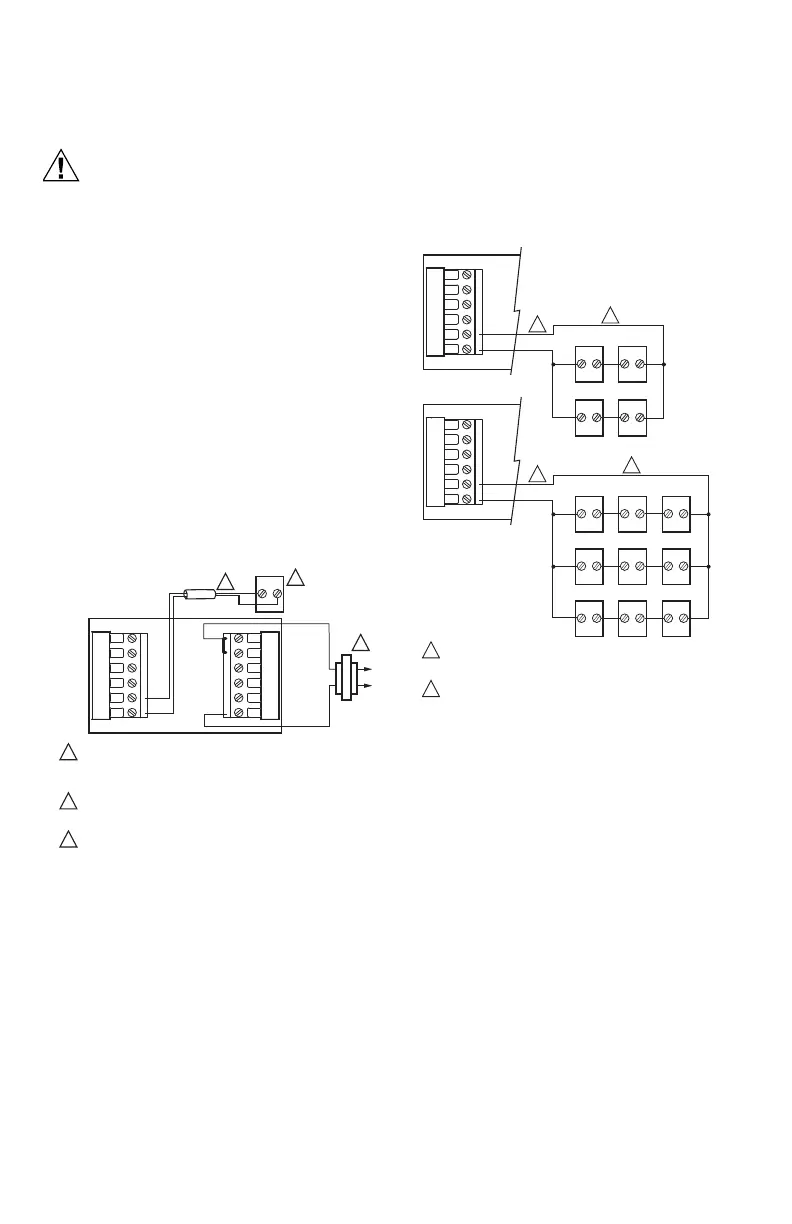

Fig. 5. Raccordement d'un seul capteur C7189U.
Fig. 6. Raccordement de plusieurs capteurs C7189U.
2
C7089
RC
R
W
Y
G
C
Y2
W2
S2
S1
MF19972A
R
C
ALIMENTATION. FOURNIR AU BESOIN UN DISPOSITIF DE
COUPURE ET UNE PROTECTION CONTRE
LES SURCHARGES.
SI PLUS D’UN CAPTEUR C7189 SONT UTILISÉS,
CONSULTER LA FIG. 6.
LES FILS DOIVENT ÊTRE DISTINCTS DE CEUX
DU THERMOSTAT.
1
1
3
2
3
MF19973A
LES CAPTEURS DOIVENT ÊTRE RACCORDÉS AINSI
POUR FONCTIONNER CORRECTEMENT.
LES FILS DOIVENT ÊTRE DISTINCTS DE CEUX
DU THERMOSTAT.
1
2
Y2
W2
S2
S1
1
2
C7189
C7189
C7189 C7189
Y2
W2
S2
S1
1
2
C7189
C7189
C7189 C7189
C7189
C7189
C7189 C7189 C7189
