SENSOR REMOTO PARA INTERIORES C7189U
3 69-1710EFS—04
CABLEADO
El sensor remoto puede utilizarse de manera independiente (vea la Fig. 5) o en una red de promedio de
temperatura con múltiples sensores conectados (vea la Fig. 6).
RIESGO DE DESCARGA ELECTRICA.
Puede provocar descargas eléctricas o daños en el equipo. Antes de realizar el cableado, desconecte la
energía eléctrica.
1. Extienda el cable desde el termostato hasta el
lugar donde está ubicado el sensor.
2. Si el termostato o el módulo de interfaz del
equipo (Equipment Interface Module, EIM)
utiliza terminales de tornillo, aflójelos, inserte
los cables en el bloque de terminales (la
polaridad no es importante) y, luego, vuelva a
ajustar los tornillos. Si el termostato tiene
terminales a presión, presione los extremos de
los cables del sensor hacia los terminales del
sensor en la subbase del termostato.
3. Introduzca el excedente de cable en la abertura
de la pared.
4. Rellene la abertura de la pared con aislante no
inflamable para evitar que las corrientes de aire
afecten el funcionamiento del sensor y vuelva a
colocar la tapa en el sensor remoto.
5.
Conecte los dos cables en los terminales del sensor
remoto (no importa la polaridad) y vuelva a colocar
el termostato en la placa para pared. Vea la Fig. 5.

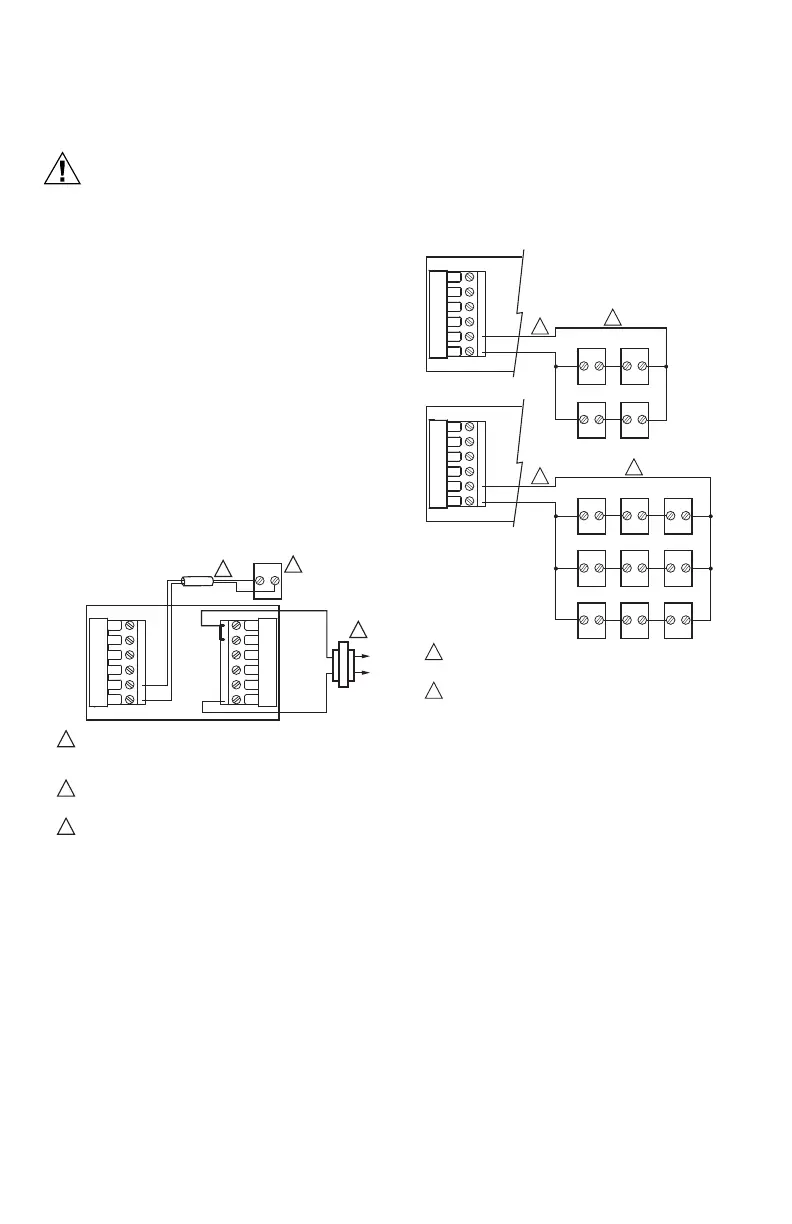

Fig. 5. Cableado para un sensor C7189U
independiente.
Fig. 6. Cableado para sensores C7189U múltiples.
2
C7089
RC
R
W
Y
G
C
Y2
W2
S2
S1
MS19972A
R
C
FUENTE DE ALIMENTACIÓN. PROPORCIONE MEDIOS DE
DESCONEXIÓN Y PROTECCIÓN CONTRA SOBRECARGAS
SEGÚN SE REQUIERA.
SI SE REQUIERE MÁS DE UN SENSOR REMOTO C7189,
CONSULTE LA FIGURA 6.
LOS ALAMBRES DEBEN TENER UN CABLE POR
SEPARADO DEL CABLE DEL TERMOSTATO.
1
1
3
2
3
MS19973
LOS SENSORES DEBEN ACOMODARSE EN ESTA
CONFIGURACIÓN PARA QUE OPEREN CORRECTAMENTE.
LOS ALAMBRES DEBEN TENER UN CABLE POR
SEPARADO DEL CABLE DEL TERMOSTATO.
1
2
Y2
W2
S2
S1
1
2
C7189
C7189
C7189 C7189
Y2
W2
S2
S1
1
2
C7189
C7189
C7189 C7189
C7189
C7189
C7189 C7189 C7189
