CT30 Serie • Manual de Uso
69-2338EFS—04 14

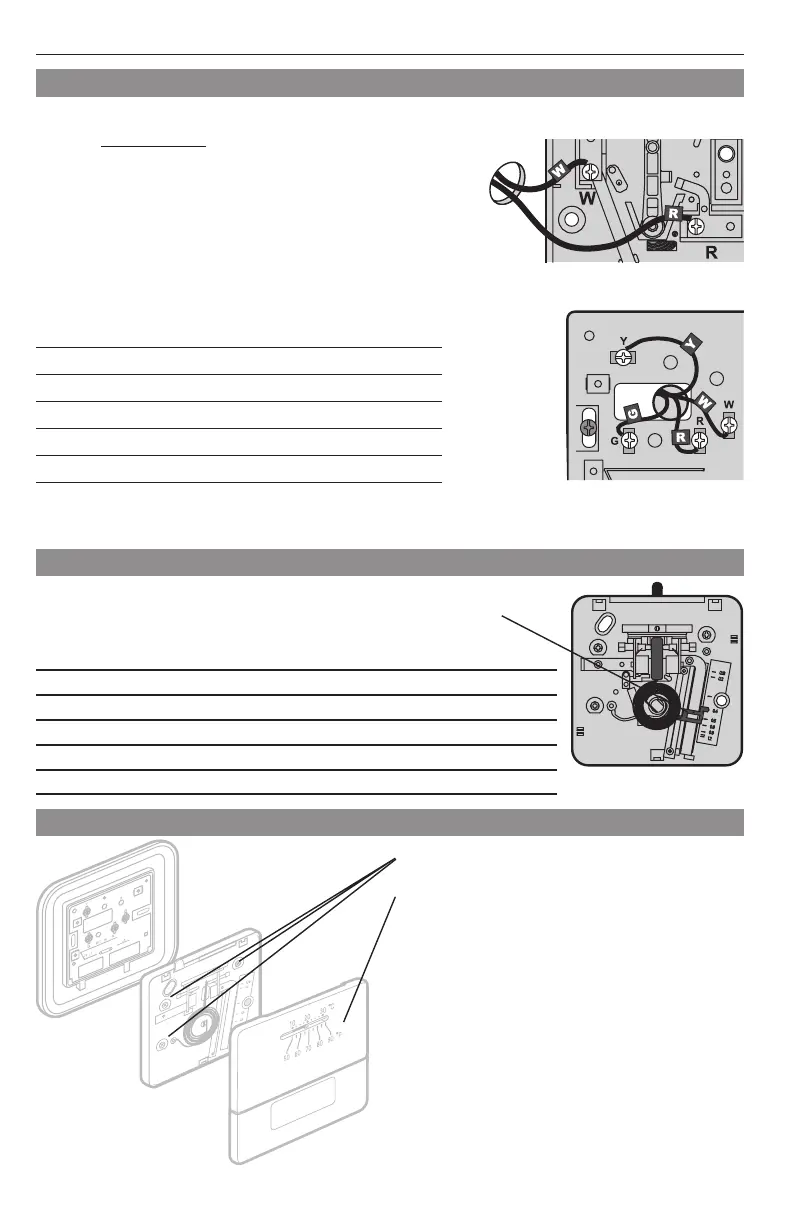

1. Haga coincidir cada cable rotulado con el terminal que
tiene la misma letra.
2. Utilice un destornillador para aflojar los terminales
atornillados, inserte los alambres pelados debajo de los
tornillos, luego ajuste los tornillos.
3. Empuje el cable sobrante dentro del orificio de la pared.
¿Los rótulos no coinciden?
Si los rótulos no coinciden con las letras de los terminales
en el termostato, consulte la tabla abajo.
Connecte los cables
Cables Conecte a:
existentes CT30/CT33 CT31
R • RH • 5 • V Terminal “R” Terminal “R”
W • W1 • H Terminal “W” Terminal “W”
Y • Y1 • M
[1] Terminal “Y"
G • F [1] Terminal “G”
Rc [1] [1]
[1] Si este cable está presente, puede haber comprado el termostato
equivocado. Llame al 18004681502 para recibir ayuda.
Coloque la palanca de ajuste en posición (CT30/CT31)
1. Monte el termostato en la base y ajuste los
tres tornillos de montaje (CT31 sólo).
2. Alinee las ranuras de la cubierta con las
lengüetas del termostato, luego empuje
con suavidad hasta que la cubierta calce
en su lugar.
3. Vuelva a conectar la corriente eléctrica en
el sistema de calefacción/refrigeración, o
en el panel de fusibles/disyuntor.
Finalice la instalación
1. Separe la cubierta del termostato y retire la lámina de plástico.
2. Con un lápiz mueva la palanca de ajuste hasta la posición
apropiada para su sistema. (Ver tabla a continuación).
Su sistema Ajuste
Estufa de gas o petróleo (menos del 90% de eficiencia) 0.4
Estufa eléctrica (cualquier tipo) 0.3
Estufa de alta eficiencia (más del 90% de eficiencia) 0.8
Sistema de agua caliente 0.8
Sistema de vapor a petróleo o de gravedad/gas 1.2
CT31
CT30/CT33
CT33 model is for 750 MV heat only
