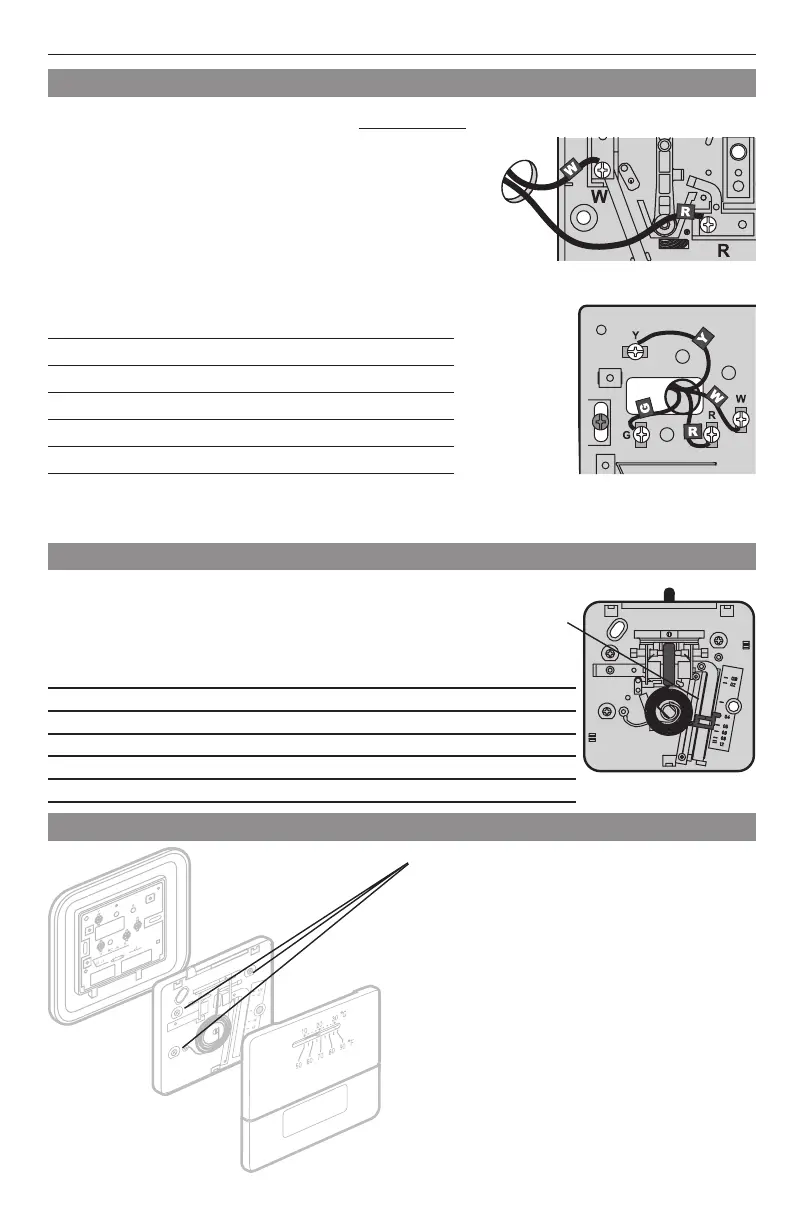

1. Faire correspondre fil et borne portant la même lettre.
2. Desserrer les bornes à vis à l’aide d’un tournevis,
insérer les fils nus sous des vis et serrer les vis.
3. Repousser le fil en trop dans l'ouverture du mur.
Les étiquettes ne correspondent pas?
Si les étiquettes ne correspondent pas aux lettres
marquées sur le thermostat, voir le tableau ci-dessous.
Raccordement des fils
Raccorder à :
Fils existants CT30/CT33 CT31
R • RH • 5 • V Borne R Borne R
W • W1 • H Borne W Borne W
Y • Y1 • M [1] Borne Y
G • F [1] Borne G
Rc [1] [1]
[1] Si ce fil est présent, il est possible que vous ayez acheté le mauvais
thermostat. Veuillez appeler au 18004681502 pour obtenir de l’assistance.
Positionnement du levier de réglage (CT30/CT31)
1. Monter le thermostat sur la base et serrer
trois vis de montage (CT31 seulement).
2. Aligner les 3 languettes du couvercle avec
les fentes du thermostat, puis pousser
doucement jusqu’à ce que le couvercle
s’emboîte en place.
3. Rétablir le courant électrique au niveau de
l’installation de chauffage/refroidissement
ou du panneau de fusible ou du
disjoncteur.
Fin de l’installation
1. Séparer le couvercle du thermostat et retirer la plaquette en
plastique.
2. À l’aide d’un crayon, amener le levier de réglage à l'emplacement
convenant à votre installation (voir le tableau ci-dessous).
Votre système Réglage
Appareil de chauffage au gaz ou au mazout (de rendement inférieur à 90 %) 0.4
Appareil de chauffage électrique (tous les types) 0.3
Appareil de chauffage à haut rendement (rendement supérieur à 90 %) 0.8
Système de chauffage à eau chaude 0.8
Système au gaz ou mazout, ou à la vapeur, ou par gravité 1.2
CT31
CT30/CT33
CT33 model is for 750 MV heat only
