Étiquetage des fils et retrait de la plaque de montage
Fixer soigneusement les étiquettes fournies à chaque fil. Ne pas laisser les fils tomber dans
l’ouverture du mur!
Repérage de la position de montage
Débrancher les fils un par un à l’aide d’un tournevis. À mesure que les fils sont débranchés,
fixer les étiquettes ci-jointes portant la lettre correspondant à l’ancienne borne. (Des
étiquettes adhésives sont fournies dans l'emballage du thermostat.)
Ne retirer l’ancienne plaque qu’après avoir étiqueté tous les fils. Veiller à ne pas laisser des
fils détachés tomber dans l’ouverture du mur.
NE PAS TENIR COMPTE DE LA COULEUR DES FILS :
Tenir compte seulement de la lettre qui identifie le type de fil.
CT31 : Si l'ancien thermostat a 5 fils
ou plus (sans compter C ou C1), le
thermostat de rechange ne convient
peu-être pas à l'application. Arrêter
l'installation et demander conseil au
1 800 4681502.
CT30/CT33 : Si l'ancien thermostat
a 3 fils ou plus (sans compter C ou
C1), le thermostat de rechange ne
convient peu-être pas à l'application.
Arrêter l'installation et demander
conseil au 1 800 4681502.
CT30/CT33 CT31

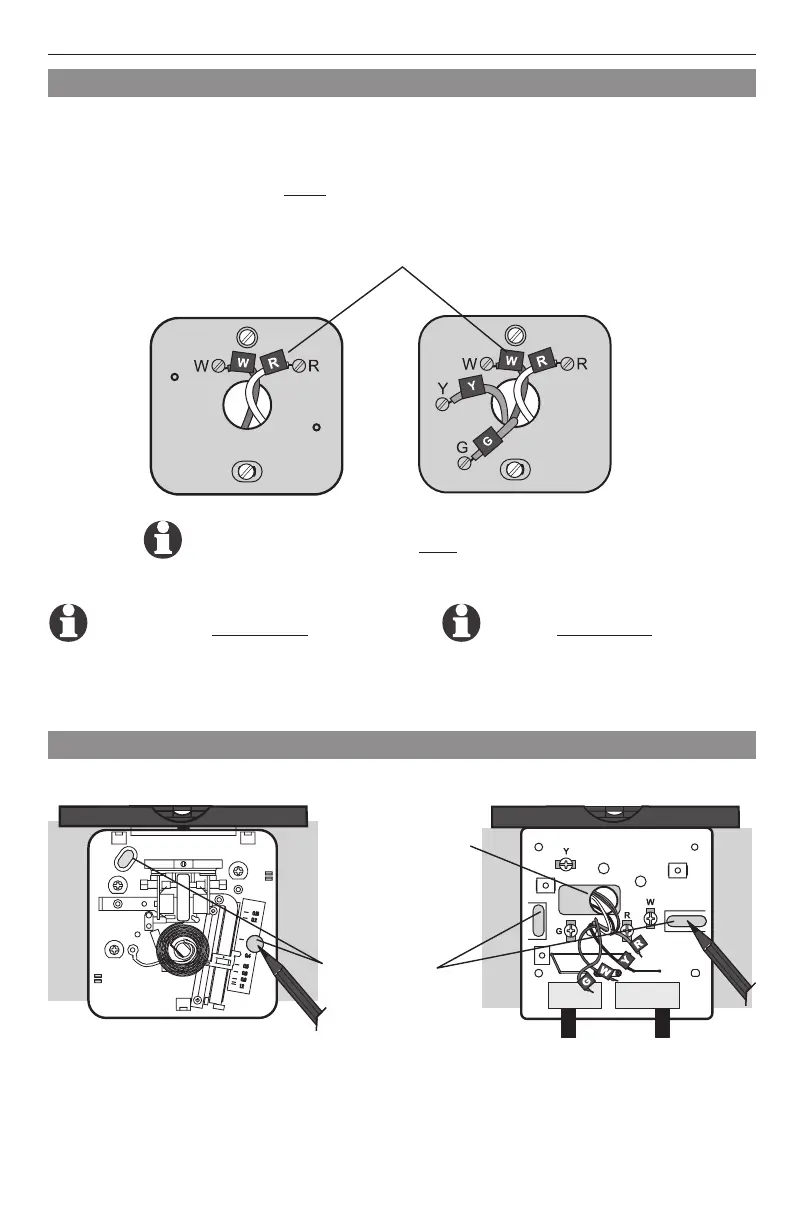

1. Tirer les fils par
la base (CT31
seulement).
2. Mettre la base
de niveau
(facultatif).
3. Marquer la
position des
deux trous de vis
