3
Identification des bornes
Systèmes classiques Thermopompes
Borne Description Borne Description
S/S
Entrée pour un capteur câblé
intérieur, extérieur ou de dalle
S/S
Entrée pour un détecteur
d’intérieur ou d’extérieur câblé
Y Phase 1 du compresseur Y Phase 1 du compresseur
Y2 Phase 2 du compresseur Y2 Phase 2 du compresseur
G Relais de ventilateur G Relais de ventilateur
C
Fil neutre 24 V c.a. du côté secondaire
du transformateur de climatisation
(s’il y a deux transformateurs)
C
Fil neutre 24 V c.a. du côté
secondaire du transformateur de
climatisation
K*
Branchez à la borne K pour un
adaptateur pour fil C
K*
Branchez à la borne K pour un
adaptateur pour fil C
U/U**
Relais de déshumidificateur,
d’humidificateur ou de ventilateur
U/U**
Relais de déshumidificateur,
d’humidificateur ou de ventilateur
A L/A
Raccordement au moniteur du
compresseur
W Phase 1 de chauffage O/B
Robinet de jumelage pour
thermopompes
W2 Phase 2 de chauffage Aux Chauffage d’appoint
E Chauffage d’urgence
R Transformateur de chauffage 24 V c.a R Transformateur de chauffage 24 V c.a
Rc
Transformateur de climatisation
24 V c.a
Rc
Transformateur de climatisation
24 V c.a
* Le module Adaptateur pour fil C THP9045A peut être utilisé avec des systèmes de chauffage et
climatisation lorsqu’il n’y a que quatre fils au thermostat et que vous en avez besoin d’un cinquième
comme fil neutre. Utilisez la borne K pour remplacer les bornes Y et G pour les systèmes classiques
ou à thermopompe afin de contrôler le ventilateur et le compresseur avec un seul fil – le fil inutilisé
devient alors le fil neutre. Consultez les instructions du THP9045 pour en savoir plus.
** Consultez la note sur le câblage des bornes U à la page suivante.

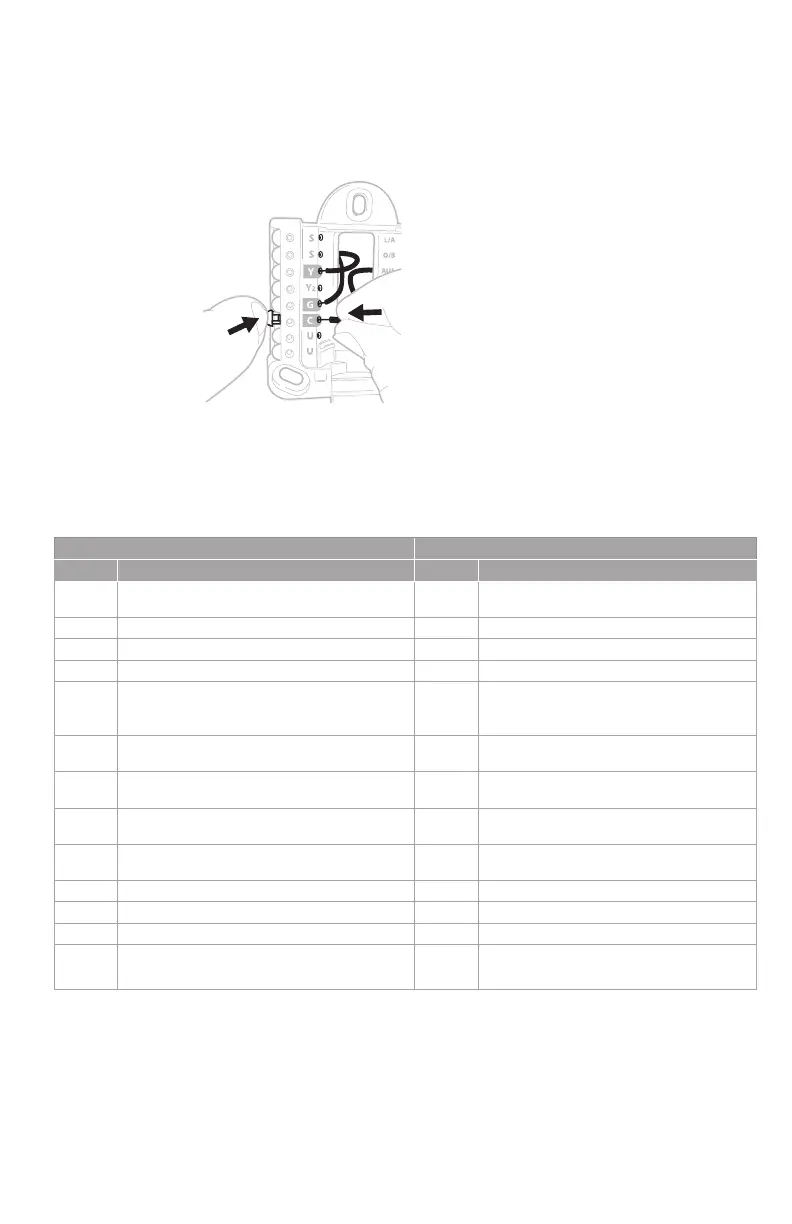

Câblage de l’UWP
Appuyez sur les languettes pour insérer les fils dans le trou de chaque borne
correspondante de l’UWP (un fil par borne) jusqu’à ce qu’ils soient bien entrés.
Tirez légèrement sur les fils pour vérifier leur solidité. Si vous devez débrancher
les fils, appuyez sur la languette de la borne correspondante sur le côté de l’UWP.
Ce câblage est montré à titre
d’exemple. Le vôtre pourrait être
différent.
Remarque : les modèles T10+
peuvent être reliés sans fil à un
module d’interface d’équipement
THM04R3000. Si vous utilisez un
module d’interface d’équipement
THM04R3000, ne raccordez que
R et C à T10+ pour alimenter le
thermostat. Effectuez ensuite le
branchement selon les schémas
de câblage proposés dans la
documentation relative au module
d’interface d’équipement.
