Réglage des languettes à glissière

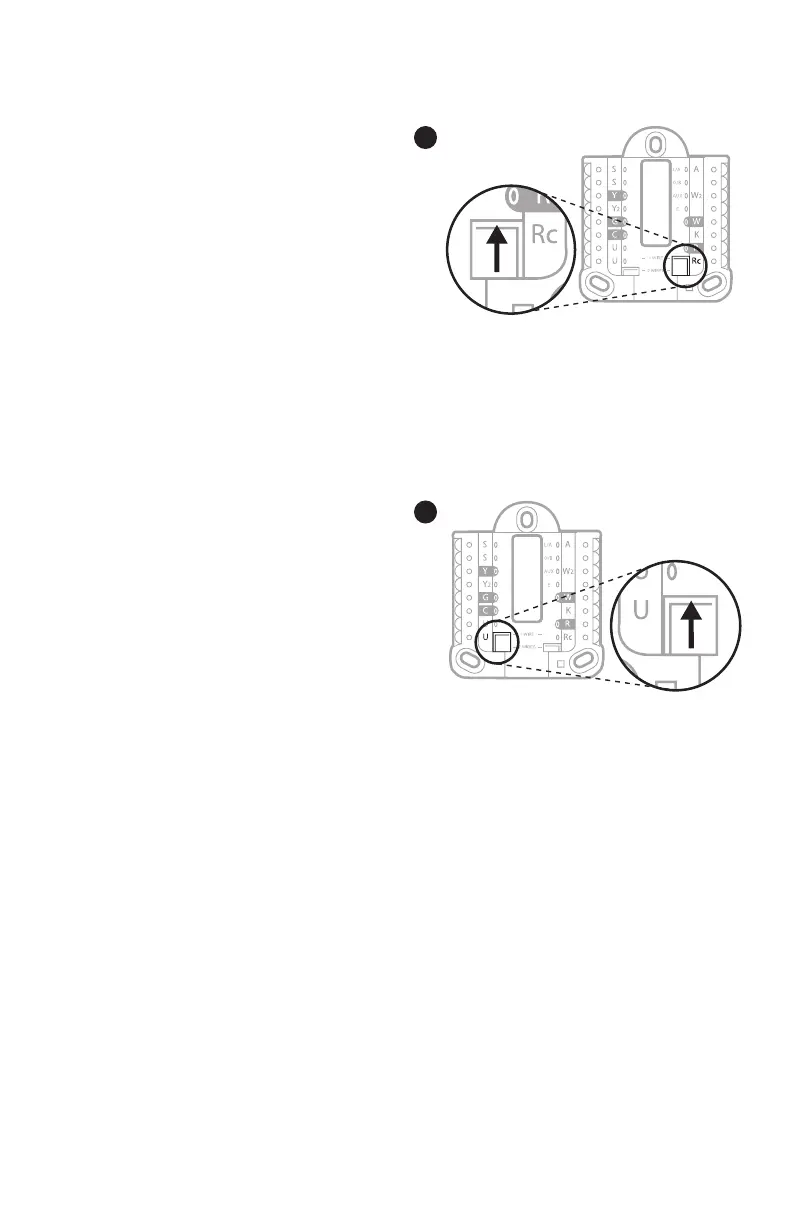

Réglez la languette à glissière R;
voir la figure 9.
• Utilisez le cavalier intégré (languette
à glissière R) pour faire la différence
entre les systèmes à un ou deux
transformateurs.
• S’il n’y a qu’un fil R et qu’il est raccordé
aux bornes R, Rc ou RH sur l’ancien
thermostat, placez la glissière en
position relevée (1 fil).
• S’il y a un fil raccordé à la borne R et un
autre fil raccordé à la borne Rc, placez
la glissière en position baissée (deux
fils).
Réglez la languette à glissière U;
voir la figure 10.
• Utilisez le cavalier intégré (languette à
glissière U) pour l’appareil de QAI.
• Lorsque la languette à glissière U
est en position abaissée (2 fils), les
contacts U sont de type sec.
• Si votre appareil de QAI est alimenté
par le transformateur de climatisation,
déplacez la languette à glissière U
en position relevée (1 fil). Lorsque
terminé, la borne U inférieure est
raccordée à l’interne à la borne Rc.
Pour cette application, vous devez
raccorder un fil de votre appareil de
QAI à la borne U supérieure et l’autre
au côté neutre du transformateur de
climatisation. Le réglage à un fil est
le plus courant avec l’utilisation d’un
registre d’air frais pour la ventilation ou
d’un ventilateur à basse vitesse pour la
déshumidification.
• Voir les exemples de câblage à la page
suivante.
