Installation du couvercle décoratif en option
REMARQUE : Si la plaque de recouvrement
en option n’est pas requise, consultez la
section « Installation du système de montage
UWP » à la page suivante.
Utilisez la plaque de recouvrement en
option lorsque vous devez couvrir les cou-
pures de peinture de l’ancien thermostat.
Il existe différentes plaques de recouvrement
selon la date de fabrication du thermostat.

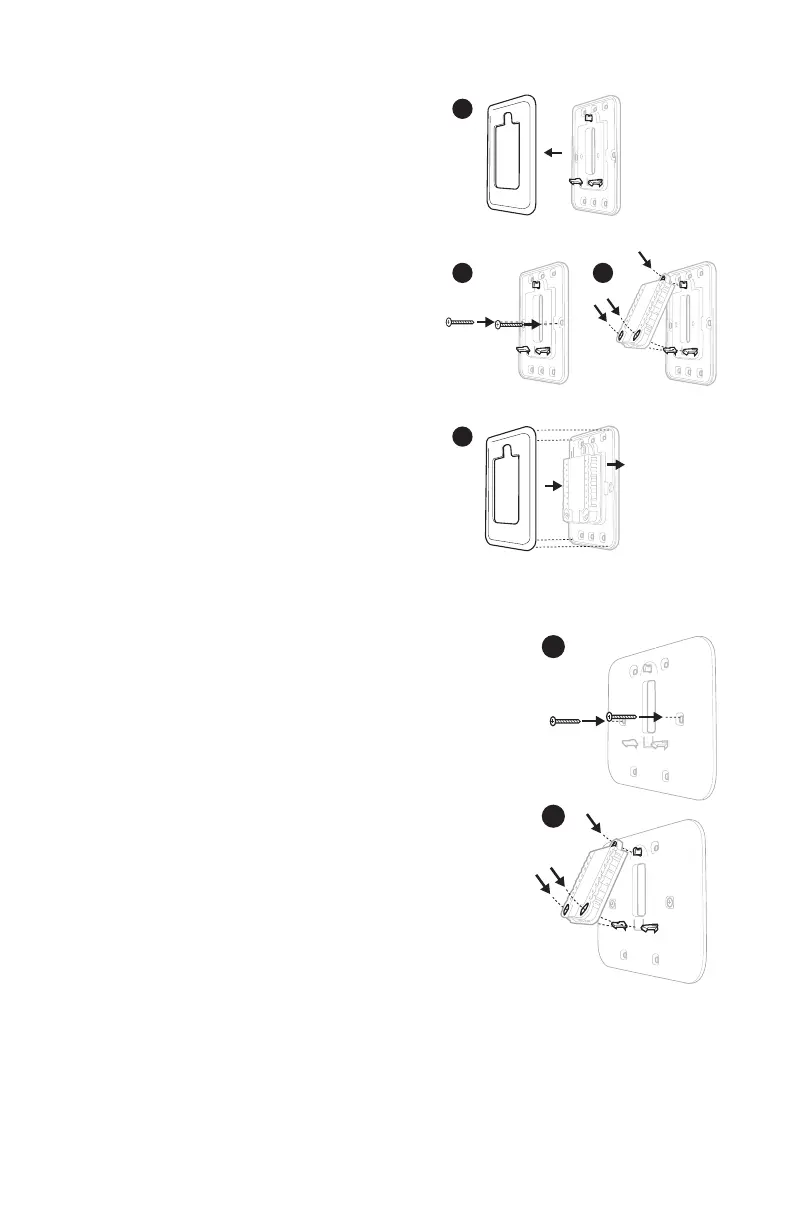

Plaque de recouvrement carrée :
1. Séparez la plaque de recouvrement de la
plaque de fixation.
2. Fixez la plaque de fixation au mur en
utilisant n’importe lesquels des 8 trous
de vis. Insérez et vissez les vis de fixation
fournies avec la trousse de plaque de
recouvrement. Ne serrez pas trop. Voir
la figure 2. Confirmez que la plaque de
recouvrement est de niveau.
3. Attachez la plaque UWP en la suspendant
depuis le crochet supérieur de la plaque
de fixation, puis encliquetez le bas de la
plaque UWP. Voir la figure 3.
4. Encliquetez la plaque de recouvrement
sur la plaque de fixation. Voir la figure 4.
Utilisez les vis
et les ancrages
muraux fournis.
4
3
2
1
Utiliser les 3 vis fournies (Nº
8 – 1 ½ po pour les ancrages
rouges; Nº 6 – 1 ½ pour les
ancrages jaunes)
Plaque de recouvrement rectangulaire :
1. Posez la plaque de recouvrement au mur à l’aide
des 6 trous de vis. Insérez et serrez les vis fournies
avec le couvercle de recouvrement. Ne serrez pas
excessivement. Voir la figure 1. Assurez-vous que la
plaque de recouvrement est de niveau. Fixez l’UWP
en l’accrochant au crochet supérieur de la plaque de
recouvrement, puis en l’enclenchant en place par le
bas. Voir la figure 2.
2. Fixation au mur sans utiliser les ancrages existants:
a. Positionnez la plaque de recouvrement sur le mur.
Placez-le de niveau, puis marquez l’emplacement
des trous. Voir la figure 1.
b. Percez les trous aux emplacements marqués,
puis à l’aide d’un marteau, posez doucement les
ancrages de mur fournis.
• Si votre boîte contient des ancrages rouges,
percez des trous de 5,6 mm (7/32 po).
• Si votre boîte contient des ancrages jaunes,
percez des trous de 4,8 mm (3/16 po).
• Utilisez les deux vis (nº 8 1 1/2 po [38 mm] pour
les ancrages rouges et nº 6 1 1/2 po [38 mm]
pour les ancrages jaunes).
