Instalación de la placa de cubierta decorativa opcional
NOTA: Si no es necesaria la placa de cubierta
opcional, consulte la “Instalación de sistema de
montaje UWP” en la página siguiente.
Utilice la placa de cubierta opcional cuando
necesite cubrir los huecos de pintura del viejo
termostato.
Existen diferentes placas de cubierta según la
fecha de fabricación del termostato.

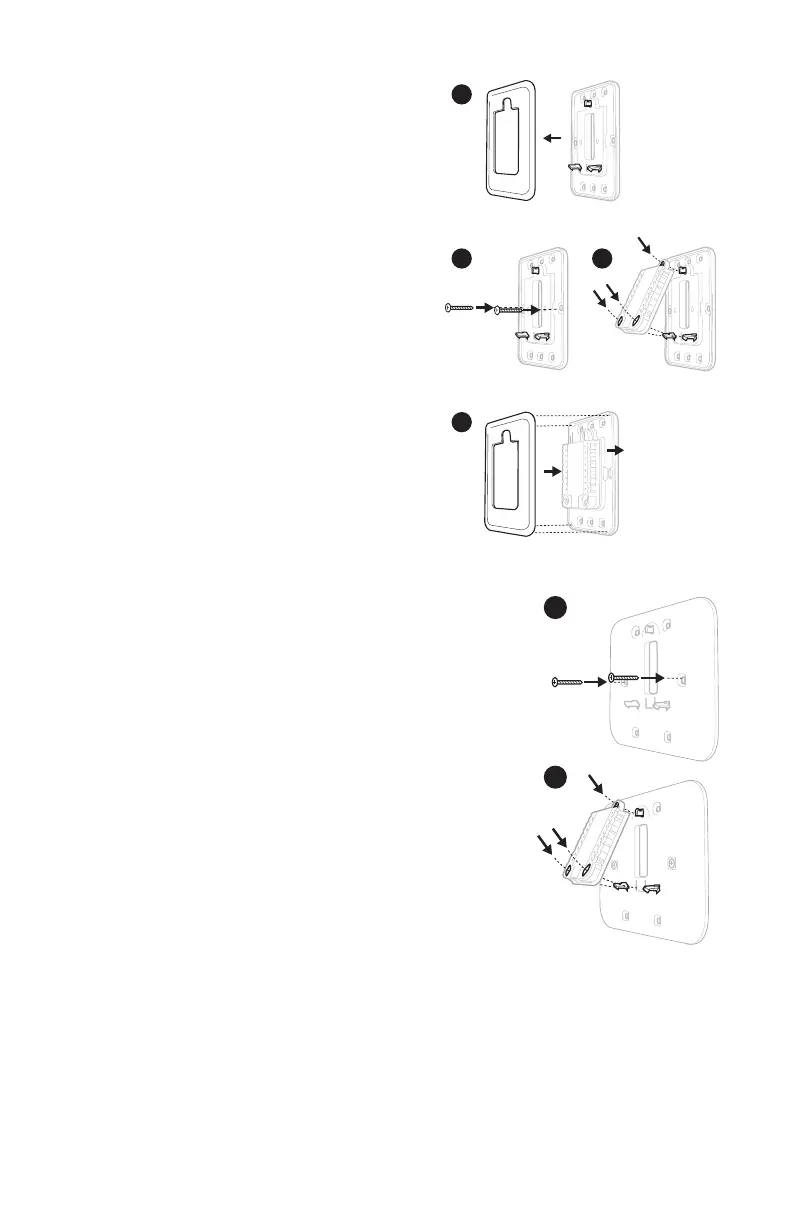

Instalación de la placa de cubierta cuadrada:
1. Separe la placa de cubierta de la placa de
montaje.
2. Sujete la placa de montaje a la pared por
medio de cualquiera de los 8 orificios para
los tornillos. Inserte y ajuste los tornillos de
montaje incluidos en el kit de la placa de
cubierta. No ajuste demasiado. Consulte
la Figura 2. Asegúrese de que la placa de
montaje esté nivelada.
3. Cuelgue la UWP en el gancho superior de
la placa de montaje y luego encaje la parte
inferior en su lugar. Consulte la Figura 3.
4. Encaje la placa de cubierta sobre la placa
de montaje. Consulte la Figura 4.
Utilice los
tornillos
y tarugos
de pared
incluidos.
4
3
2
1
Use los 3 tornillos
que se proporcionan
(N.º 8 de 11/2 para
los taquetes rojos
y N.º 6 de 11/2
para los taquetes
amarillos)
Instalación de la placa de cubierta rectangular:
1. Monte la placa de cubierta en la pared con uno de los
6 orificios para tornillos. Inserte y ajuste los tornillos
de montaje suministrados con la placa de cubierta.
No ajuste demasiado. Consulte la figura 1. Asegúrese
de que la placa de cubierta esté nivelada. Fije el UWP
colgándolo en el gancho superior de la placa de
cubierta y luego enganche la parte inferior del UWP.
Consulte la figura 2.
2. Si se monta en una pared sin anclajes:
a. Coloque la placa de cubierta en la pared. Nivele y
marque las posiciones de los orificios. Consulte la
figura 1.
b. Perfore los orificios en los lugares marcados y luego
inserte cuidadosamente los anclajes suministrados
en la pared con un martillo.
Si su caja contiene anclajes rojos, perfore orificios
de 7/32 pulgadas (5,6 mm).
Si su caja contiene anclajes amarillos, perfore
orificios de 3/16 pulgadas (4,8 mm).
Utilice 2 tornillos suministrados (#8
11/2 pulgadas (38 mm) para anclajes rojos y #6
11/2 pulgadas (38 mm) para anclajes amarillos).
2
1
