English: Page 1 • Français : Page 6 • Español: Página 11
13 69-2251EFS—03

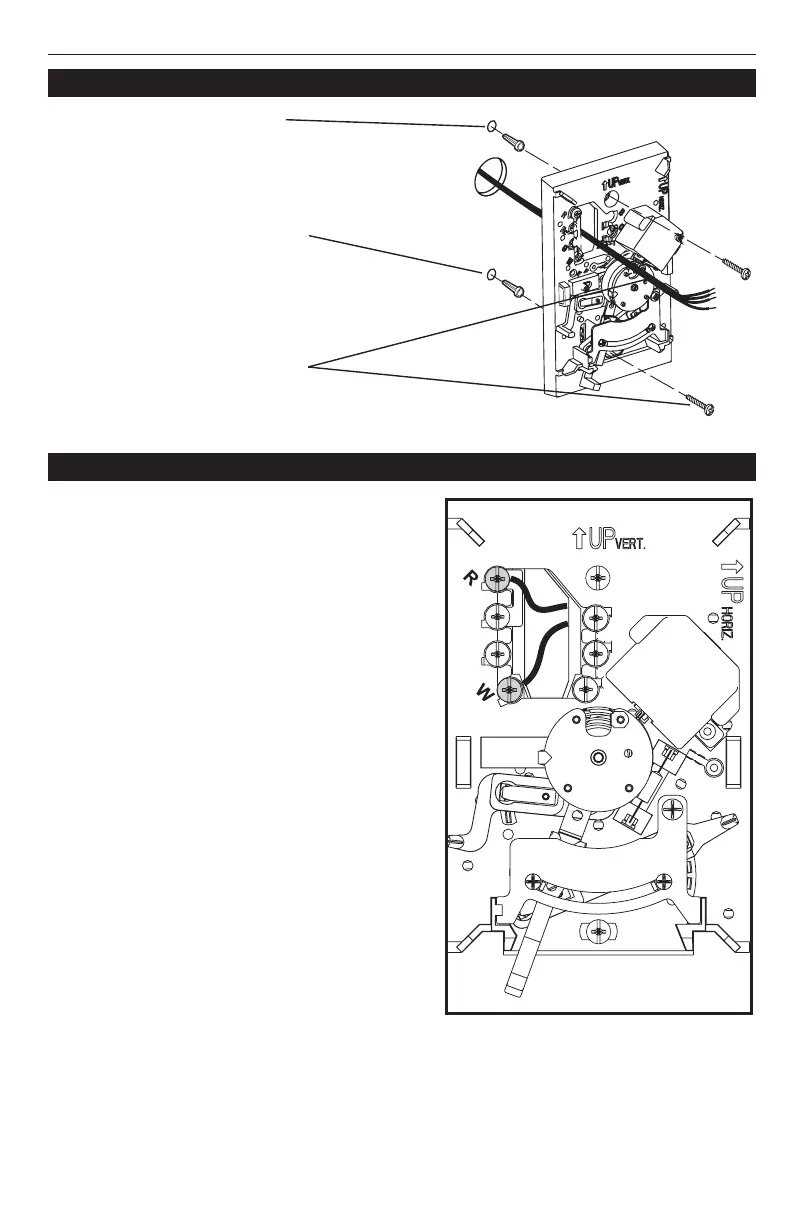

1. Tire de los cables a través de
su orificio. Posicione en la
pared la placa de montaje,
nivélelo y marque las
posiciones de los orificios.
2.
T
aladre orificios en las
posiciones marcadas (3/16"
para mampostería en seco,
7/32" para yeso) y inserte los
soportes de pared
suministrados.
3.
Tire de los cables a través de
l
a base e inserte los tornillos.
Nivélela si lo desea y luego
ajuste los tornillos.
Instalación de placa de montaje
1. Afloje los terminales atornillados, inserte
los alambres pelados debajo de los
tornillos y vuelva a ajustar los tornillos.
2. Empuje el exceso de cable de vuelta en la
abertura de la pared.
3. Tapone la abertura de la pared con
aislamiento no inflamable para evitar
que las corrientes de aire afecten el
funcionamiento del termostato.
Designaciones de terminales
R Alimentación R. Conecte a 24 V en caliente
en el lado secundario del transformador
de calefacción/refrigeración o R en el
calentador/caldera para sistemas de 750 mV.
W
1
Relé de calefacción.
Y
2
Relé de enfriamiento, o
válvula de agua caliente normalmente
abiertos.
G Relé del ventilador (seleccione los modelos
solamente)
1
T822K and T827K
2
T822L
Especificaciones de cable
Use cable de termostato calibre 18. No se
requiere cable blindado.
Cableado
