Série T822/T827 • Mode d’emploi
69-2251EFS—03 8

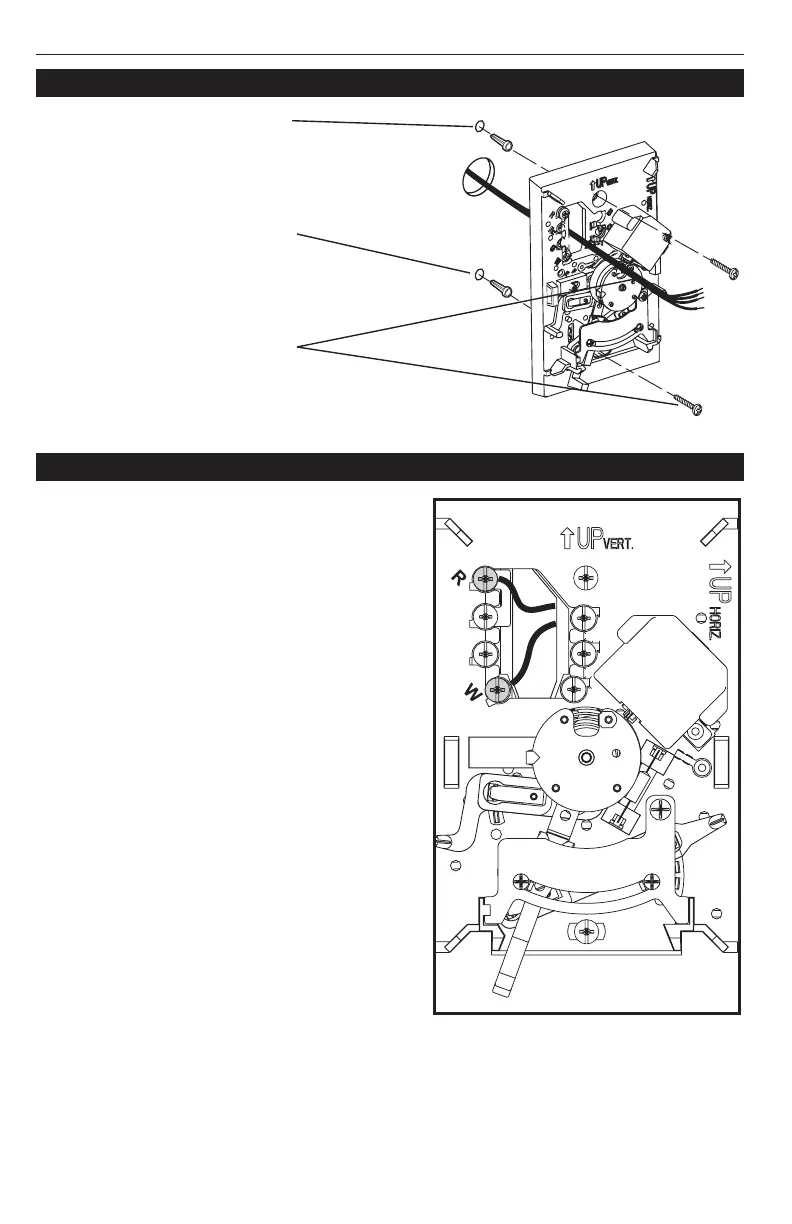

1. Tirez les fils par l’ouverture de
la plaque. Placez la plaque sur
le mur, mettez-la à niveau et
marquez la position des trous.
2.
P
ercez des trous (3/16" pour
la cloison sèche, 7/32" pour
le plâtre), puis enfoncez les
chevilles.
3.
Tirer les fils par l
a base du ther-
mostat et insérer les vis. Vérifier
si le thermostat est de niveau
(facultatif) et serrer les vis.
Montage de la plaque
1. Desserrez les bornes à vis, insérez les fils
nus sous des vis, puis resserrez les vis.
2. Rentrez les fils qui dépassent dans
l'ouverture du mur.
3. Bouchez l’ouverture du mur avec de
l’isolant ininflammable pour empêcher
les courants d’air de perturber le
fonctionnement du thermostat.
Désignation des bornes
R Alimentation R. Raccorder au côté
secondaire du transformateur de
24 V de l’installation de chauffage/de
refroidissement ou R sur chaudière/
chauffe-eau pour les systèmes de 750 mV.
W
1
Relais de chauffage.
Y
2
Relais du refroidissement, ou
vanne à eau chaude normalement
ouverte.
G Relais du ventilateur (choisissez les
modèles seulement)
1
T822K and T827K
2
T822L
Caractéristiques du fil
Utilisez du fil à thermostat de calibre 18. Il
n’est pas nécessaire d’utiliser du fil blindé.
Câblage
