CLCM1T,2T,4T,5T,6T
Combinés d’ambiance
Copyright © 2016 Honeywell ● Tous droits réservés MU1Z-0901GE51 R0416B
AVANT L’INSTALLATION
Le câblage doit être conforme aux normes et arrêtés locaux
et aux schémas de câblage de l’installation.
Selon l’application, on pourra utiliser du fil de 1,5 à 0.34 mm
2
.
La longueur maximale du conducteur entre appareil et un
module d’ambiance est de 30,5 m. Pour des longueurs
supérieures à 30,5m, il est recommandé d’utiliser des paires
torsadées.
ATTENTION
Parasites électromagnétiques.
Risque de fonctionnement aléatoire du système.
Les conducteurs doivent se trouver au moins à
300 mm de fortes charges inductives, tels que les
moteurs, démarreurs directs, ballasts de lampe à
décharge et tableaux de distribution. Lors des
opérations d’installation, s’efforcer d’éviter ces zones.
Il faut séparer les fils du module d’ambiance des
conducteurs d’alimentation en courant alternatif 50 V
ou plus.
DEMONTAGE DU COUVERCLE
Les combinés CLCM1T,2T,4T,5T,6T sont livrés avec une
embase à monter séparément pour faciliter l’installation; pour
le démonter de l’embase, voir Fig. 1.

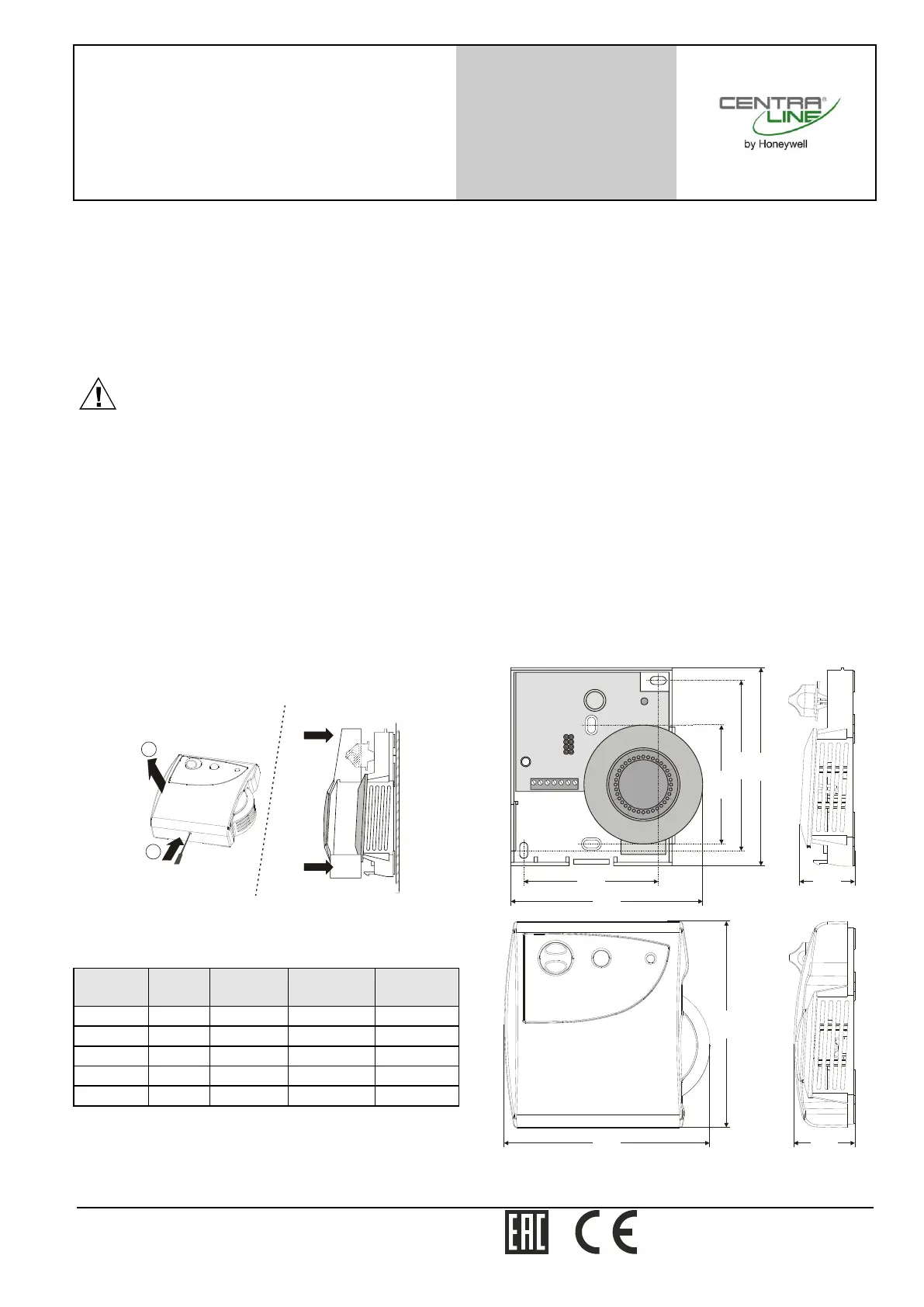

Fig. 1. Démontage / remontage du couvercle
Tableau 1. Caractéristique des modules
INSTALLATION
Les combinés CLCM2T,4T,5T,6T sont livrés avec deux
molettes de réglage du point de consigne. Par défaut, c’est la
molette graduée en degrés Celsius relatifs qui est en place.
On pourra la retirer et remplacer facilement par la molette
graduée en degrés Celsius absolus. Montez les combinés
d’ambiance sur un mur intérieur à environ 1.3 m du sol (ou à
l’emplacement spécifié) de façon qu’ils soient exposés à la
température moyenne de la zone.
NOTE: Laissez un dégagement d’environ 10 cm des deux
côtés du module pour permettre la libre circulation
de l’air au niveau de la sonde ainsi que l’accès à la
molette de réglage du point de consigne.
Ne pas monter les combinés d’ambiance sur un mur
extérieur, sur un mur renfermant des canalisations
d’eau ou à proximité de gaines de ventilation. Evitez
les emplacements exposés à de l’air refoulé par des
registres ou au rayonnement de lampes, d’appareils
électriques ou du soleil.
Les combinés d’ambiance peuvent être montés sur une boîte
d’encastrement de 60 mm de diamètre à l’aide de vis 3,5 mm
ou sur un mur (voir Fig. 2). Pour la fixation directe sur un
mur, utiliser le type de vis approprié à la matière du mur. Voir
Fig. 2 pour le perçage des trous de fixation et les dimensions
de montage (la figure représente les CLCM5T,6T mais les
dimensions sont identiques pour tous les modules).
68
60
104
86
100
97
104 33
28
1 2
3 4
5
6
7
Fig. 2. Trous de perçage et dimensions (mm)
