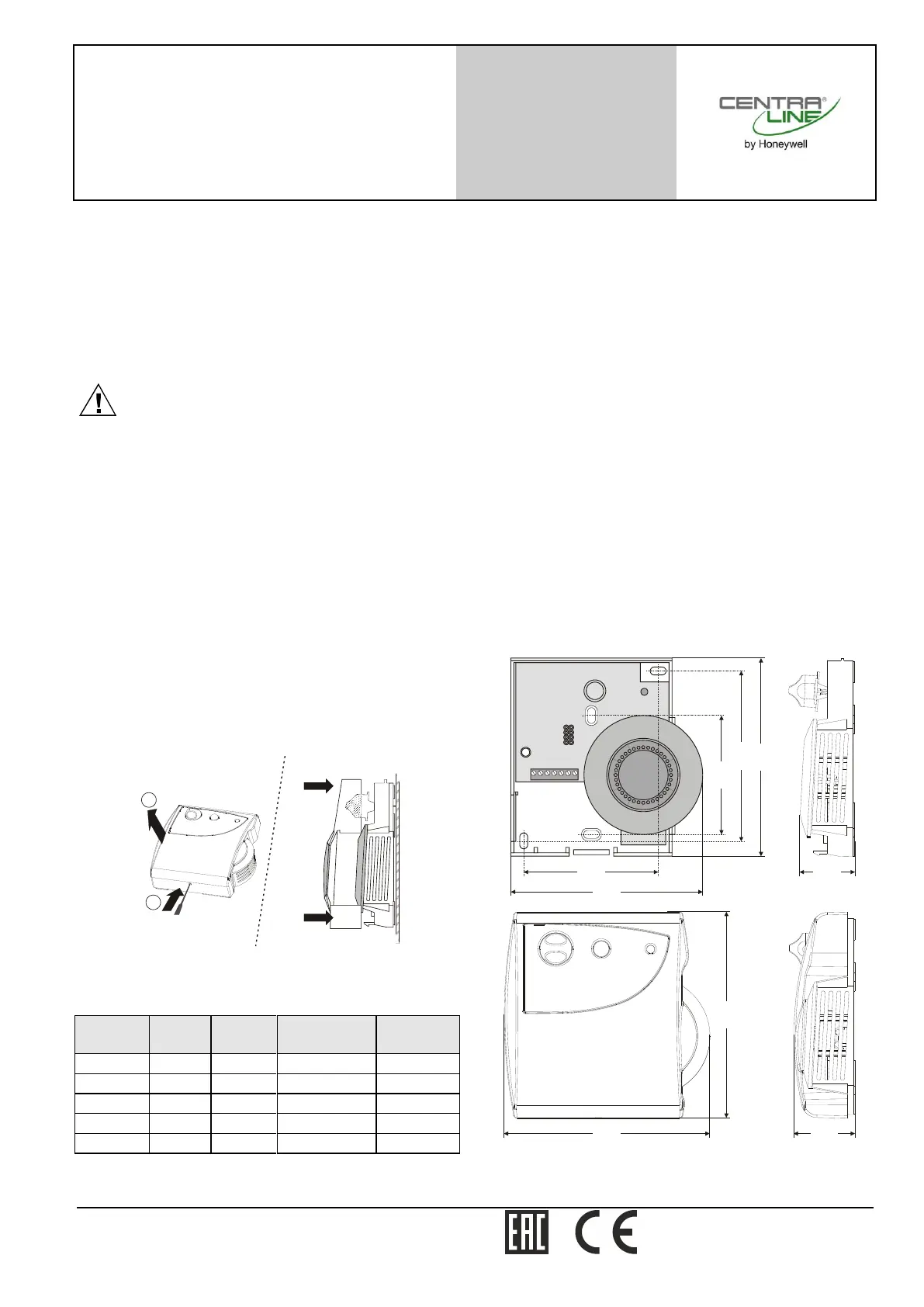

CLCM1T,2T,4T,5T,6T
Raumbediengeräte
Copyright © 2016 Honeywell GmbH ● Alle Rechte vorbehalten MU1Z-0901GE51 R0416B
VOR DER INSTALLATION
Die Verdrahtung muss nach den gültigen Vorschriften und
den Projekt-Ausführungsunterlagen durchgeführt werden.
Es können Aderquerschnitte von 1,5 bis 0,34 mm
2
verwendet
werden. Der maximale Abstand zwischen Raumbediengerät
und Regler beträgt 300 m. Bei Kabellängen über 30 m wird
verdrillte Leitung empfohlen.
ACHTUNG
Elektromagnetische Störspannungen.
Gefahr von Funktionsstörungen.
Bei der Verkabelung muß ein Mindestabstand von
300 mm zu großen induktiven Lasten wie Motoren,
Leistungsschützen, Drosseln und großen Elektro-
verteilungen eingehalten werden. Bei der Installation
sind Bereiche mit hohen magnetischen Feldstärken
zu vermeiden.
Die Verkabelung des Raumbediengeräts nicht
parallel zu spannungsführenden Leitungen mit mehr
als 50 Vac ausführen.
GEHÄUSE ÖFFNEN
Die Raumbediengeräte CLCM1T,2T,4T,5T,6T besitzen eine
Grundplatte, die zur einfachen Installation separat montiert
wird. Entfernen Sie das Oberteil wie in Abb. 1 dargestellt.
Abb. 1. Gehäuse öffnen / montieren
Tabelle 1. Funktionsübersicht
INSTALLATION
Die Lieferung der CLCM2T,4T,5T,6T beinhaltet zwei Soll-
wertscheiben. Standardmäßig ist die Scheibe mit dem Auf-
druck -5..+5 für relative Sollwertverstellung montiert. Diese
kann jedoch einfach mit dem Typ für °C absolut (12..30°C)
ersetzt werden. Die Raumbediengeräte sollten an innen-
liegenden Wänden in etwa 1,4 m Höhe vom Fußboden (oder
gemäß Installationsplan) montiert werden, um die Erfassung
der repräsentativen Raumtemperatur zu ermöglichen.
HINWEIS: Um freien Luftstrom und den Zugang zum Soll-
wertsteller zu erlauben, sollte das Raumbedien-
gerät auf beiden Seiten einen Freiraum von
mindestens 10 cm haben. Es sollte nicht an
Außenwänden, an Wänden mit Wasserleitungen
oder in der Nähe von Lüftungskanälen montiert
werden. Montageorte mit Beeinflussung von
Zuluftströmen oder thermischen Einflüssen von
Beleuchtung, elektrischen Geräten oder der
Sonnenstrahlung sind zu vermeiden.
Die Raumbediengeräte können mit geeigneten Schrauben
auf eine 60 mm Unterputzdose oder direkt auf der Wand
montiert werden. Siehe Abb. 2 für Befestigungslöcher und
Abmessungen (gezeigt ist das CLCM5T,6T, jedoch sind die
Abmessungen für alle Modelle gleich).
68
60
104
86
100
97
104 31
28
1 2
3 4
5
6
7
Abb. 2. Befestigungslöcher und Abmessungen (mm)
