Câblage CT51/CT55
[1]SidesfilsserontraccordésauxbornesR et
Rc,enleverlecavalierenmétal.
[2]NepasraccorderàlafoislesbornesO et
B à une pompe à chaleur. Raccorder le fil O
seulement. Enrouler le bout du fil B de ruban
isolant.
[3]NepasutiliserlesfilsC, X ou B. Enrouler les
bouts de fil de ruban isolant.
Câblage CT50/CT53/CT54
• Système de chauffage à 2 fils : Raccorder
un fil à la borne R, un fil à la borne W.
1. Fairecorrespondrefiletborne
portant la même lettre.
2. Desserrerlesbornesàvisàl’aide
d’untournevis,insérerlesfilsnus
sous des vis et serrer les vis.
3. Repousserlefilentropdans
l'ouverture du mur.
Les étiquettes ne
correspondent pas?
Silesétiquettesnecorrespondentpas
auxlettresmarquéessurlethermostat,
voir le tableau ci-dessous.
Fils existants Raccorder à :
R• RH•4• V Borne R [1]
Rc Borne Rc [1]
O Borne O [2]
B Borne B [2]
G•F Borne G
W•W1•H Borne W
Y •Y1•M Borne Y
C•X •B Ne pas utiliser [3]
M23791

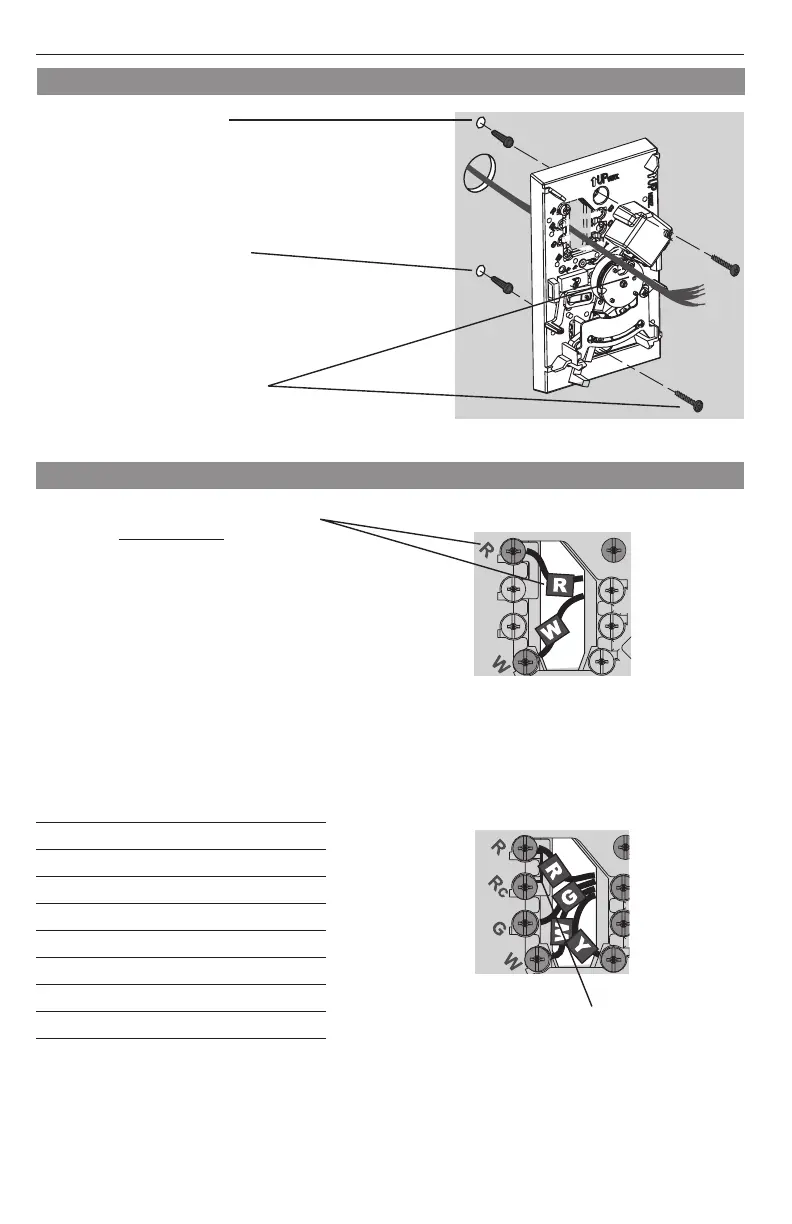

1. Percerdestrousaux
emplacementsrepérés
aucrayon(3/16popourles
cloisonssèches,7/32po
pourleplâtre).
2. Entrer les chevilles dans
les trous avec un marteau
jusqu’à ce qu’elles soient
de niveau avec le mur.
3. Tirerleslsparlabasedu
thermostatetinsérerles
vis.Vérierleniveauau
besoin et serrer les vis.
Installation du thermostat
M23793
M23792
CT51/CT55
CT50/CT53/CT54
Raccordement des fils
