Cableado (continuación)
Sistema de humidificación DR90/DR120A3000 33-00298EFS—01 41

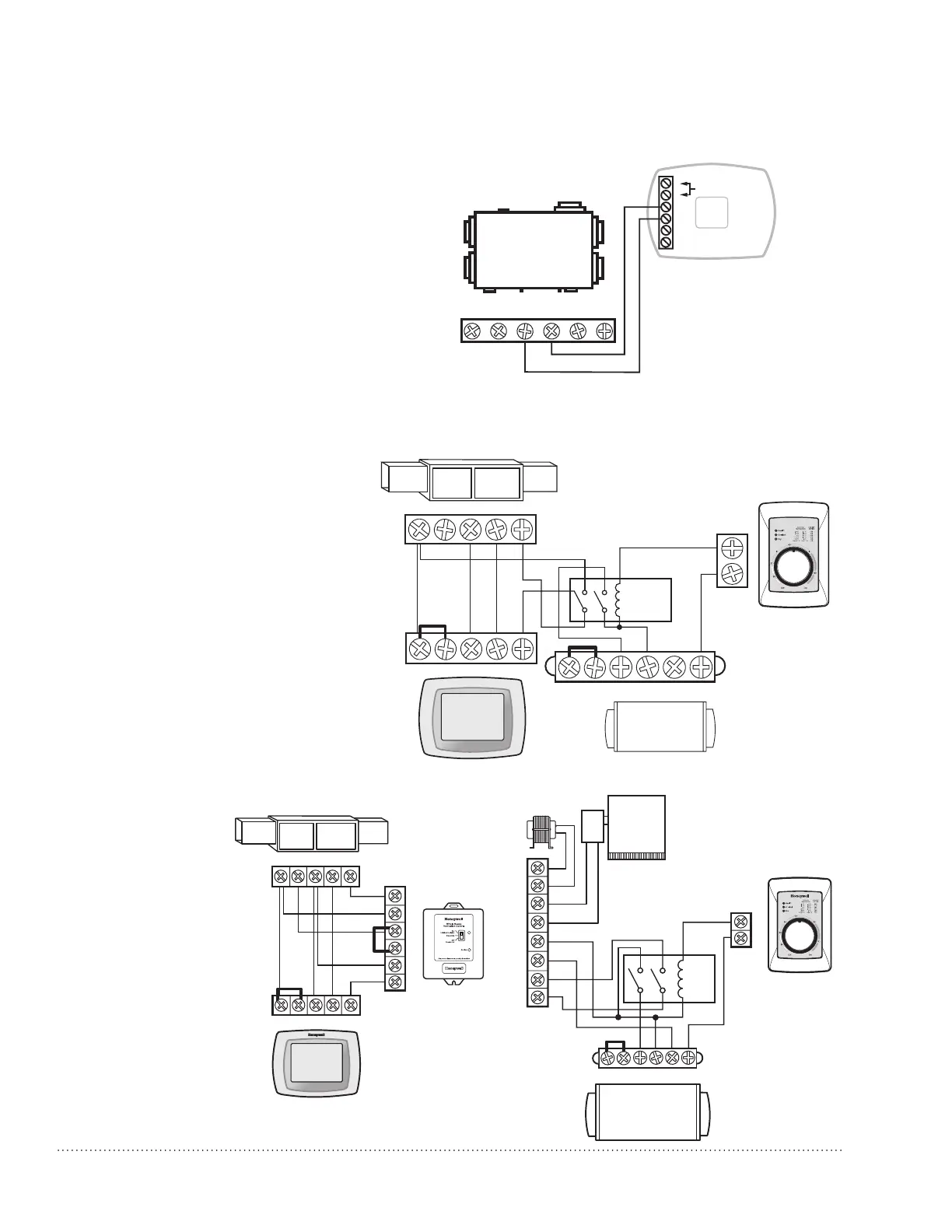

Siga este diagrama si utiliza
un deshumidistato manual
externo.
HVAC (equipo de calefacción, ventilación y aire acondicionado)
DESHUMIDISTATO
MECÁNICO
TERMOSTATO
GYWRRc
GYWR C
MS29840A
CONTACTOS
EN SECO
DPDT RELAY,
2.6A
DHUM
+
+
R
FAN
C
FLOAT FLOAT
DESHUMIDIFICADOR
Siga este
diagrama para el
funcionamiento
entubado con
un control de
humedad y
ventilación
externo.
DESHUMIDIFICADOR
HVAC (EQUIPO DE CALEFACCIÓN,
V
ENTILACIÓN Y AIRE ACONDICIONADO)
DESHUMIDISTATO
MECÁNICO
TERMOSTATO
GY
W
R
Rc
GYWR C
MS29841A
CONTACTS
EN SECO
DPDT
RELAY,
2.6A
EARD6TZ
AT120
R
C
DAMPER
AUX
REMOTE
W8150A
G
R
C
C
W
G
DHUM
+
+
R
FAN
C
FLOAT
Siga este diagrama si utiliza
el controlador digital de
humedad HumidiPro.
MS34595
C
R
U
U
S
S
24 V CA
(CONSTANTE)
RFloat DHUM FanC
