4. Pour les applications avec compresseur : Laisser le cavalier en
place entre les bornes J et R.
Pour les applications avec chaudière
: Retirer le cavalier entre
les bornes J et R.

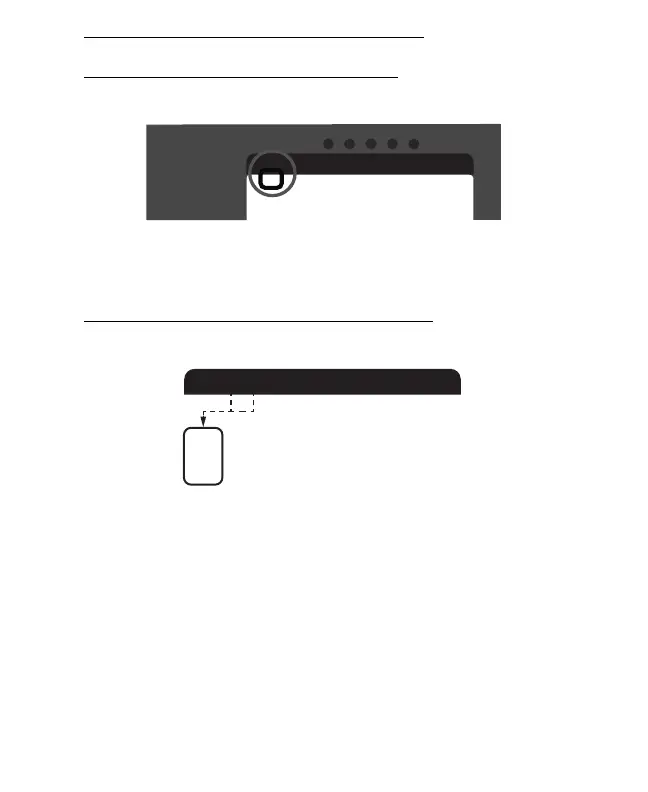

Fig. 5. Désignations des bornes montrant
le cavalier entre les bornes J et R.
5. Pour les compresseurs et les chaudières :
Brancher une source
d'alimentation de 24 V c.a. sur les bornes R et C du module ERM.
Fig. 6.
6. Connecter les bornes du module ERM aux bornes appropriées
du tableau de contrôle du compresseur/de la chaudière.
MCR35657
C
Y
D
L
S1
S1
FOR COMPRESSOR:
Jumper J and R
FOR BOILER:
Remove Jumper
J
R
O/B
T
Y2
T
MF35658
C
Y
D
L
S1
S1
24 V PROVENANT DU SYSTÈME DE
TRAITEMENT DE L'AIR (APPLICATION
AVEC COMPRESSEUR) OU D'UN
TRANSFORMATEUR EXTERNE
J
R
O/B
T
Y2
T
24
V c.a.
