INSTALLATION
IMPORTANT
• Le module ERM n'est pas compatible avec les tableaux de zone
RedLink.
• Pour s'assurer que le module ERM recevra un signal sans fil à
l'emplacement souhaité pour l'installation, suivre les étapes 1 à 5 de la
section Câblage.
• Si l'emplacement comporte un bardage métallique, le signal de l'ERM
peut en être affecté. En cas d'absence de communication ou d'inten-
sité insuffisante du signal, considérer un autre emplacement.
• Les thermostats Prestige (avec EIM) ou VisionPRO (avec ou sans EIM)
ne permettront que l'une des configurations suivantes :
1) Enregistrement avec un ERM configuré pour une seule chaudière;
2) Enregistrement avec un ERM configuré pour un seul com-
presseur;
3) Enregistrement avec un ERM configuré pour une seule chaudière
et enregistrement avec un ERM configuré pour un seul compresseur.
Câblage
1. S'assurer que l'alimentation vers le compresseur/la chaudière
est coupée.
2. Retirer le couvercle avant en desserrant la vis du couvercle et en
le relevant du bas de l'ERM.
3. Retirer 3 à 4 pouces de la gaine extérieure du câble, puis retirer
3/8 à 1/2 pouce d'isolation de chaque fil.

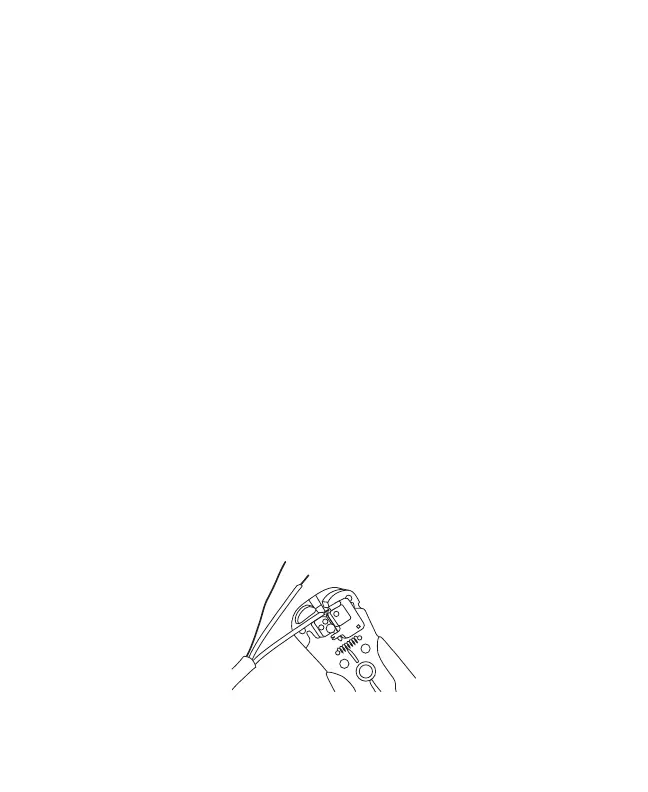

Fig. 4. Câble préparé pour le raccordement.
M35674
