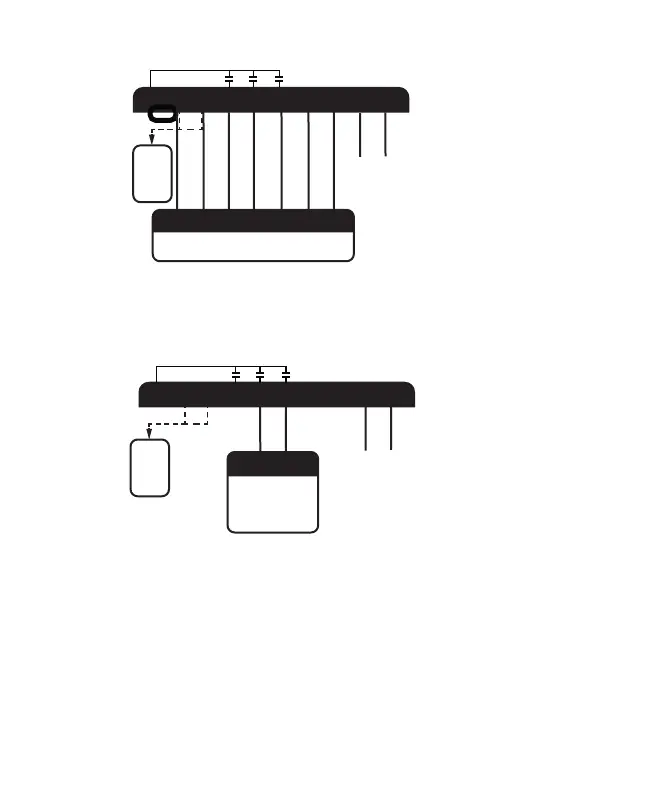

COMPRESOR
Fig. 7.
CALDERA
Fig. 8.
IMPORTANTE
Si el ERM se utilizó previamente con un compresor y ahora se
utilizará con una caldera:
1) Desincorpore el ERM en el termostato;
2) Retire el puente en el ERM;
3) Designe calefacción radiante para el tipo de sistema
de calefacción (ISU 2000) en su termostato
MS35668
C
Y
D
L
S1 S1
J
R
O/B
T
Y2
T
C
Y
D
L
R
Y2
O/B
24
VAC
V c.a.
SENSOR DE 10K OHM
DE TEMPERATURA EXTERIOR
(OPCIONAL)
PANEL DE CONTROL
DEL EQUIPO
MS35673
C
Y
D
L
S1 S1
J
R
O/B
T
Y2
T
T
PANEL DE
CONTROL DEL
EQUIPO
SENSOR DE 10K OHM
DE TEMPERATURA INTERIOR
(RECOMENDADO)
T
24
VAC
V c.a.
