MONTAGE
La procédure suivante décrit une installation latérale typique sur une chaudière superposée existante (Fig. 1). Les
autres procédures sont indiquées selon le besoin. D’autres modications des procédures d’installation peuvent
être nécessaires pour terminer l’installation.
ÉTAPE 1 : Déballage de l’épurateur d’air électronique
a. Vériez que tous les composants sont présents. L’épurateur d’air électronique est expédié assemblé. L’unité
comprend une armoire en acier galvanisé, un bloc d’alimentation avec interrupteur marche/arrêt et lampe
néon, deux cellules électroniques, deux préltres à maille métallique, deux post-ltres à bres (sur certains
modèles), une porte d’accès et la documentation relative au produit.
ÉTAPE 2 : Nettoyage du compartiment de la soufante
a. Retirez l’ancien ltre et jetez-le.
b. Nettoyez en profondeur le compartiment de la soufante.
c. Si possible, nettoyez les gaines à l’aspirateur pour retirer la poussière accumulée dans une maison occupée
ou la poussière de construction dans une maison nouvellement construite. L’épurateur d’air électronique ne
peut pas retirer la poussière accumulée dans le compartiment de la soufante et des gaines de distribution.
d. Contrôlez les bords des pales du ventilateur de la chaudière pour détecter l’accumulation de saleté éventuelle
et l’ôter. Le ventilateur ne fournira pas le débit nominal (pi3/min) si les pales sont sales.
ÉTAPE 3 : Fixation de l’armoire à la chaudière
a. Retirez la porte d’accès, les cellules électroniques, les préltres à
maille métallique et les post-ltres à bres.
b. Alignez l’armoire sur l’ouverture de l’air de retour.
c. Créez une ouverture dans l’appareil de chauffage correspondant à
l’ouverture de l’armoire.
d. Installez une transition si les ouvertures de la chaudière et de
l’épurateur d’air sont de taille différente. Consultez Transitions à la
page 5.
e. Placez des cales sous l’armoire pour que l’unité soit fermement
soutenue et mise à niveau. Le pied de montage de 16 mm
(5/8 po) de la plaque d’articulation de l’armoire fournit le
dégagement minimum requis pour l’articulation de la porte
d’accès.

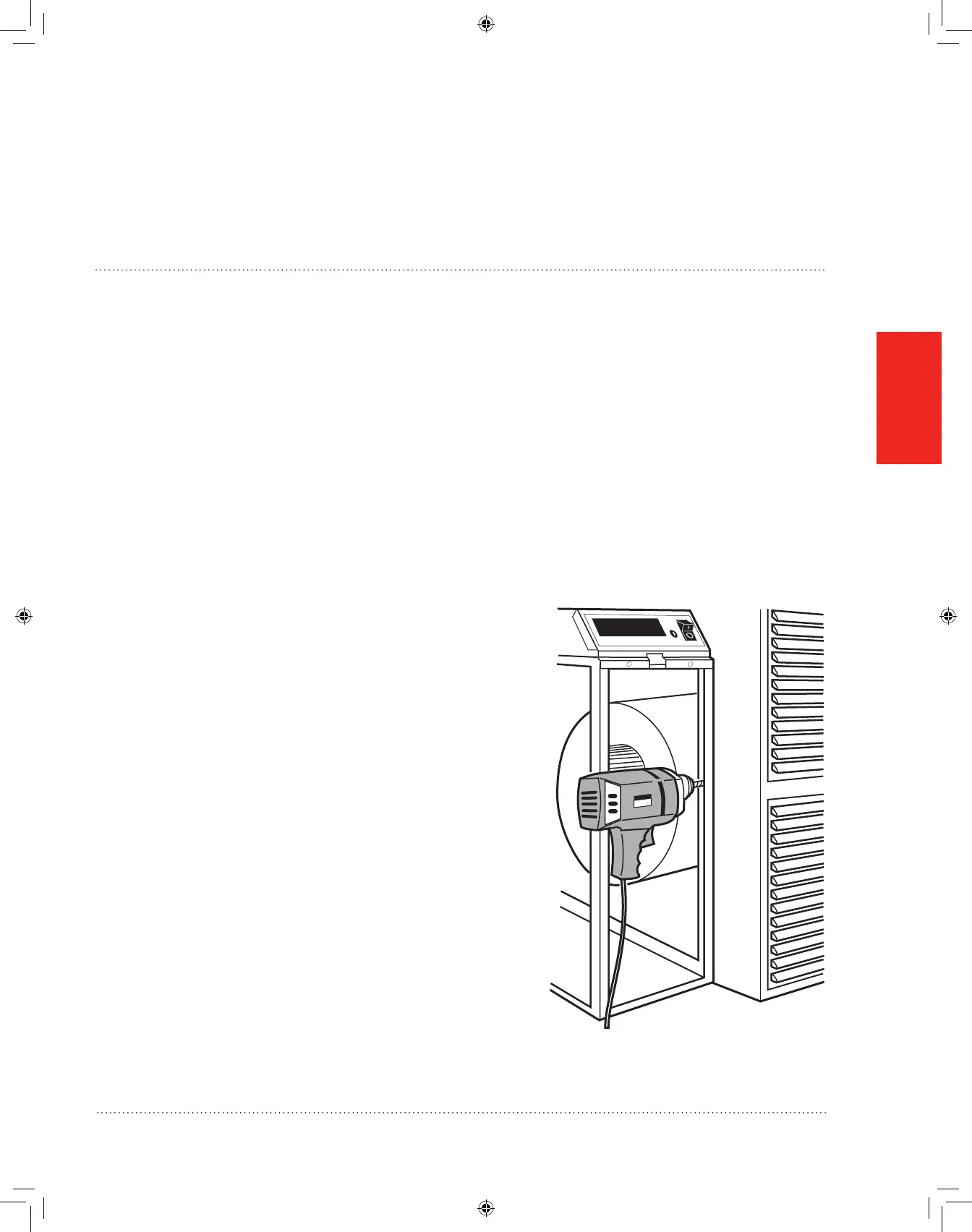

f. Attachez fermement l’armoire à la chaudière. L’unité peut être
attachée directement, comme illustré, ou un collet de départ peut
être installé sur l’ouverture de la chaudière. Percez des trous
et xez avec des vis à tôle ou des rivets, ou utilisez des joints
coulissants.
