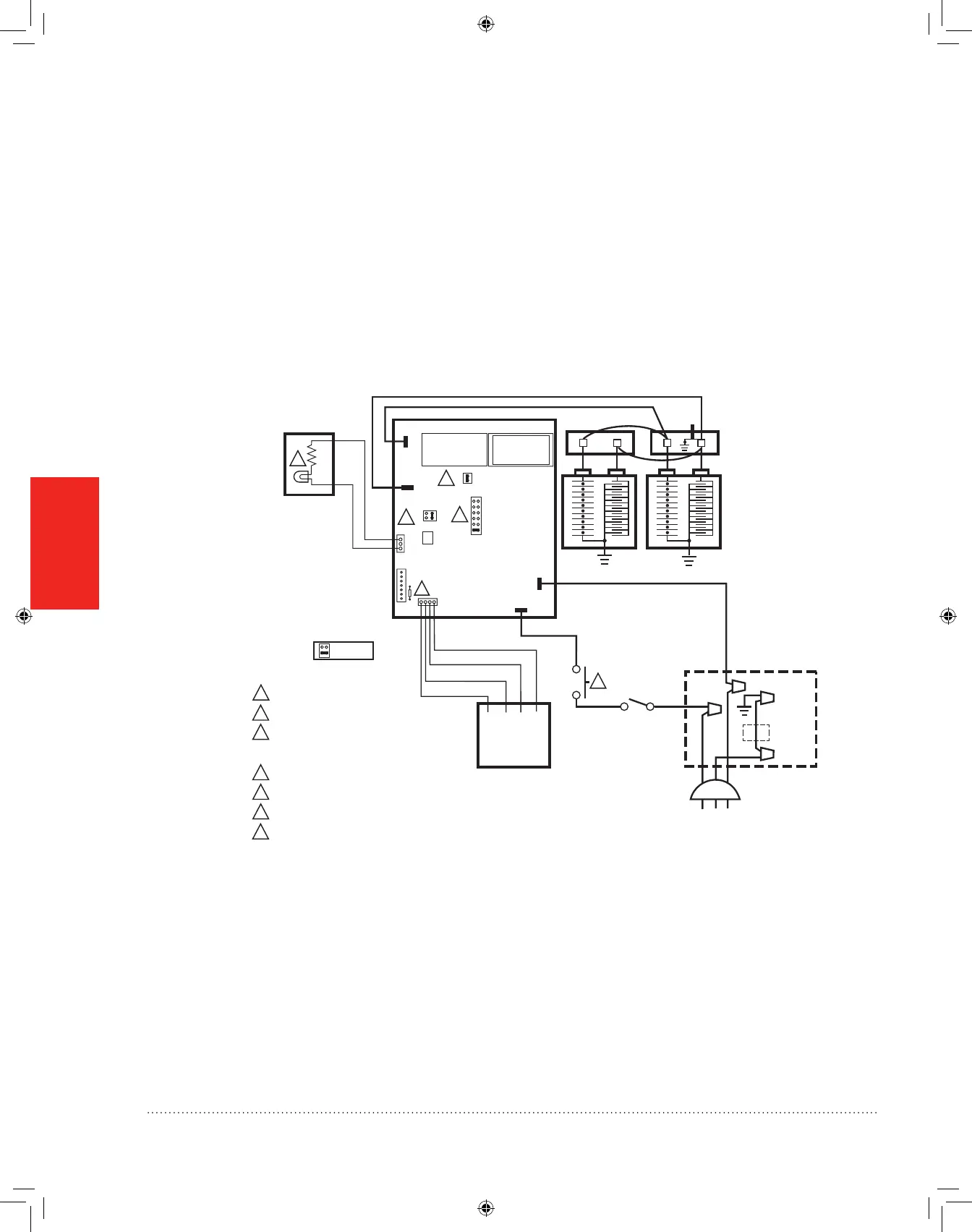

CÂBLAGE
REMARQUE : Pour réduire les risques de choc électrique, cet équipement est muni d’une che avec mise à la
terre munie d’une troisième broche (mise à la terre). Cette che ne convient qu’aux prises avec
mise à la terre. Si la che ne rentre pas dans la prise, contactez un électricien qualié pour faire
installer la prise correcte. Ne modiez la che en aucune façon.
• L’épurateur d’air électronique peut aussi être câblé avec un conduit.
1. Ouvrez la porte d’accès.
P4
P1
P2
J4
NOIR
W4 W2 W1 W3
COMMUTATEUR DE DÉBIT D'AIR
ORANGE
GRIS
VIOLET
NOIR
1 INTERRUPTEUR DE VERROUILLAGE.
2 BARRE COURT-CIRCUITANTE POUR RÉDUCTION D’OZONE.
3 CAVALIER DE DÉSACTIVATION DE COMMUTATEUR
DE DÉBIT D’AIR, R16. PRISE DE COMMUTATEUR
DE DÉBIT D’AIR, J3.
LAMPE NÉON.
MONITEUR D’ÉPURATEUR D’AIR W8600F EN OPTION.
EMPLACEMENT DU CAVALIER POUR SÉLECTION DU COURANT DE L'IONISATEUR.
EMPLACEMENT DU CAVALIER POUR SÉLECTION DE LA TENSION DE L'IONISATEUR.
4
5
6
7
MF32904
BLOC D’ALIMENTATION
4
NOIR
NOIR
NOIR
MARRON
NOIR
NOIR
BLANC
VERT
1
3
J4
J1
NOIR
ROUGE
BOUTON
DE TEST
PLAQUE À
CONTACTS
IONISATEUR ROUGE
INDUCTEUR
DE TERRE
VERT
J8
2
R16
6
7
CAVALIER
P3
2.1mA
1.65mA
1.29mA
1.05mA
0.9mA
0.25mA
P5
T1
U4
8150V
7500V
P8
2. Retirez et mettez de côté les deux vis situées à l’avant du boîtier d’alimentation et les deux vis situées sur les
côtés du boîtier. Consultez la gure page 15.
3. Dans le boîtier d’alimentation, retirez et mettez de côté les deux serre-ls qui connectent les ls du cordon
d’alimentation secteur au câblage du boîtier d’alimentation.
4. Retirez le serre-l pour débrancher l’inducteur de terre du l vert du cordon d’alimentation.
5. Retirez le cordon d’alimentation et le détendeur.
6. Installez la prise (fournie avec la documentation) dans le trou laissé par le cordon d’alimentation.
7. Attachez le conduit par l’orice latéral du boîtier d’alimentation.
Épurateur d’air amélioré TrueCLEAN™ 68-0240EF—07
41
