6

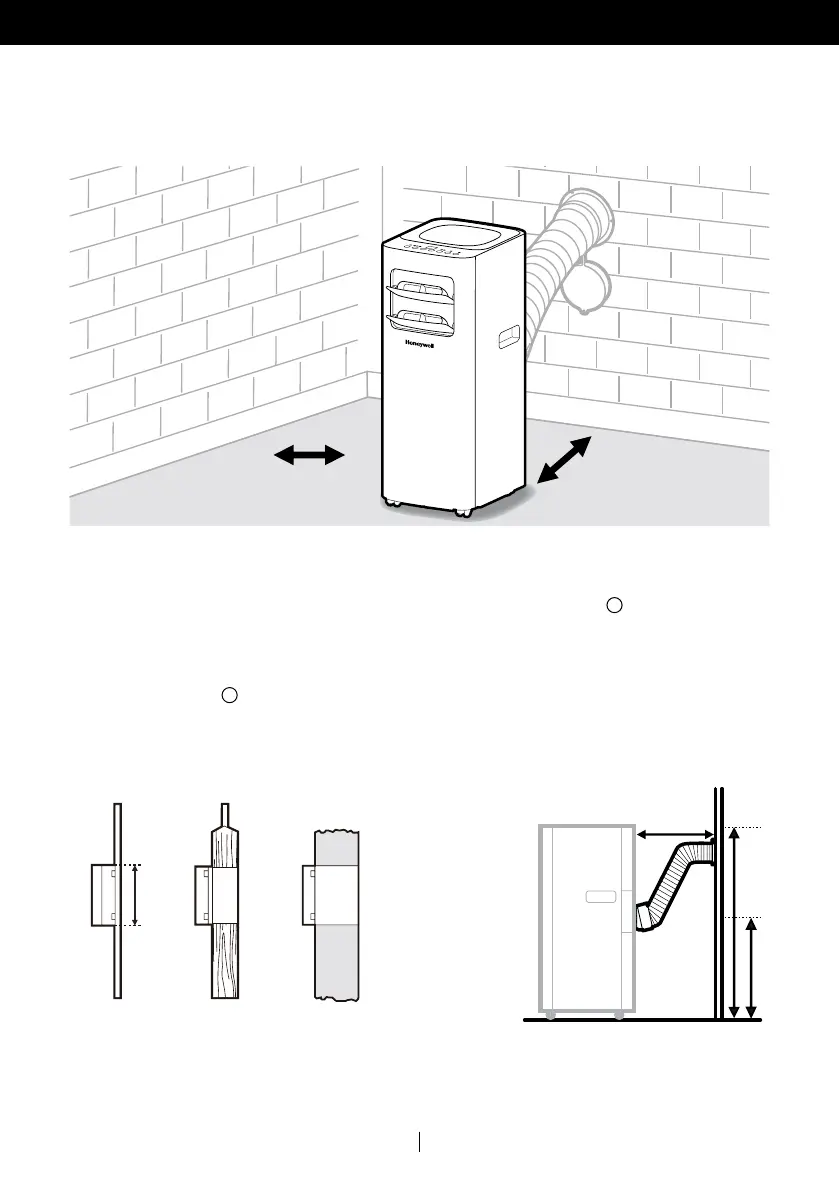

Se necessario, il condizionatore d'aria portatile locale può essere installato semi-permanentemente
tramite un foro alla parete o alla finestra.
Praticare un foro attraverso una parete esterna oppure attraverso il vetro di una finestra.
Rispettare l'aletezza e la posizione deve essere rispettata le dimensioni del foro dati in
Fig. 1 and Fig. 2.
Inserire e fissare il fissaggio della flangia e la copertura del foro nel foro
5
appena praticato,
affinché il tappo laterale sia rivolto verso la stanza.
Quando si assembla il tubo di scarico e il connettore, seguire i passaggi 1, 2 e 4 della
precedente sezione "Installazione a finestra". Non collegare l'ugello.
Fissare l'estremità del connettore dell'unità del tubo di scarico assemblato nella Flangia +
Copertura del foro
5
fissata a parete.
1.
2.
3.
4.
MIN 20" (50 cm)
MIN 20" (50 cm)
Fig.1 Fig.2
31.5" (80 cm)
MAX. 14" (36 cm)
5.9" (15 cm)
MAX. 40" (102 cm)
Nota: Quando l'unità non è in uso, rimuovere il tubo di scarico dal fissaggio della flangia alla
parete ed utilizzare la copertura del foro inclusa per coprire il foro alla parete.
IT
INSTALLAZIONE SEMI-PERMANENTE
Nel
pannello
della finestra
Nel pannello
di legno di
una porta-
finestra
Alla parete:
consigliamo di
isolare la sezione
di parete usando
dei materiali da
isolamento adeguati
