6FR

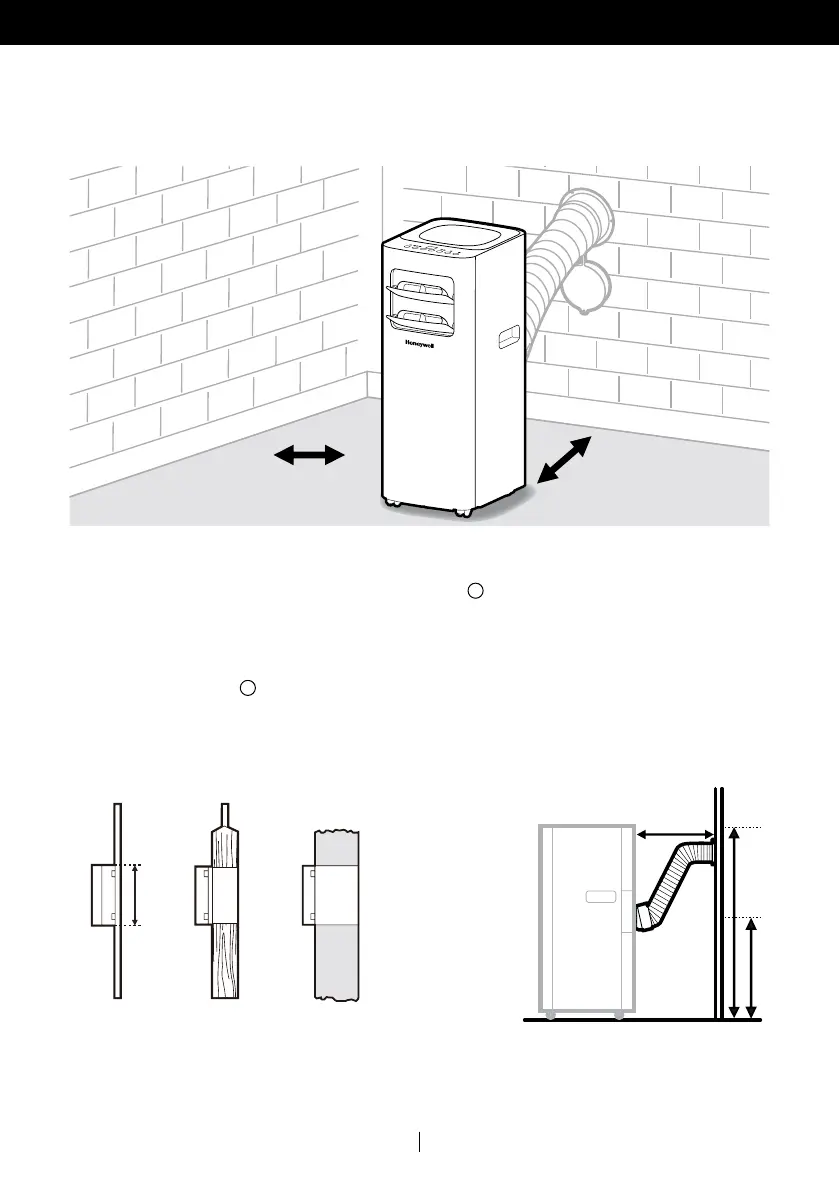

INSTALLATION SEMI-PERMANENTE
Si nécessaire, votre climatiseur local peut être installé de manière semi-permanente par un trou
dans le mur ou la fenêtre.
Percez un trou à travers un mur extérieur ou une vitre. Respectez la hauteur et les dimensions du
trou indiqué à la les positions sont respectées Fig. 1 et Fig. 2.
Insérez et fixez la fixation de la bride + le clapet dans
5
le trou qui vient d'être percé,de façon à
ce que le côté du capuchon soit tourné vers la salle.
Lorsque vous assemblez le tuyau d'évacuation et le connecteur, suivez les étapes 1, 2 et 4 de la
section précédente « installation à travers une fenêtre ». Ne raccordez pas la buse.
Fixer l'extrémité du connecteur d'unité du tuyau d'évacuation assemblé dans la bride de fixation
+ le couvercle du trou
5
qui a été fixé au mur.
1.
2.
3.
4.
MIN 20" (50 cm)
MIN 20" (50 cm)
Fig.1 Fig.2
Dans le
panneau de
la fenêtre
Dans la
planche
en bois d'une
porte-fenêtre
Dans le mur:
nous vous
recommandons
d'isoler la section
de mur en utilisant
des matériaux
d'isolation appropriés
31.5" (80 cm)
MAX. 14" (36 cm)
5.9" (15 cm)
MAX. 40" (102 cm)
Remarque: Lorsque l’appareil n’est pas utilisé, retirez le tuyau d’échappement de la bride de fixation
sur le mur et utilisez le clapet fourni pour couvrir le trou sur le mur.
