Se necessário, o seu ar condicionado local portátil pode ser instalado de forma semipermanente
através de um buraco na parede ou na janela.

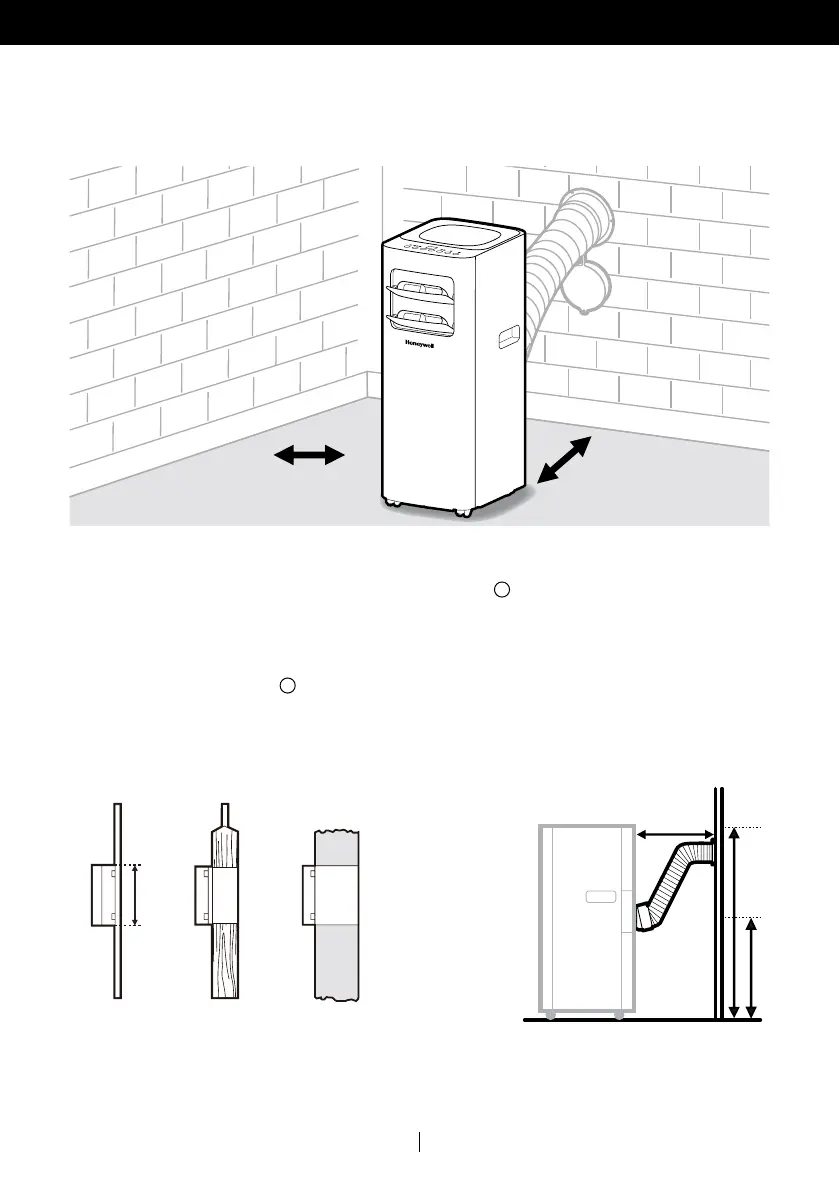

Perfure um buraco através de uma parede exterior ou através de uma janela. Respeite a altura e
as dimensões do buraco indicadas na a posição deve ser respeitada Img. 1 e Img.2.
Introduza e fixe o Acessório da aba + Tampa da abertura
5
no buraco recém-perfurado para que
o lado da tampa fique virado para a divisão..
Ao montar a Mangueira de exaustão e o conetor, siga os passos 1, 2 e 4 na secção anterior de
"instalação através de uma janela". Não ligue o Bocal.
Fixe a extremidade do conetor da unidade da mangueira de exaustão montada na Flange de
fixação + Tampa do orifício
5
que foi fixada na parede.
1.
2.
3.
4.
MIN 20" (50 cm)
MIN 20" (50 cm)
31.5" (80 cm)
MAX. 14" (36 cm)
5.9" (15 cm)
MAX. 40" (102 cm)
Nota: Quando a unidade não está em utilização, retire o Tubo de exaustão do Acessório da aba na
parede e use a Tampa de abertura incluída para tapar o buraco na parede.
PT
INSTALAÇÃO SEMIPERMANENTE
Na janela No rodapé
de madeira
de uma janela
francesa
Na parede:
recomendamos
o isolamento da
secção da parede
com materiais
de isolamento
adequados
Img.2Img.1
