Si se requiere, su aire acondicionado local puede ser instalado semi permanentemente a través
de un agujero en la pared o ventana.

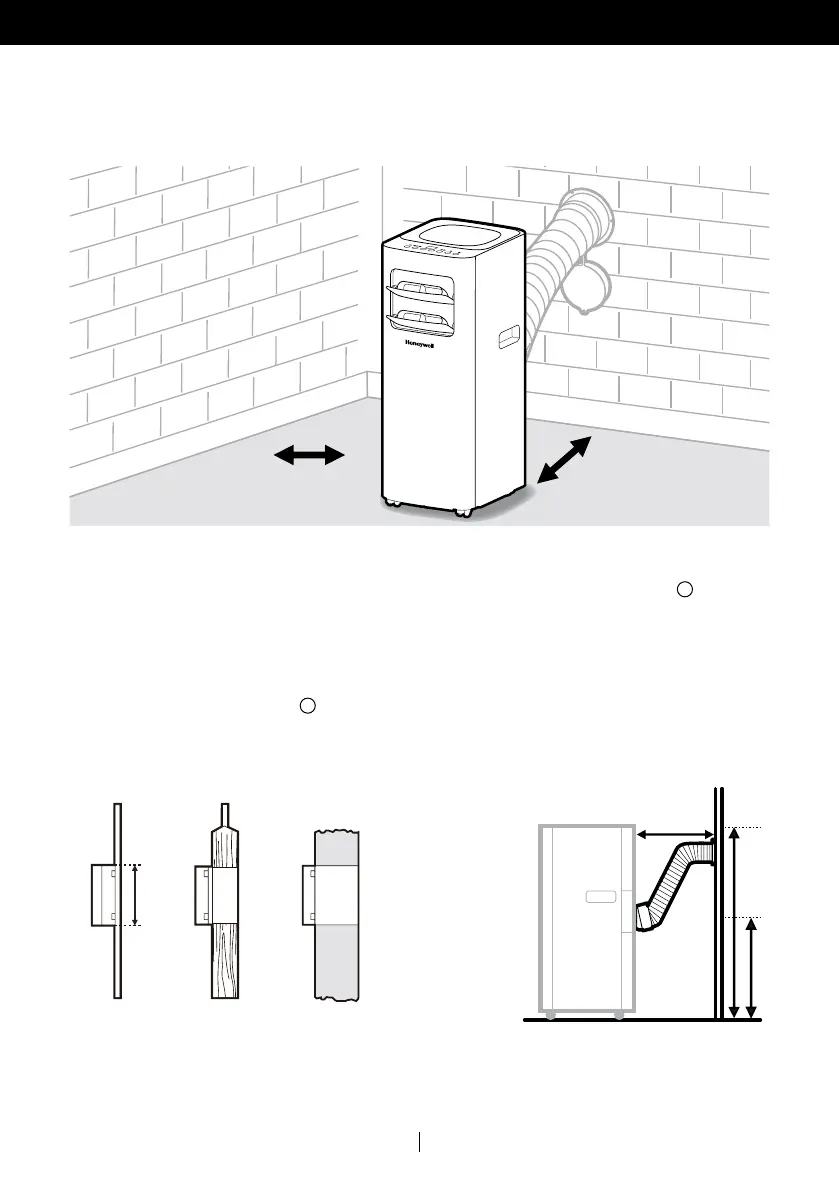

Taladrar un agujero a través de una pared exterior o a través de una ventana. Respete la altura y
las dimensiones del agujero dado en la las posiciones se adhieren Fig.1 y la Fig.2.
Insertar y asegurar la tapa del Adaptador de Instalación Semi Permanente + Tapa
5
de
Adaptador en el orificio recién taladrado, de modo que el lado de la tapa quede orientada hacia
la habitación.
Al ensamblar la manguera de escape y el conector, siga los pasos 1, 2 y 4 de la sección anterior
«Instalación a través de una ventana». No conecte la boquilla.
Fije el extremo del conector de la unidad de la manguera de escape ensamblada en el accesorio
de brida + cubierta del orificio
5
que estaba asegurado en la pared.
1.
2.
3.
4.
MIN 20" (50 cm)
MIN 20" (50 cm)
Fig.1 Fig.2
En el
panel de
la ventana
En la tabla
de madera de
una ventana
francesa
En la pared: Se
recomienda aislar
la sección de la
pared con
materiales
de aislamiento
adecuados
31.5" (80 cm)
MAX. 14" (36 cm)
5.9" (15 cm)
MAX. 40" (102 cm)
Nota: Cuando la unidad no esté en uso, retirar la Manguera de Escape del Adaptador de Instalación
Semi Permanente y usar la Tapa del Adaptador incluida para cubrir el orificio de la pared.
INSTALACIÓN SEMIPERMANENTE
