Übersicht
3
Inhalt
1. Übersicht ............................................................... 3
1.1. Anwendung ........................................................... 3
1.2. Unterschiede HCW 82/HCF 82 ............................. 3
1.3. Lieferumfang ......................................................... 3
2. Inbetriebnahme ..................................................... 3
2.1. Binding .................................................................. 4
2.1.1. Zuordnung zum Etagenregler................................ 4
2.1.2. Zuordnung zum evotouch...................................... 4
2.1.3. Misslungenes Binding ........................................... 4
2.2. Montage ................................................................ 4
3. Besonderheiten HCW 82....................................... 5
3.1. Bedienung ............................................................. 5
3.2. Verstellbereich begrenzen..................................... 5
3.3. Betrieb mit externer Stromquelle........................... 5
3.4. Fensterkontakt installieren .................................... 6
4. Batteriewechsel..................................................... 6
5. Funkübertragung prüfen........................................ 6
6. Hilfe im Problemfall ............................................... 6
7. Technische Daten ................................................. 6
8. WEEE-Richtlinie 2002/96/EG Elektro- und
Elektronikgesetz.................................................... 6
1. Übersicht
Zur intelligenten Raumtemperaturregelung werden die
Raumgeräte HCW 82/HCF 82 verwendet. Der
Raumtemperaturfühler HCF 82 misst die Raumtemperatur
und sendet die Messwerte an andere Geräte.
Der HCW 82 misst die Raumtemperatur und bietet
zusätzlich die Möglichkeit den Raumsollwert zu verstellen.
1.1. Anwendung
Die Raumgeräte übertragen die Daten mit 868,3 MHz. Die
Daten können von anderen Geräten wie dem Etagenregler
HCE 80/HCC 80/HCE 80R/HCC 80R oder dem evotouch
empfangen werden.
Somit kann ein großes Spektrum von Applikationen
abgedeckt werden.
1.2. Unterschiede HCW 82/HCF 82
Zusätzlich zum HCF 82 besitzt der HCW 82 folgende
Funktionen:
• Anschlussmöglichkeit für ein externes Netzteil
(siehe "Betrieb mit externer Stromquelle", Seite 5).
• Anschlussmöglichkeit für einen Fensterkontakt
(siehe "Fensterkontakt installieren", Seite 6).
• Stellrad, an dem Sie den Raumtemperatur-Sollwert direkt
verändern können.
Der Einstellbereich beträgt ± 12 °C, ausgehend vom
Basiswert 20 °C (in Position 0).
1.3. Lieferumfang
• 1 HCW 82/HCF 82
• 2 Mignon Batterien
2. Inbetriebnahme
WARNUNG Unzureichende Datenübertragung!
Störung des Funkempfängers im Gerät
durch metallische Gegenstände oder
weitere Funkgeräte.
► Achten Sie auf ausreichende Distanz
zu metallischen Gegenständen.
► Montieren Sie das Gerät mit
mindestens 1 m Abstand zu
Funkgeräten wie Funk-Kopfhörern,
schnurlosen Telefonen nach DECT-
Standard etc.
► Wählen Sie bei nicht zu behebender
Funkstörung einen anderen
Montageort.
1
2

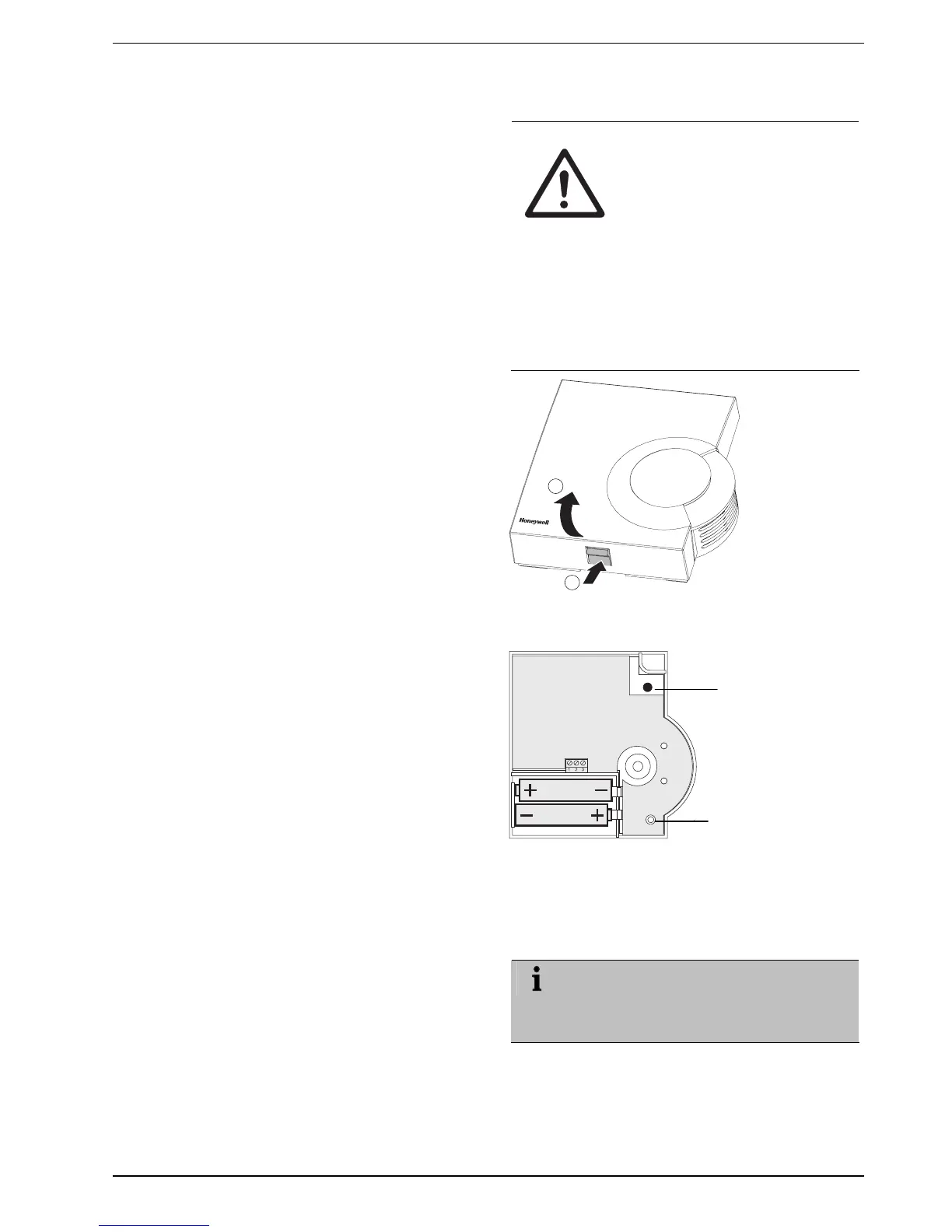

Abb. 1: Gehäusedeckel abnehmen
► Nehmen Sie den Gehäusedeckel des Raumtemperatur-
fühlers ab (siehe Abb. 1).
Abb. 2: Polung der Batterien und Bind-Taste
► Legen Sie die mitgelieferten Mignon-Batterien mit der
korrekten Polung ein (siehe Abb. 2).
Wenn die rote LED am HCW 82/HCF 82 blinkt, müssen
die Batterien erneuert werden (siehe "Batteriewechsel",
Seite 6).
Der Fernversteller HCW 82 kann statt mit
Batterien auch mit einer externen Stromquelle
betrieben werden. Hinweise dazu finden Sie im
Kapitel "Betrieb mit externer Stromquelle",
Seite 5.
► Legen Sie den Raumtemperaturfühler an den geplanten
Montageort, montieren Sie ihn aber noch nicht.
► Weisen Sie dem HCW 82/HCF 82 die entsprechende
Temperaturzone zu (siehe "Binding", Seite 4).
rote LED
Bind-Taste
