Besonderheiten HCW 82
5
3. Besonderheiten HCW 82
3.1. Bedienung
Die Raumsollwert-Temperatur lässt sich am Fernversteller
HCW 82 mit einem Stellrad auf einfache Weise einstellen.
Der Einstellbereich beträgt ± 12 °C, ausgehend vom
Basiswert 20 °C (in Position 0).

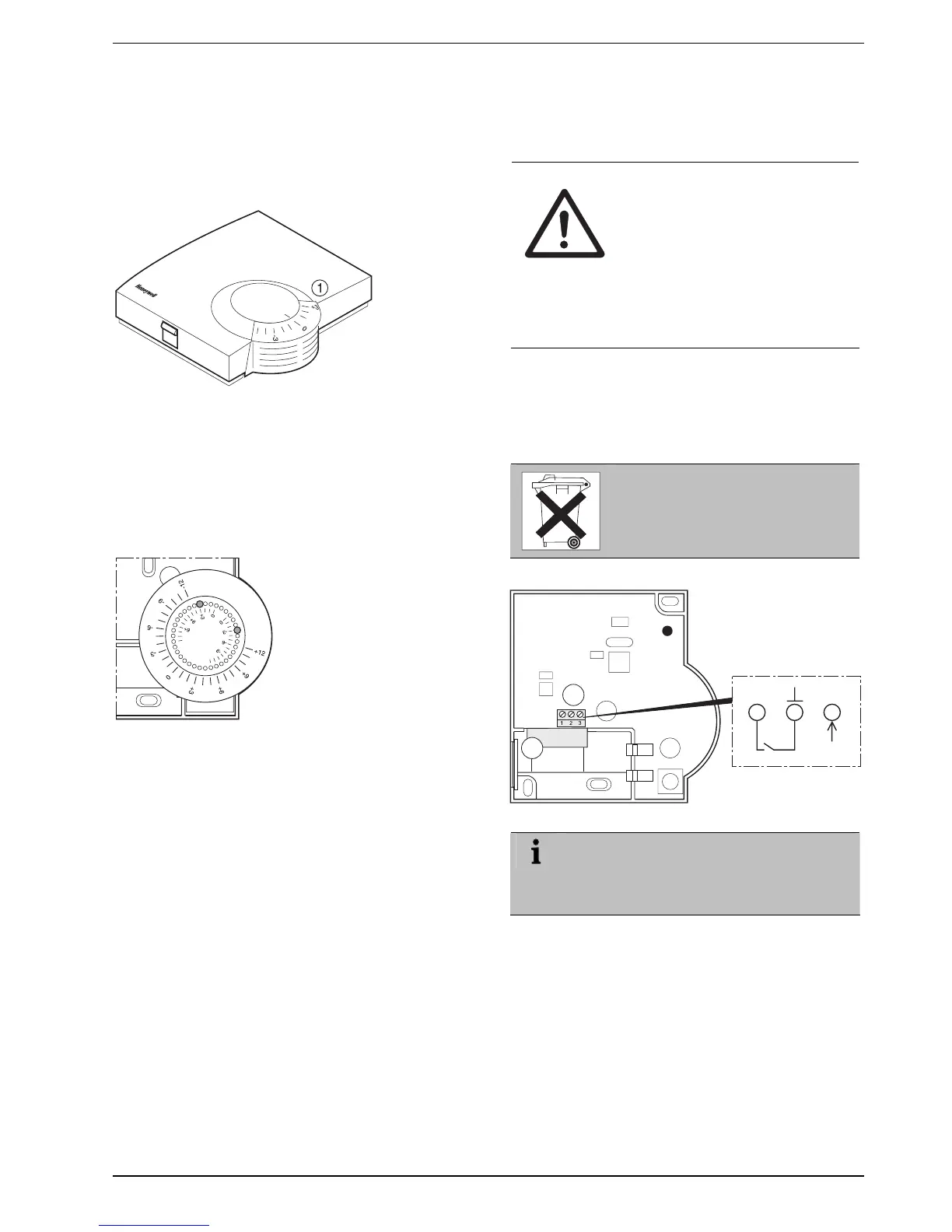

Abb. 5: HCW 82
► Wählen Sie am Stellrad (1) (siehe Abb. 5) die gewünschte
Änderung zur voreingestellten Temperatur (Angaben auf
der Skala in °C).
3.2. Verstellbereich begrenzen
Sie können den am Stellrad nutzbaren Einstellbereich
begrenzen.
► Entfernen Sie den Gehäusedeckel (siehe Abb. 1, Seite 3).
Abb. 6: Verstellbereich begrenzen
► Versetzen Sie die zwei kleinen Stifte in den Löchern des
Stellrads, um den Verstellbereich zu begrenzen (siehe
Abb. 6). Orientieren Sie sich dabei an der inneren Skala:
Im Abb. 6, sind die Stifte so eingestellt, dass sich das
Stellrad nur um ± 3 °C um den Nullpunkt verstellen lässt.
► Drehen Sie das Stellrad im Uhrzeigersinn bis zum
Anschlag.
► Prüfen Sie, ob sich das Stellrad in der in Abb. 5 gezeigten
Position befindet.
► Setzen Sie das Stellrad ggf. um 180° verdreht wieder ein,
bis es die gezeigte Position hat.
► Drehen Sie das Stellrad in Position 0.
► Setzen Sie den Gehäusedeckel oben an und rasten Sie
ihn unten ein (siehe Abb. 4).
3.3. Betrieb mit externer Stromquelle
Der Fernversteller HCW 82 ist neben dem Betrieb mit
Batterien auch für den Betrieb mit einer externen
Stromquelle vorbereitet.
WARNUNG
Beschädigung des Gerätes!
Verwendung eines ungeeigneten
Netzteils.
► Verwenden Sie ein Netzteil mit
3 VDC ± 10%, min. 25 mA.
► Halten Sie das Netzteil beim
Anschluss stromlos.
► Beachten Sie das neben den Kabel-
klemmen abgebildete Anschluss-
schema.
► Halten Sie ein Netzteil mit 3 VDC ± 10%, 25 mA bereit.
► Schalten Sie das Netzteil stromlos.
► Entfernen Sie den Gehäusedeckel des HCW 82 (siehe
Abb. 1, Seite 3).
► Entfernen Sie die Batterien.
Entsorgen Sie die Batterien
entsprechend den gesetzlichen
Bestimmungen und nicht mit dem
gewöhnlichen Hausmüll.
► Schrauben Sie den Fernversteller HCW 82 ab.
2
1
12 3
+ 3V
Abb. 7: Anschluss der externen Stromquelle (nur HCW 82)
Die maximal zulässige Kabellänge vom Netzteil
zum Gerät beträgt 100 m. Verwenden Sie nach
Möglichkeit Kabel vom Typ JE-Y (ST)Y 2x2x0,8
mm oder
JE-LIYCY 2x2x0,5 mm
2
.
► Führen Sie das Ausgangskabel des Netzteils durch die
Gehäuseöffnung (1) (siehe Abb. 7) nach innen.
► Schließen Sie das Ausgangskabel an der Klemme (2)
(siehe Abb. 7) an.
– Anschluss 2: Masse
– Anschluss 3: Spannung
► Schrauben Sie den Fernversteller HCW 82 wieder an.
► Setzen Sie den Gehäusedeckel oben an und rasten Sie
ihn unten ein (siehe Abb. 4).
