HUMIDIFICATEURS HE240 ET HE280 ET TROUSSE D'INSTALLATION
7 69-2686EF—01
INSTALLATION
1. Couper l'alimentation du système de conditionnement de l'air dans le tableau à
disjoncteurs.
2. Tracer une ligne à niveau sur le plénum à l'emplacement sélectionné.
IMPORTANT
Pour assurer une performance optimale de l'appareil, s'assurer que le gabarit
est bien à niveau avant de marquer l'emplacement. Il est recommandé
d'utiliser un niveau de petite taille.
3. Prendre le gabarit dans la boîte (pièce 69-2710 incluse dans la boîte). Dans le
cas du modèle HE240, découper le gabarit suivant la ligne pointillée.
4. Fixer le gabarit avec du ruban adhésif et en tracer le contour.
5. Enlever le gabarit et couper avec soin une ouverture rectangulaire en utilisant
des cisailles à tôle.
6. Démonter l'humidificateur, enlever le couvercle et retirer l'ensemble écran
évaporateur. Voir la Fig. 4.

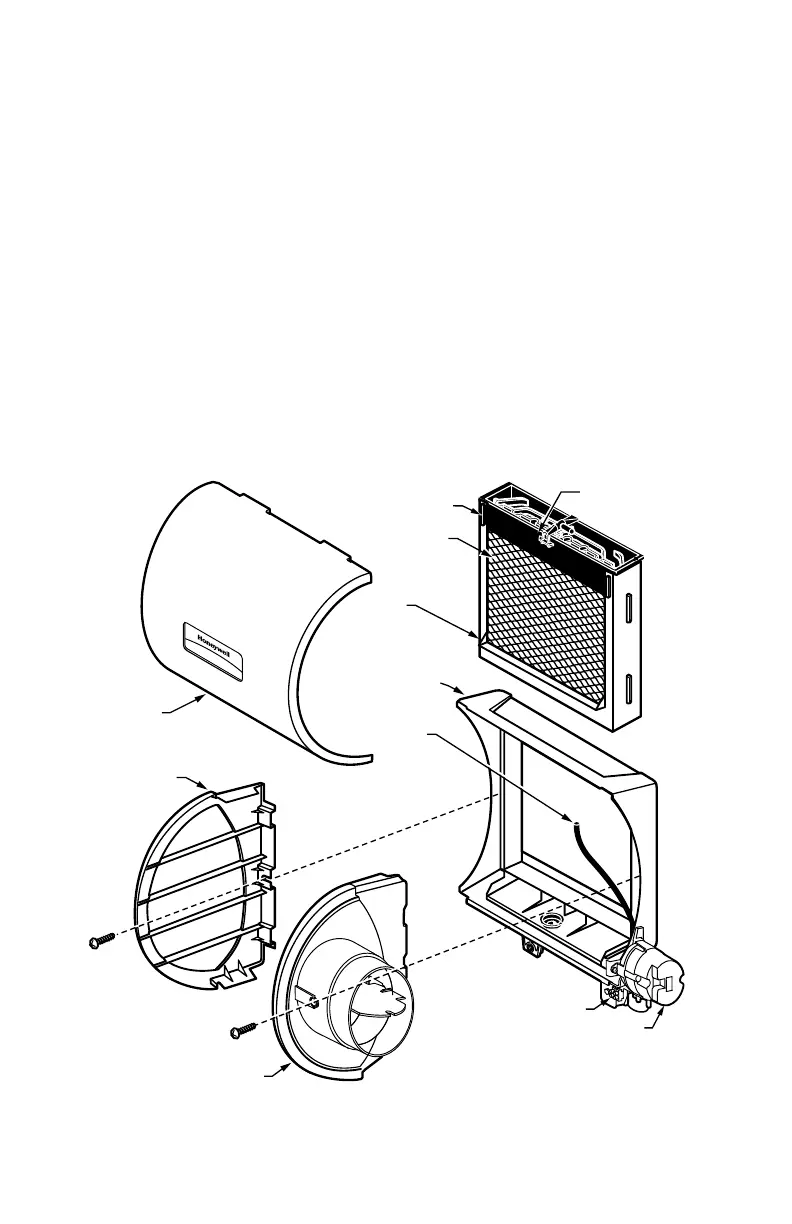

Fig. 4. Démontage de l'humidificateur.
MF33323
GICLEUR
D'ARRIVÉE D'EAU
CADRE
BOÎTIER DE
L'HUMIDIFICATEUR
TUBE
D'ARRIVÉE
D'EAU
ENSEMBLE ÉCRAN
ÉVAPORATEUR
D'HUMIDIFICATEUR
COUVERCLE
PA RO I
LATÉRALE
PAROI LATÉRALE
DE DÉRIVATION
PRESSOSTAT
ÉLECTROVANNE
PLATEAU DE DISTRIBUTION
D’EAU PerfectFLO™
