HUMIDIFICATEURS HE240 ET HE280 ET TROUSSE D'INSTALLATION
69-2686EF—01 8
7. S'assurer que le boîtier de l'humidifi-
cateur est de niveau, puis le placer
de manière que les attaches de plas-
tique soient sur l'arête de la tôle
inférieure de l'ouverture. S'il y a lieu,
aplatir les bords à l'aide de pinces.
Voir la Fig. 5.
8. Fixer le boîtier de l'humidificateur
dans la partie supérieure et la partie
inférieure de l'ouverture à l'aide de
vis à tôle.
9. Utiliser le collet de départ de 155 mm
(6 po) comme gabarit pour marquer
l'ouverture de la dérivation. Le collet
de départ peut être identifié grâce à
ses languettes en métal pliables.

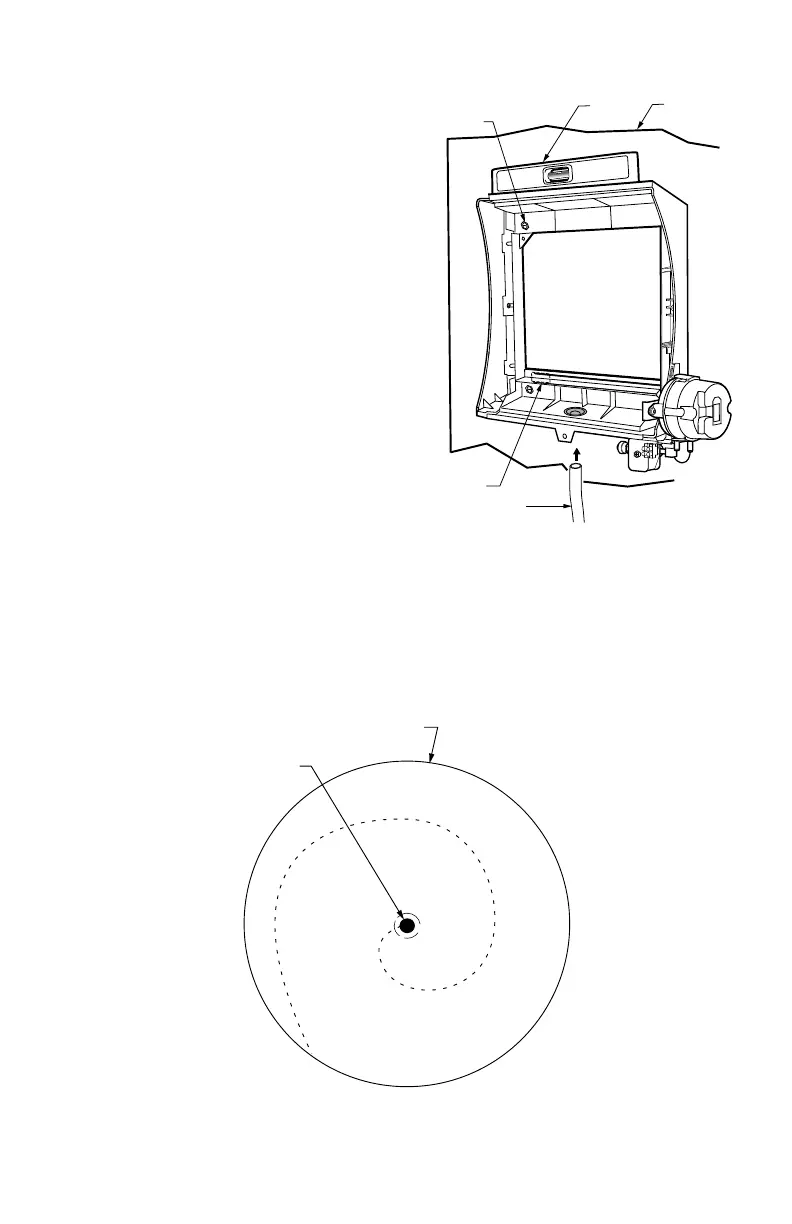

Fig. 5. Installation de l'humidificateur
sur une gaine
10. Couper avec soin l'ouverture pour l'extrémité du collet de départ de 155 mm
(6 po) de la gaine flexible de 1,22 m (48 po). Voir la Fig. 6. Utiliser une perceuse
pour amorcer la coupe au milieu du cercle. Couper en formant une spirale vers
l'extérieur pour favoriser une coupe contrôlée.
Fig. 6. Découpe de l'ouverture de la dérivation.
GAINE
NIVEAU
VIS À TÔLE (4)
ATTACHES EN
PLASTIQUE (2)
TUYAU DE VIDANGE
MF33324
OUVERTURE
VERS LA
GAINE D'AIR
TROU AU CENTRE
DU CERCLE
GABARIT ROND DE 6 PO
MF20172A
