Montaż
38

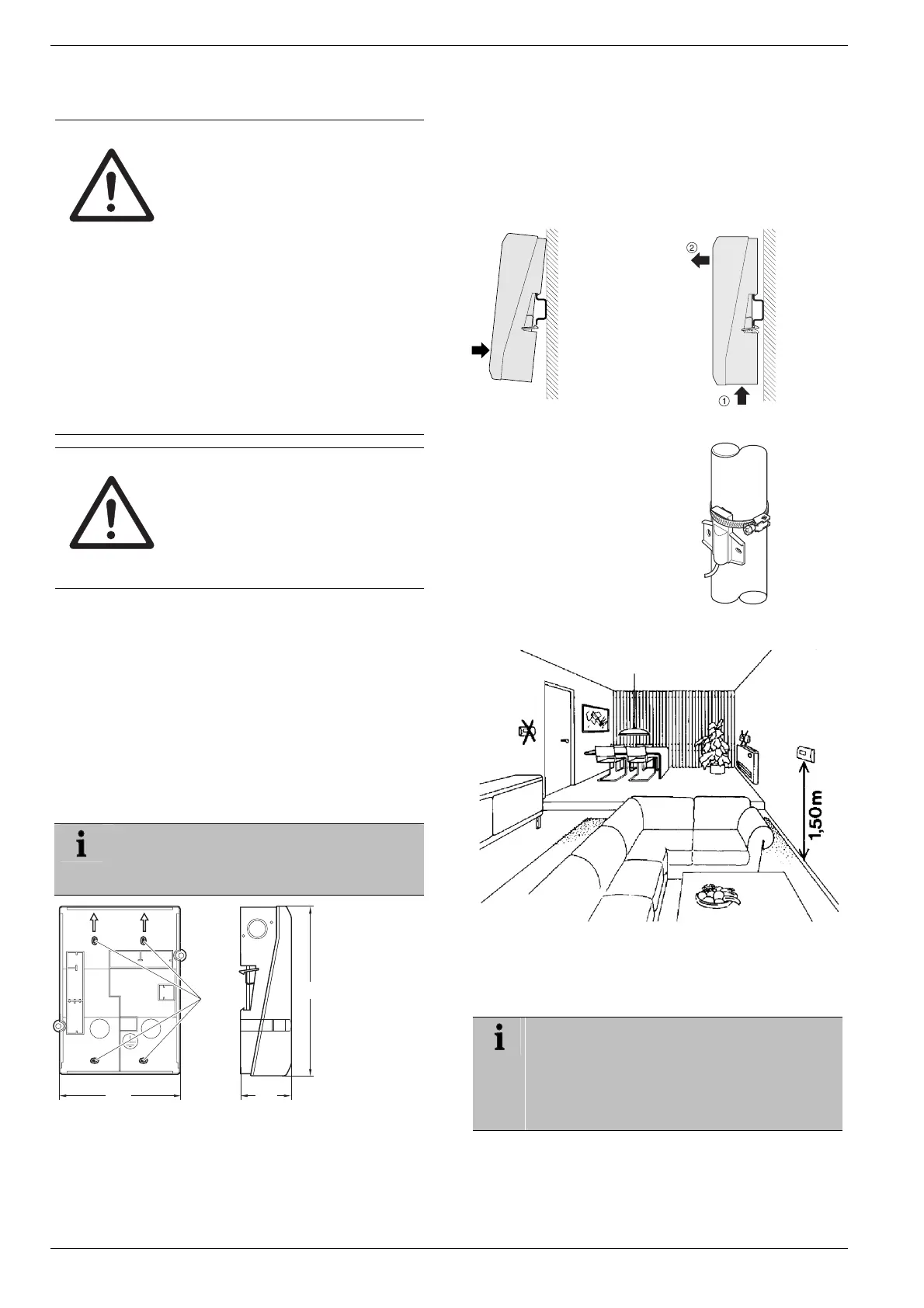

5. Montaż
OSTRZEŻENIE
Niepełny przekaz danych!
Zakłócenia radioodbiornika w
urządzeniach przez przedmioty
metalowe i inne źródła promieniowania
radiowego.
► Przy wyborze miejsca użytkowania
należy zwrócić uwagę na odległość
co najmniej 1 m od innych źródeł
promieniowania radiowego, jak
bezprzewodowe słuchawki i telefony
wg standardu DECT itd.
► Zwrócić uwagę na dostateczną
odległość (> 30 cm) od przedmiotów
metalowych.
► Jeżeli zakłóceń radiowych nie można
usunąć, należy wybrać inne miejsce
montażu.
OSTRZEŻENIE
Uszkodzenie przyrządów!
Zwarcie przez wilgoć i błędne
przyłączenia.
► Montować urządzenie w miejscu
chronionym przed wilgocią.
► Zwrócić uwagę na przepisy
dotyczące instalacji.
5.1. Montaż uniwersalnego nastawnika
zaworu mieszającego HM 80
Należy wybrać takie miejsce montażu, żeby komunikacja
radiowa między HM 80 a jednostką obsługi CM67RFMV nie
była zakłócana i urządzenie było chronione przed wilgocią.
HM 80 można przymocować na dwa różne sposoby:
• Montaż naścienny
• Montaż na szynie DIN
5.1.1. Montaż naścienny
HM 80 wyposażony jest w 4 otwory montażowe o średnicy
4,0 mm.
Należy pamiętać o wysokości zabudowy
161,5 mm nastawnika HM 80! Przy montażu
HM 80 w pionie transformator musi znajdować
się na górze w celu odprowadzania ciepła.
161.5
46
121
A
Wymiary HM 80 w mm
► Wyłamać tworzywo sztuczne z perforacji wstępnej (A).
► Wywiercić otwory do mocowania.
► Zastosować, o ile to konieczne, kołki rozporowe.
► Przykręcić HM 80.
5.1.2. Montaż na szynie DIN
Montaż Demontaż
► Przystawić obudowę od spodu
do szyny DIN.
► Docisnąć obudowę do góry do
zatrzaśnięcia.
► Przycisnąć obudowę do
góry i pociągnąć górną
część na zewnątrz.
5.1.3. Montaż czujnika zasilania
► Wybrać odpowiednie miejsce
montażu (patrz "Przegląd",
strona 34).
► Montować czujnik zasilania tak,
jak to pokazano na następującej
ilustracji.
5.2. Montaż Chronothermu CM67RFMV
Miejsce montażu CM67RFMV
► Ustalić miejsce montażu CM67RFMV.
► Montować CM67RFMV na ścianie lub w stojaku.
CM67RFMV jest regulatorem stosowanym
radiowo i dlatego montaż powinien nastąpić w
pomieszczeniu otwartym. Należy utrzymać
odległość minimalną 30 cm od jakichkolwiek
przedmiotów metalowych i puszek rozgałęźnych i
1 m od innych urządzeń elektrycznych, takich jak
radioodbiorniki, telewizory itd.
